Способ испытания листовых материалов на растяжение

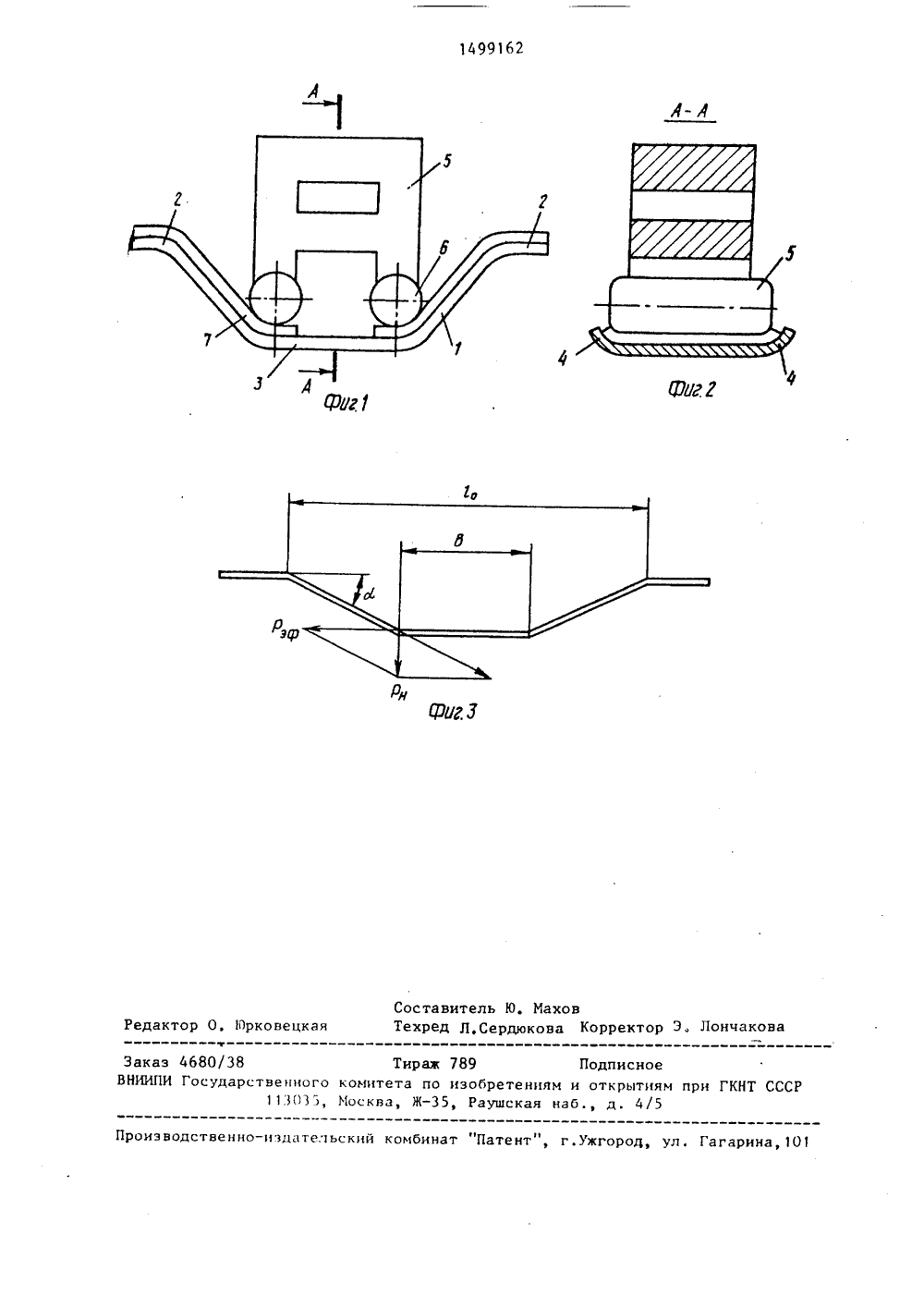

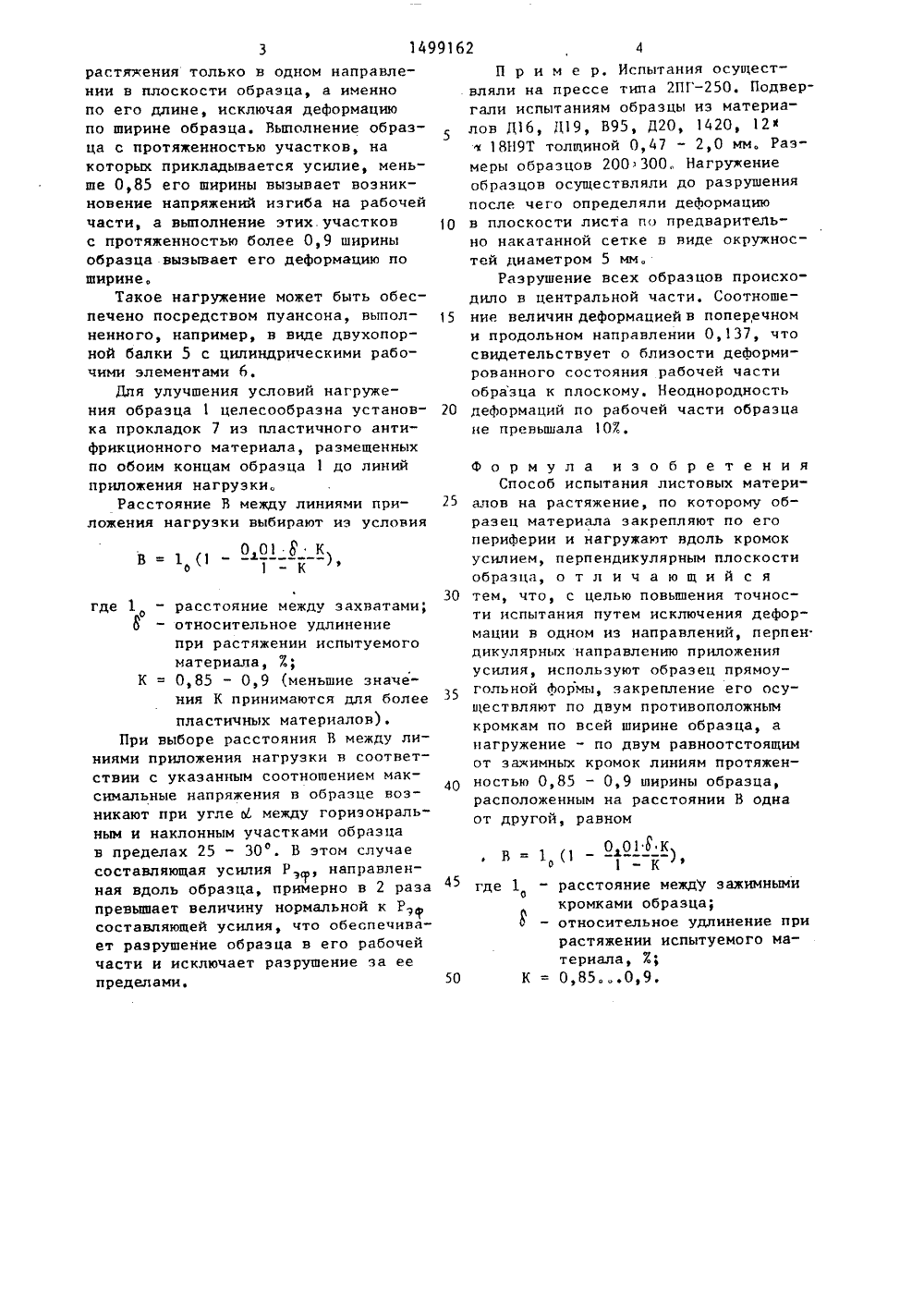

(51 4 С 01 И 3/28 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ Образец 1 листового материала прямоугольной Формы закрепляют по его периферии по двум противоположным кромкам по всей его ширине и нагружают усилием, перпендикулярным плоскости образца, которое прикладывают по двум равноотстоящим от зажимных кромок 2 линиям протяженностью 0,85 - 0,9 ширины образца,При таком нагружении в процессе испытания образца 1 вдоль его двух противоположных кромок, по всей длине рабочей части 3 образуются отбортовки 4, наличие которых обеспечивает возникновение в рабочей части 3 образца 1 равномерной деформации ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СПОСОБ ИСПЫТАНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ НА РАСТЯЖЕНИЕ(57) Изобретение относится к испытательной технике и может быть использовано при определении характеристикмеханических свойств листовых материалов в условиях плоской деформации.Целью изобретения является повьшение Изобретение относится к испытательной технике и может быть использовано при определении характеристикмеханических свойств листовых материалов в условиях плоской деформации.Целью изобретения является повыше ние точности испытания путем исклю-чения деформации в одном из направлений, перпендикулярных направлениюприложения усилия,На фиг. 1 показана схема процессаиспытания; на фиг. 2 - сечение А-Ана фиг. 1; на Фиг. 3 - схема распределения усилийСпособ осуществляется следующимобразом,801499162 А 1, точности испытания путем исключениядеформации в одном из направлений,перпендикулярном направлению приложения усилия, Образец листового материала прямоугольной формы закрепляютпо периферии по двум его противоположным кромкам по всей ширине образца и нагружают усилием, перпендикулярным плоскости образца, котороеприкладывают по двум равноотстоящимот зажимных кромок линиям протяженностью от 0,85 до 0,9 ширины образца Расстояние В между линиями приложения нагрузки выбирают из условияВ = 1 (1 - 0,01 8 К/1-К), где 11расстояние между захватами; е - относительное удлинение при растяжениииспытуемого материала; К = 0,850,9. 3 ил, 1499162растяжения только в одном направлении в плоскости образца, а именнопо его длине, исключая деформациюпо ширине образца. Выполнение образца с протяженностью участков, накоторых прикладывается усилие, меньше 0,85 его ширины вызывает возникновение напряжений изгиба на рабочейчасти, а выполнение этих участковс протяженностью более 0,9 шириныобразца вызывает его деформацию поширине.Такое нагружение может быть обеспечено посредством пуансона, выполненного, например, в виде двухопорной балки 5 с цилиндрическими рабочими элементами 6,Для улучшения условий нагружения образца 1 целесообразна установка прокладок 7 из пластичного антифрикционного материала, размещенныхпо обоим концам образца 1 до линийприложения нагрузки,Расстояние В между линиями приложения нагрузки выбирают иэ условия где 1 - расстояние между захватами;3 - относительное удлинениепри растяжении испытуемого материала, %;К = 0,85 - 0,9 (меньшие значения К принимаются для более пластичных материалов).При выборе расстояния В между линиями приложения нагрузки в соответствии с указанным соотношением максимальные напряжения в образце возникают при угле Ы между гориэонральным и наклонным участками образца в пределах 25 - 30. В этом случае составляющая усилия Рнаправленная вдоль образца, примерно в 2 раза превьппает величину нормальной к Р т составляющей усилия, что обеспечивает разрушение образца в его рабочей части и исключает разрушение за ее пределами. П р и м е р, Испытания осуществляли на прессе типа 2 ПГ. Подвергали испытаниям образцы иэ материалов Л 16, Ц 19, В 95, Д 20, 1420, 12 ф18 Н 9 Т толщиной 0,47 - 2,0 мм, Размеры образцов 200300. Нагружениеобразцов осуществляли до разрушенияпосле чего определяли деформацию1 О в плоскости листа по предварительно накатанной сетке в виде окружностей диаметром 5 мм,Разрушение всех образцов происходило в центральной части, Соотноше 15 ние величин деформацией в поперечноми продольном направлении 0,137, чтосвидетельствует о близости деформированного состояния рабочей частиобразца к плоскому, Неоднородность20 деформаций по рабочей части образцане превышала 10%,Формула изобретенияСпособ испытания листовых матери алов на растяжение, по которому образец материала закрепляют по егопериферии и нагружают вдоль кромокусилием, перпендикулярным плоскостиобразца, отличающийся 30 тем, что, с целью повьппения точности испытания путем исключения деформации в одном из направлений, перпен.дикулярных направлению приложенияусилия, используют образец прямоугольной формы, закрепление его осуществляют по двум противоположнымкромкам по всей ширине образца, анагружение - по двум равноотстоящимот заяимных кромок линиям протяжен ностью 0,85 - 0,9 ширины образца,расположенным на расстоянии В однаот другой, равномО 018 КВ=1 (1 -- -)о 1-К ф 45 где 1 - расстояние между зажимнымиокромками образца;3- относительное удлинение прирастяжении испытуемого материала,;50 К = 0,850,9.Тирам 789комитета по изобрет Москва, Ж, Раушс Подписноеиям и открытиям при Гя наб., д, 4/5
