Способ осушения водосодержащих пород

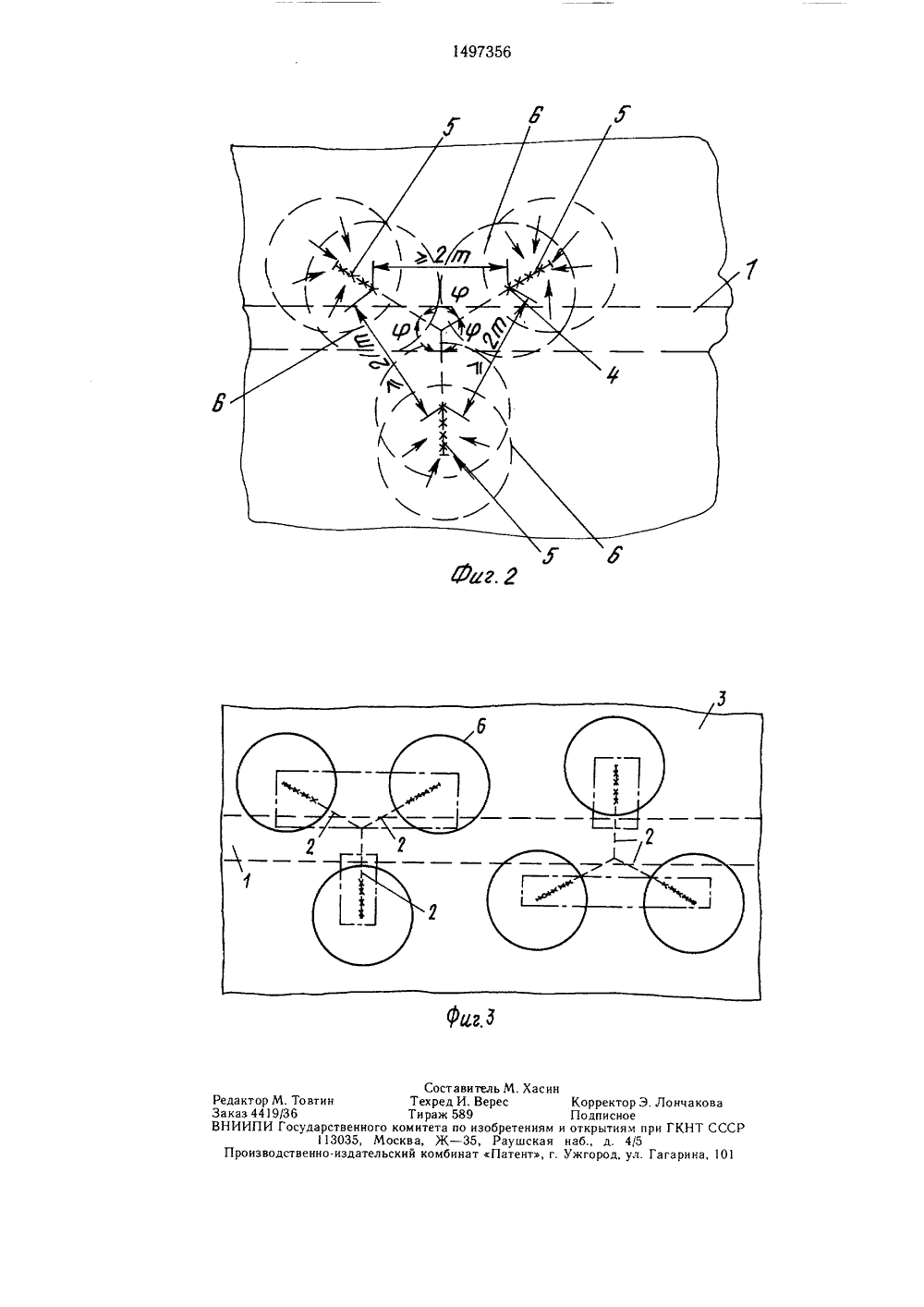

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Ш 4 Е 02 Р 9 10 ИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТВУ Н ДВТОРСН 0 МУ С ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно-исследовательскийи проектно-конструкторский институт по осушению месторождений полезных ископаемых,специальным горным работам, рудничнойгеологии и маркшейдерскому делу(56) Авторское свидетельство СССР666276, кл, Е 21 Е 16/00, 1977.Справочник по осушению горных пород,М.: Недра, 1984, с. 490,Изобретение относится к строительству и горному делу и может быть использовано при осушении водоносных пластов над горными выработками.Цель изобретения - повышение эффективности осушения за счет уменьшения степени взаимодействия дренажных скважин и сокращение затрат,На фиг. 1 показана схема осуществления способа, разрез; на фиг. 2 - то же, в плане; на фиг. 3 - схема размещения пучков скважин вдоль выработки в плане.Способ осуществляют следующим образом.Из горной выработки 1 образуют наклонные восстающие дренажные скважины 2,.ЯО 149735(54) СПОСОБ ОСУШ ЕНИЯ ВОДОЖАШИХ ПОРОД(57) Изобретение относится к строительству и горному делу и может быть использовано при осушении подземных выработок, Изобретение направлено на повышение эффективности осушения за счет уменьшения степени взаимодействия дренажных скважин и на сокращение затрат. Достигается это тем, что при возведении из горной выработки размещенных в виде пучков наклонных восстающих дренажных скважин нижние кромки их водоприемных частей располагают на расстоянии одну от другой, превышающем диаметр зоны резкой деформаци и потока подземных вод, а угол наклона скважинтопределяют по расчетной зависимости. Я Благодаря уменьшению степени взаимодействия скважин повышается эНкйектпвностк Щ водоотбора каждой скважиной, что позволяет сократить количество скважин. 1 з. и, С ф-лы, 3 ил. размещаемые в виде расходящихся по сторо 3 нам от выработки 1 пучков. Скважины 2 заглубляют в пласт 3 водосодержаших СЛ пород, отделенный от выработки 1 во- ф".) доупорным слоем 4, и оборудуют пх в пласте 3 фильтрующими водоприемными частями 5.Для определения рационального расположения скважин 2 расчетным путем или с помощью моделирования находят количест-, во скважин 2 в каждом пучке, радиус т зоны 6 резкой деформации потока подземных вод вокруг каждой скважины 2, расстояние М по вертикали от нижней кромки водоприемной части 5 до устья скважин 2, угол у между проекциями осей скважин 2 на горизонтальную плоскость.После этого определяют угол а наклонаскважин 2 к горизонту по зависимостиа (агс 1 диМзм м/2При сооружении нескольких пучков скважин 2 вдоль горной выработки 1 и при нечетном количестве скважин 2 в каждом пучке их размещают с последовательным чередованием четного и нечетного количества по сторонам от оси выработки 1. Этим достигается равномерное вдоль выработки расположение скважин 2 и равномерное осушение пласта 5,После сооружения скважин 2 из них ведут отбор воды, в результате чего в пласте 3 происходит понижение уровня подземных вод от положения 7 последовательно до положений 8, 9. При этом зоны 6 резкой деформации потока подземных вод у соседних скважин 2 не перекрывают одна другую, что обеспечивает эффективную работу каждой скважины 2. Понижение уровней подземных вод в пласте 3 дает возможность расширять фронт горных работ.формула изобретения 1. Способ осушения водосодержаших пород, преимущественно над горной выработкой, включаюший возведение из горной выработки размешенных в виде пучков наклонных восстаюших дренажных скважин с фильтруюшими водоприемными частями и расположением пучков по сторонам от оси горной выработки и отбор воды с образованием у водоприемных частей скважин зон резкой деформации потока подземных вод, отличающийся тем, что, с целью повышения эффективности осушения за счет уменьшения степени взаимодействия скважин и сокращения затрат, возведение дренажных скважин осуществляют с размешением нижней кромки их водоприемной части на расстоянии от ближайшей скважины, превышаюшем диаметр зоны резкой деформации потока подземных вод, а угол наклона каждой скважины к горизонту 15 определяют из зависимостиа ( агарей зюФ.где т - радиус зоны резкой деформациипотока подземных вод;М - расстояние по вертикали от устьядренажной скважины до нижней кромки ее водоприемной части;ч - угол между проекциями осей скважин на горизонтальную плос кость, град.2, Способ по и. 1, отличающийся тем,что в процессе возведения пучков дренажных скважин размещение последних осушествляют с последовательным чередованием четного и нечетного их количества ЗО в каждом пучке по сторонам от осигорной выработки.ь М. Хасиес Состаехред И ор Э. Лончакова оеям при ГКНТ СС4/5 Коррект Подписи ретениям и открыти Раушская наб., д. Патент, г. Ужгород Редактор М. ТовтинЗаказ 4419/36ВНИИПИ Государствен113035Производственно-изд ого ком Москваельский раж 589ета по изоЖ - 35,омбинатл. Гагарина, 1
