Щеткодержатель

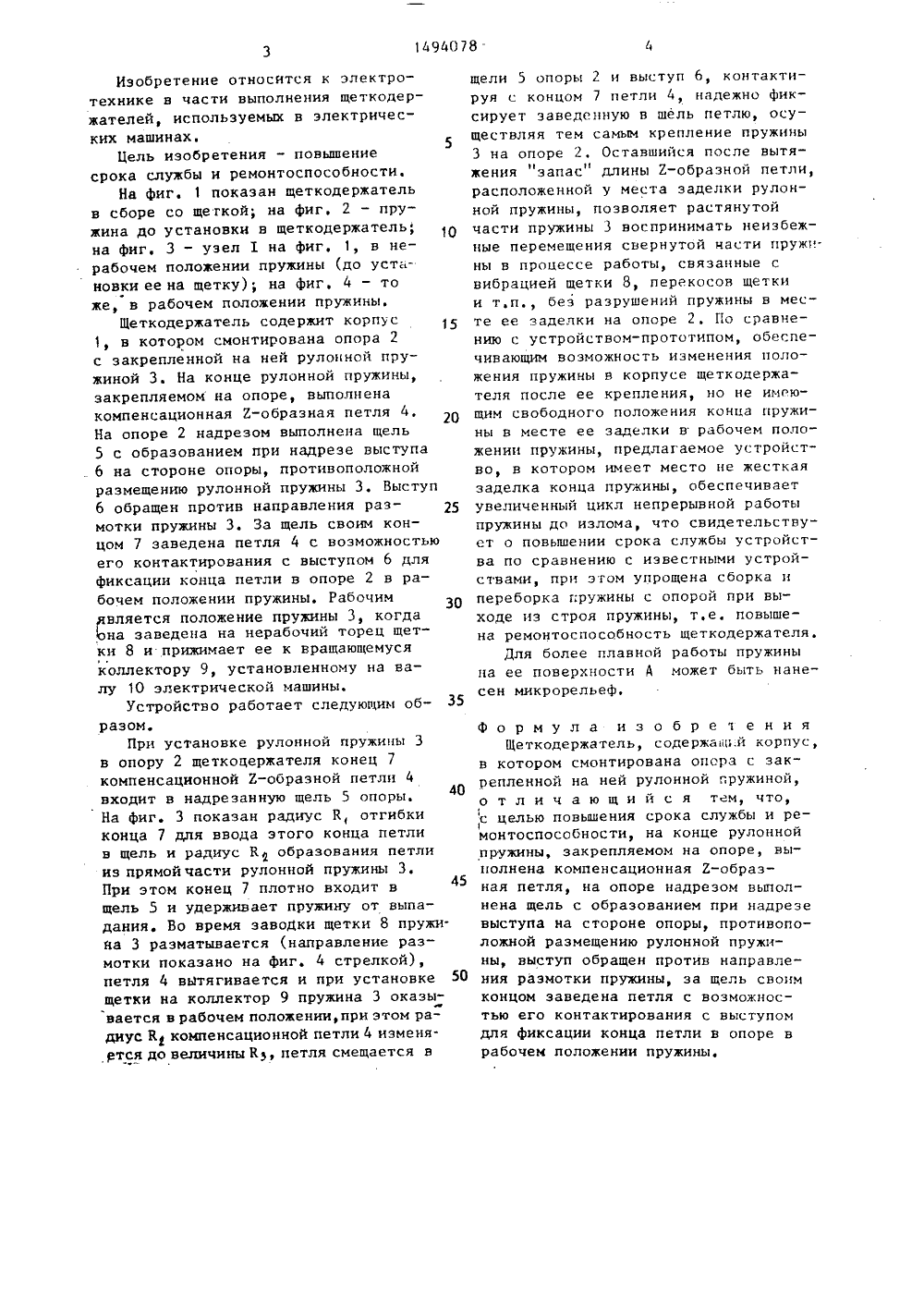

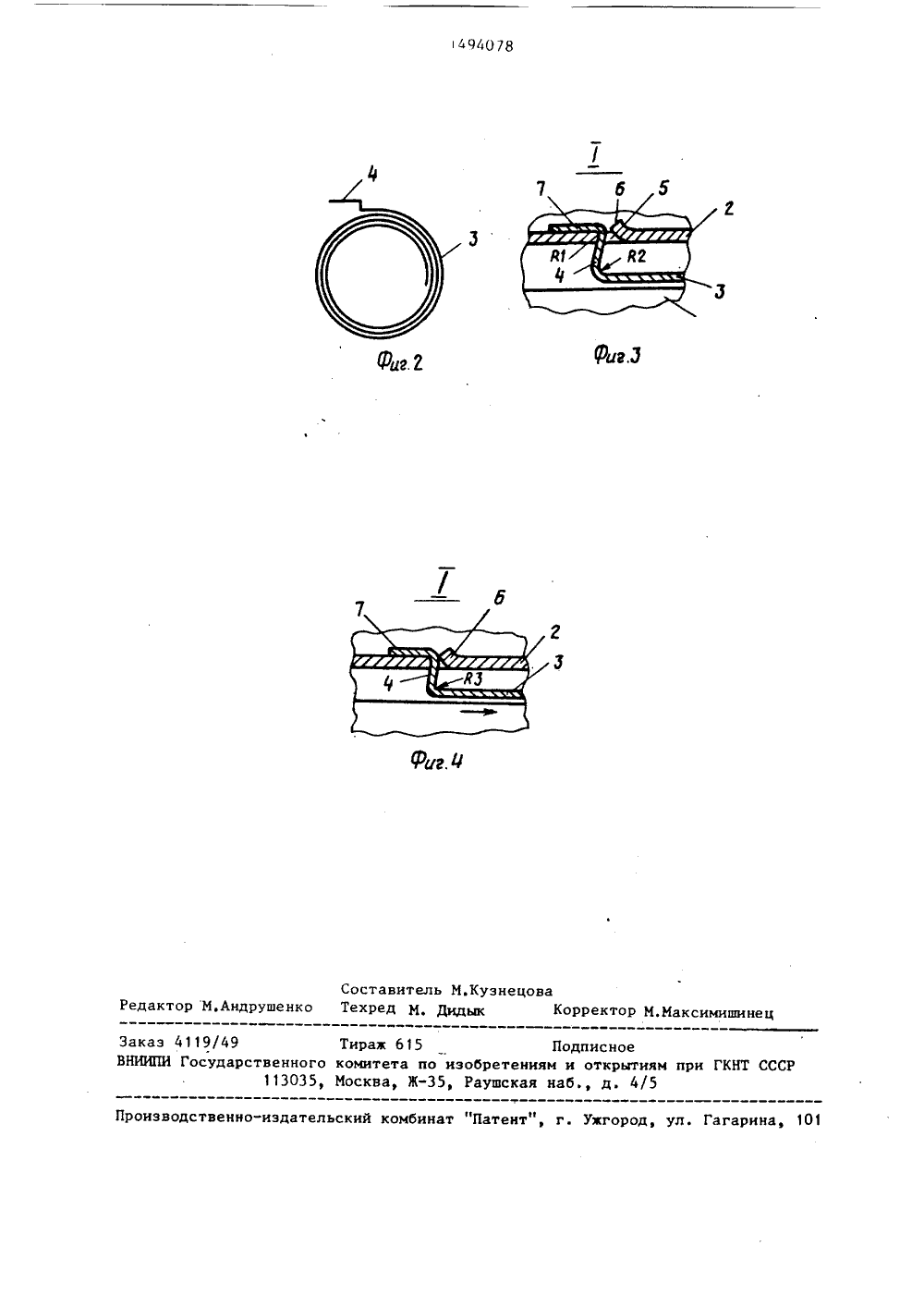

СОЮЗ СОЕЕТСНИХООААААЖЕПАЖРЮЪБЛИН К 39/4 4 3939 ЕТЕНИЯУ или пружи 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТпО иэОБРетениям и ОтнРытиПРИ ГКНТ СССР ОПИСАНИЕ ИЗИ АВТОРСКОМУ ОВИРВТВОАОТ(71) Всесоюзный проектно-конструкторский институт технологии электротехнического производства(56) Авторское свидетельство СССРНф 8917245, кл. Н 01 К 39/40, 1980.Авторское свидетельство СССРУ 930455, кл. Н 01 К 39/40, 1980,.ЯО 1494078 А 1(57) Изобретение относится к электротехнике, в частности к щеткодержателям, используемым в электрическихмашинах. Цель изобретения - повышениесрока службы и ремонтоспособности.Для этого в щеткодержателе, содержащем корпус 1, в котором смонтирована опора 2 с закрепленной на нейрулонной пружиной 3, на конце пружины, эакрепляемом на опоре, выполнена компенсационная Е-образная петля4, На опоре надрезом выполнена щель5 с образованием при надрезе выступа. За щель своим концом 7 заведенапетля с возможностью его контактирования с выступом для фиксации конца петли в опоре в рабочем положе30 Изобретение относится к электротехнике в части выполнения щеткодержателей, используемых в электрических машинах.Цель изобретения - повышениесрока службы и ремонтоспособности.На фиг. 1 показан щеткодержательв сборе со щеткой; на фиг. 2 - пружина до установки в щеткодержатель;на фиг. 3 - узел 1 на фиг. 1, в нерабочем положении пружины (до установки ее на щетку); на фиг. 4 - тоФже, в рабочем положении пружины,Щеткодержатель содержит корпус1, в котором смонтирована опора 2с закрепленной на ней рулонной пружиной 3. На конце рулонной пружины,закрепляемом на опоре, выполненакомпенсационная Е-образная петля 4,На опоре 2 надрезом выполнена щель5 с образованием при надрезе выступа. 6 на стороне опоры, противоположнойразмещению рулонной пружины 3, Выступ6 обращен против направления раэмотки пружины 3. За щель своим концом 7 заведена петля 4 с возможностьюего контактирования с выступом 6 дляфиксации конца петли в опоре 2 в рабочем положении пружины, Рабочимвляется положение пружины 3, когдана заведена на нерабочий торец щетки 8 и прижимает ее к вращающемусяколлектору 9, установленному на валу 10 электрической машины,Устройство работает следующим образом.При установке рулонной пружины 3в опору 2 щеткоцержателя конец 7компенсационной Е-образной петли 4входит в надрезанную щель 5 опоры.На фиг. 3 показан радиус К, отгибкиконца 7 для ввода этого конца петлив щель и радиус К образования петлииз прямойчасти рулонной пружины 3,При этом конец 7 плотно входит вщель 5 и удерживает пружину от выпадания. Во время заводки щетки 8 пружийа 3 разматывается (направление размотки показано на фиг. 4 стрелкой),петля 4 вытягивается и при установке 50щетки на коллектор 9 пружина 3 оказы авается в рабочем положении, при этом радиус К компенсационной петли 4 изменяется до величины К, петля смещается в щели 5 опоры 2 и выступ 6, контактируя с концом 7 петли 4, надежно фиксирует заведенную в щель петлю, осуществляя тем самым крепление пружины3 на опоре 2. Оставшийся после вытяжения "запас длины Е-образной петли,расположенной у места заделки рулонной пружины, позволяет растянутойчасти пружины 3 воспринимать неизбежные перемещения свернутой насти пружп.ны в процессе работы, связанные свибрацией щетки 8, перекосов щеткии т.п беэ разрушений пружины в месте ее заделки на опоре 2, По сравнению с устройством-прототипом, обеспечивающим возможность изменения положения пружины в корпусе щеткодержателя после ее крепления, но не имеющим свободного положения конца пружины в месте ее заделки в рабочем положении пружины, предлагаемое устройство, в котором имеет место не жесткаязаделка конца пружины, обеспечиваетувеличенный цикл непрерывной работыпружины до излома, что свидетельствует о повышении срока службы устройства по сравнению с известными устройствами, при этом упрощена сборка ипереборка пружины с опорой при выходе из строя пружины, т.е. повышена ремонтоспособность щеткодержателя,Для более плавной работы пружинына ее поверхности А может быть нанесен микрорельеф,Формула изобре енияЩеткодержатель, содержаап.й корпус,в котором смонтирована опора с закрепленной на ней рулонной пружиной,о т л и ч а ю щ и й с я тем, что,1с целью повышения срока службы и ремонтоспособности, на конце рулоннойпружины, закрепляемом на опоре, выполнена компенсационная Е-образная петля, на опоре надрезом выполнена щель с образованием при надрезевыступа на стороне опоры, противоположной размещению рулонной пружины, выступ обращен против направления раэмотки пружины, за щель своимконцом заведена петля с возможностью его контактирования с выступомдля фиксации конца петли в опоре врабочем положении пружины,494078 Фиг.З Фи Составитель М.Кузнецодактор М.Андрушенко Техред М. дидык Корректор М.Максимишинец Гагарина роизводственно-издательский комбинат "Патент", г. Укгород,акаэ 4119/49 Тирал 615 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5
