Способ точения внутренних поверхностей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

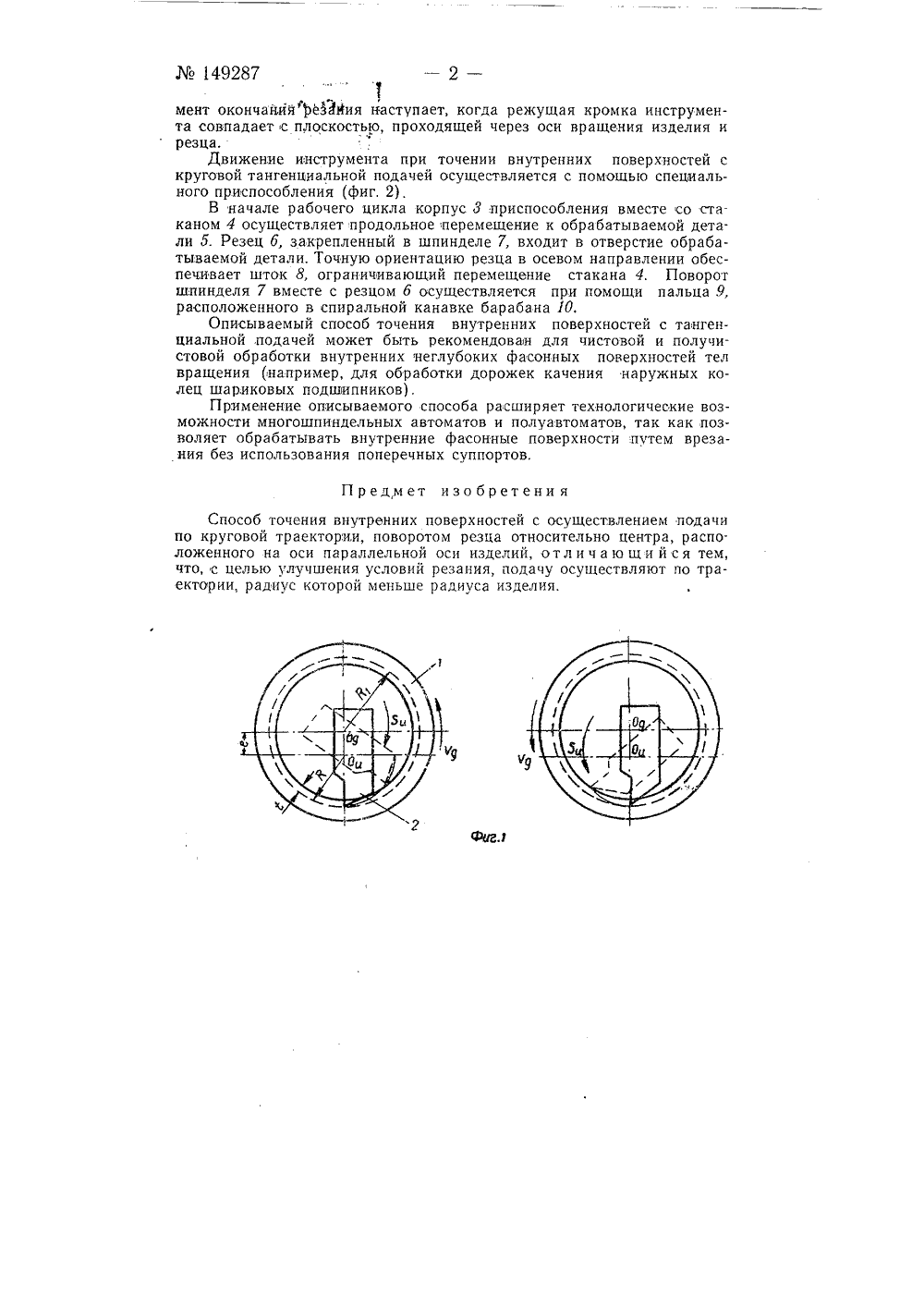

149287 Класс 49 а, 101 ЕНИЯ ОПИСАНИЕ ИЗО В АВТОРСКОМУ СВИДЕТЕЛ Подписная группа21 Канев Я. Босинзон, М. А. Ермоленко и В. ЕРХНОСТЕ ОСОБ ТОЧЕНИЯ ВНУТРЕННИ Заявлено 3 августа 1961 г. за И 740668/25.8по делам изобретений и открытий при Совете Министров ССС Ком 5 за 1962 г. Опубликовано в Бюллетене изобретений Известен способ точения поверхностей тел вращения с круговым движением подачи, при котором радиус вращения инструмента значительно больше радиуса обрабатываемой поверхности и перемещение инструмента в радиальном направлении осуществляется по траектории с малой кривизной, близкой к прямой линии.Описываемый способ точения внутренней п вращения отличается от известных тем, что подачу осущ раектории, радиус которой меньше радиуса изделия.Применение этого способа обработки изделий улучшаетрезания, так как в процессе резания задний угол уменьшаетсцу обработки, а передний увеличивается,На фиг, 1 изображена схема точения внутренней поверхности изделия по описываемому способу; на фиг. 2 - приспособление для точения внутренних поверхностей, применительно к токарному многошпиндельному автомату (в продольном разрезе).Способ точения внутренних поверхностей тел вращения с круговой тангенциальной подачей 5:инструмента заключается в том, что путь резания представляет сочетание двух одновременно действующих круговых движений изделия и инструмента. Круговое движение изделия 1 определяет скорость од резания и круговое движение инструмента - резца 2 представляет подачу 5. Ось поворота инструмента Опараллельна и смещена относительно оси вращения изделия 0 на величину е так, что радиус Р вращения инструмента меньше радиуса Р, обрабатываемой поверхности.Направление подачи 5 инструмента может совпадать или быть противоположным направлению вращения изделия,При точении внутренних поверхностей с круговой тангенциальной подачей в процессе резания толщина 1 срезанного слоя изменяется от максимума в начале резания до минимума (нуля) в конце резания. Мооверхности тел ествляют по т условия я к кон149287емент окончания резайия наступает, когда режущая кромка инструмента совпадает с плоскостью, проходящей через оси вращения изделия и резца.Движение инструмента при точении внутренних поверхностей с круговой тангенциальной подачей осуществляется с помощью специального приспособления (фиг. 2),В начале рабочего цикла корпус 3 приспособления вместе со стаканом 4 осуществляет продольное перемещение к обрабатываемой детали б. Резец б, закрепленный в шпинделе 7, входит в отверстие обрабатываемой детали. Точную ориентацию резца в осевом направлении обеспечивает шток 8, ограничивающий перемещение стакана 4. Поворот шпинделя 7 вместе с резцом б осуществляется при помощи пальца 9, расположенного в спиральной канавке барабана 10,Описываемый способ точения внутренних поверхностей с тангенциальной подачей может быть рекомендова 1 н для чистовой и получистовой обработки внутренних неглубоких фасонных поверхностей тел вращения (например, для обработки дорожек качения наружных колец шариковых подшипников),Применение описываемого способа расширяет технологические возможности многошпиндельных автоматов и полуавтоматов, так как позволяет обрабатывать внутренние фасонные поверхности путем врезания без использования поперечных суппортов,Предмет изо бретени яСпособ точения внутренних поверхностей с осуществлением подачи по круговой траектории, поворотом резца относительно центра, распо. ложенного на оси параллельной оси изделий, отличающи йся тем, что, с целью улучшения условий резания, подачу осуществляют по траектории, радиус которой меньше радиуса изделия.
СмотретьЗаявка
740668, 03.08.1961
Босинзон А. Я, Ермоленко М. А, Каневцов В. М
МПК / Метки
МПК: B23B 1/00
Метки: внутренних, поверхностей, точения
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-149287-sposob-tocheniya-vnutrennikh-poverkhnostejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ точения внутренних поверхностей</a>
