Устройство для классификации суспензий, содержащих ферромагнитные материалы

Номер патента: 1488005

Авторы: Казенин, Кутепов, Терновский, Цыганов, Чичаев

ZIP архив

Текст

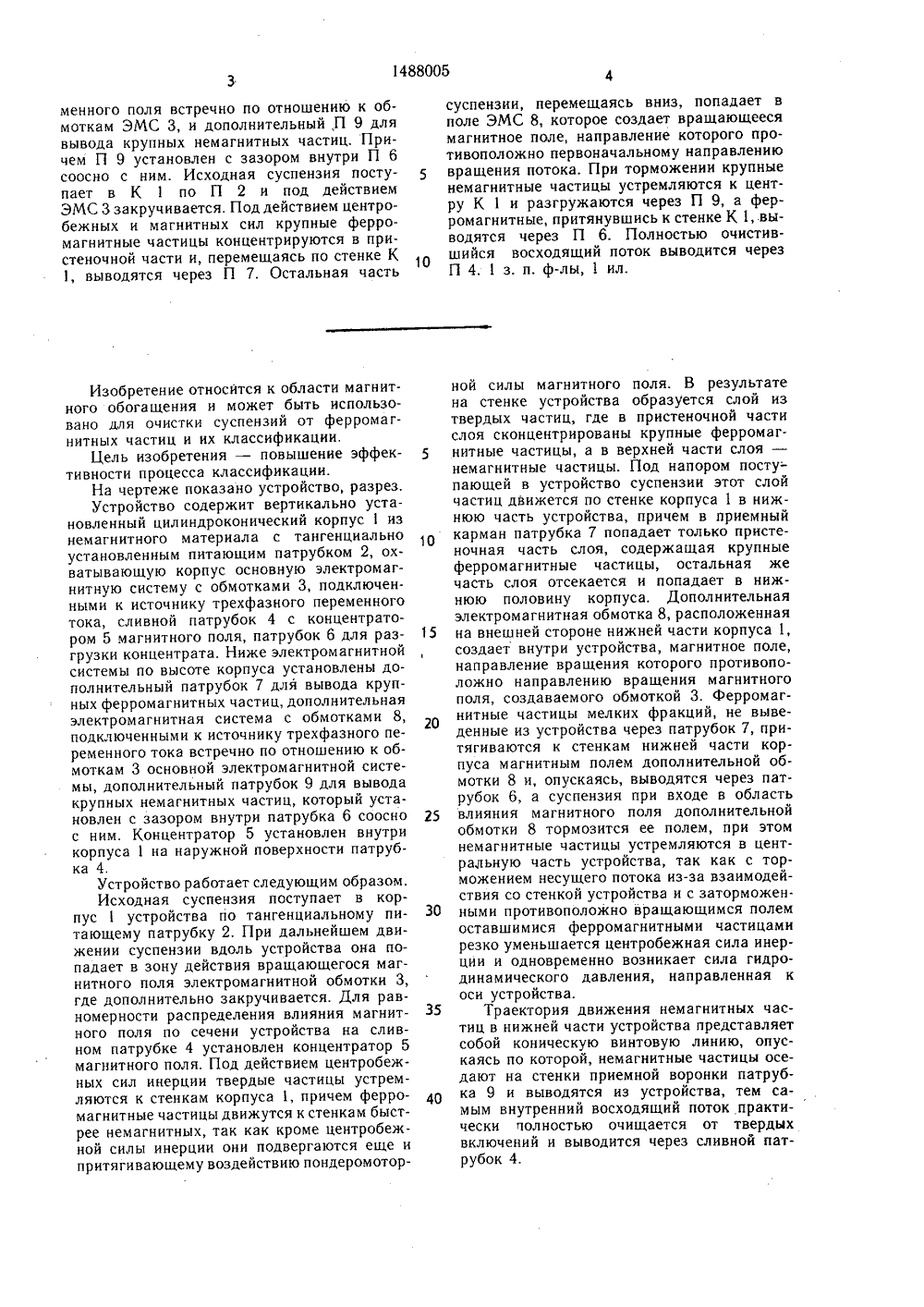

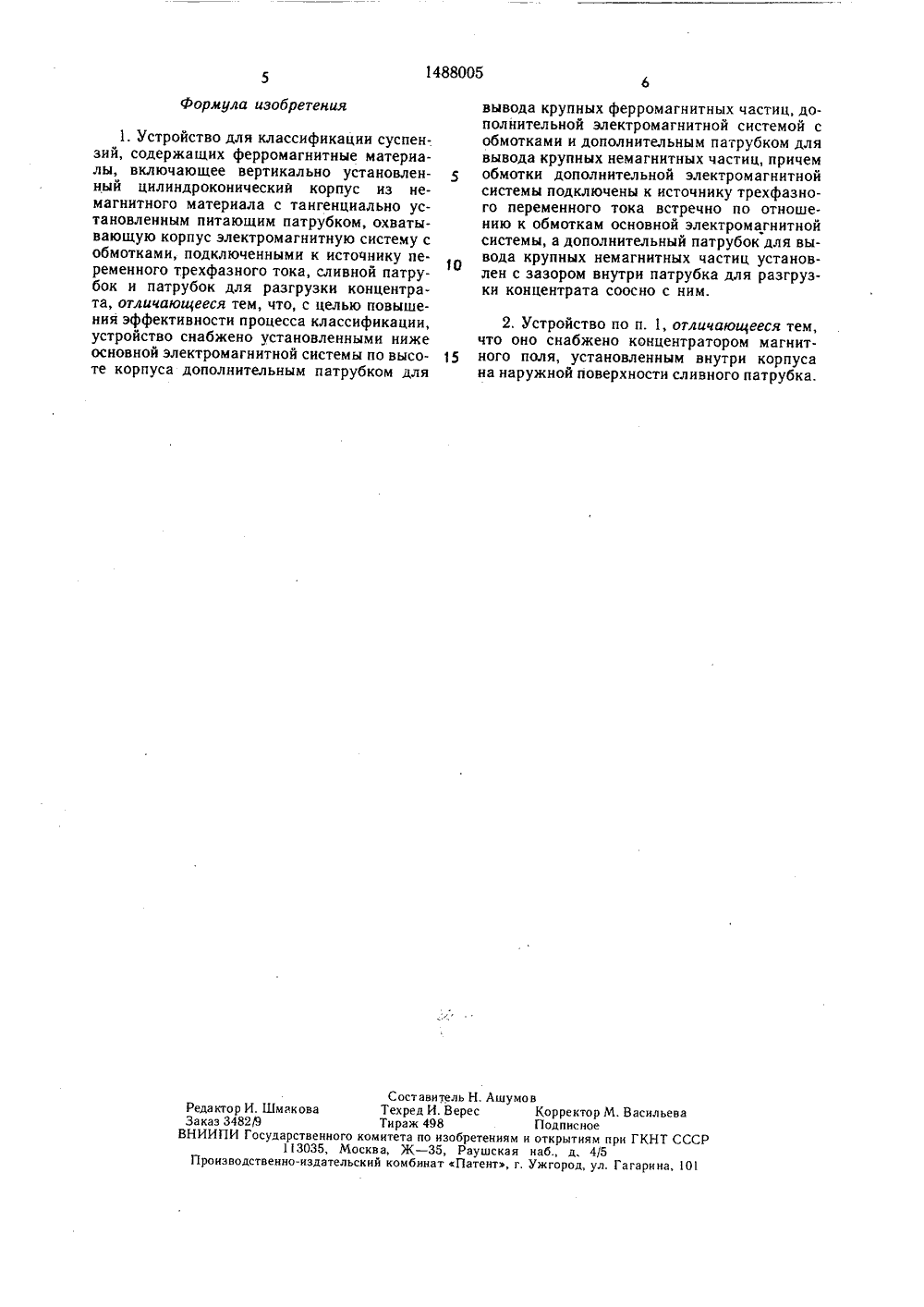

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 01 005 0 4 В 03 С 1 24 ИЗО ЕНИЯ ЕЛЬСТВУ МУ К АВТО ОСУДАРСТВЕННЫЙ КО МИТЕПО ИЗОБРЕТЕНИЯМ И ОТНРЫТПРИ ГКНТ СССР(71) Московский институт химического машиностроения(54) УСТРОЙСТВО ДЛЯ КЛАССИФИКАЦИИ СУСПЕНЗИЙ, СОДЕРЖАШИХ ФЕРРОМАГНИТНЫЕ МАТЕРИАЛЫ(57) Изобретение относится к области магнитного обогащения. Цель изобретения повышение эффективности процессов классификации. Устройство включает вертикально установленный цилиндроконический корпус (К) 1 из немагнитного материала с тангенциально установленным питающим патрубком (П) 2, охватывающую К 1 основную электромагнитную систему (ЭМС) 3 с обмотками, подключенными к источнику трехфазного переменного поля, сливной П 4 с концентратором магнитного поля 5. П 6 для разгрузки концентрата. Ниже ЭМС 3 по высоте К 1 установлены дополнительный П 7 для вывода крупных ферромагнитных частиц, дополнительная ЭМС 8, обмотки которой подключены к источнику трехфазного пере1488005 5 10 10 15 20 30 35 40 менного поля встречно по отношению к обмоткам ЭМС 3, и дополнительный,П 9 для вывода крупных немагнитных частиц. Причем П 9 установлен с зазором внутри П 6 соосно с ним. Исходная суспензия поступает в К 1 по П 2 и под действием ЭМС 3 закручивается. Под действием центробежных и магнитных сил крупные ферромагнитные частицы концентрируются в пристеночной части и, перемещаясь по стенке К 1, выводятся через П 7. Остальная часть суспензии, перемещаясь вниз, попадает в поле ЭМС 8, которое создает вращающееся магнитное поле, направление которого противоположно первоначальному направлению вращения потока. При торможении крупные немагнитные частицы устремляются к центру К 1 и разгружаются через П 9, а ферромагнитные, притянувшись к стенке К 1,.выводятся через П 6. Полностью очистившийся восходящий поток выводится через П 4. 1 з. п. ф-лы, 1 ил. ной силы магнитного поля. В результате на стенке устройства образуется слой из твердых частиц, где в пристеночной части слоя сконцентрированы крупные ферромагнитные частицы, а в верхней части слоя - немагнитные частицы. Под напором поступающей в устройство суспензии этот слой частиц движется по стенке корпуса 1 в нижнюю часть устройства, причем в приемный карман патрубка 7 попадает только пристеночная часть слоя, содержащая крупные ферромагнитные частицы, остальная же часть слоя отсекается и попадает в нижнюю половину корпуса. Дополнительная электромагнитная обмотка 8, расположенная на внешней стороне нижней части корпуса 1, создает внутри устройства, магнитное поле, направление вращения которого противоположно направлению вращения магнитного поля, создаваемого обмоткой 3. Ферромагнитные частицы мелких фракций, не выведенные из устройства через патрубок 7, притягиваются к стенкам нижней части корпуса магнитным полем дополнительной обмотки 8 и, опускаясь, выводятся через патрубок 6, а суспензия при входе в область влияния магнитного поля дополнительной обмотки 8 тормозится ее полем, при этом немагнитные частицы устремляются в центральную часть устройства, так как с торможением несущего потока из-за взаимодействия со стенкой устройства и с заторможенными противоположно вращающимся полем оставшимися ферромагнитными частицами резко уменьшается центробежная сила инерции и одновременно возникает сила гидро- динамического давления, направленная к оси устройства.Траектория движения немагнитных частиц в нижней части устройства представляет собой коническую винтовую линию, опускаясь по которой, немагнитные частицы оседают на стенки приемной воронки патрубка 9 и выводятся из устройства, тем самым внутренний восходящий поток практически полностью очищается от твердых включений и выводится через сливной патрубок 4.1488005 формула изобретения Составитель Н, АшумовРедактор И. Шмакова Техред И. Верес Корректор М. ВасильеваЗаказ 3482/9 Тираж 498 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Раушская наб., д, 4/5Производственно-издательский комбинат Патент, г, Ужгород, ул. Гагарина, О 1. Устройство для классификации суспензий, содержащих ферромагнитные материалы, включающее вертикально установленный цилиндр оконический корпус из не- магнитного материала с тангенциально установленным питающим патрубком, охватывающую корпус электромагнитную систему с обмотками, подключенными к источнику переменного трехфазного тока, сливной патрубок и патрубок для разгрузки концентрата, отличающееся тем, что, с целью повышения эффективности процесса классификации, устройство снабжено установленными ниже основной электромагнитной системы по высоте корпуса дополнительным патрубком для вывода крупных ферромагнитных частиц, дополнительной электромагнитной системой с обмотками и дополнительным патрубком для вывода крупных немагнитных частиц, причем обмотки дополнительной электромагнитной системы подключены к источнику трехфазного переменного тока встречно по отношению к обмоткам основной электромагнитной системы, а дополнительный патрубок для вывода крупных немагнитных частиц установлен с зазором внутри патрубка для разгрузки концентрата соосно с ним. 2. Устройство по и. 1, отличающееся тем,что оно снабжено концентратором магнит ного поля, установленным внутри корпусана наружной поверхности сливного патрубка.

Смотреть

Заявка

4289532, 27.07.1987

МОСКОВСКИЙ ИНСТИТУТ ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ

КАЗЕНИН ДМИТРИЙ АЛЕКСАНДРОВИЧ, КУТЕПОВ АЛЕКСЕЙ МИТРОФАНОВИЧ, ТЕРНОВСКИЙ ИГОРЬ ГЕОРГИЕВИЧ, ЦЫГАНОВ ЛЕВ ГРИГОРЬЕВИЧ, ЧИЧАЕВ АЛЕКСАНДР ВЯЧЕСЛАВОВИЧ

МПК / Метки

МПК: B03C 1/24

Метки: классификации, материалы, содержащих, суспензий, ферромагнитные

Опубликовано: 23.06.1989
