Станок для групповой доводки желобов внутренних колец шариковых подшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

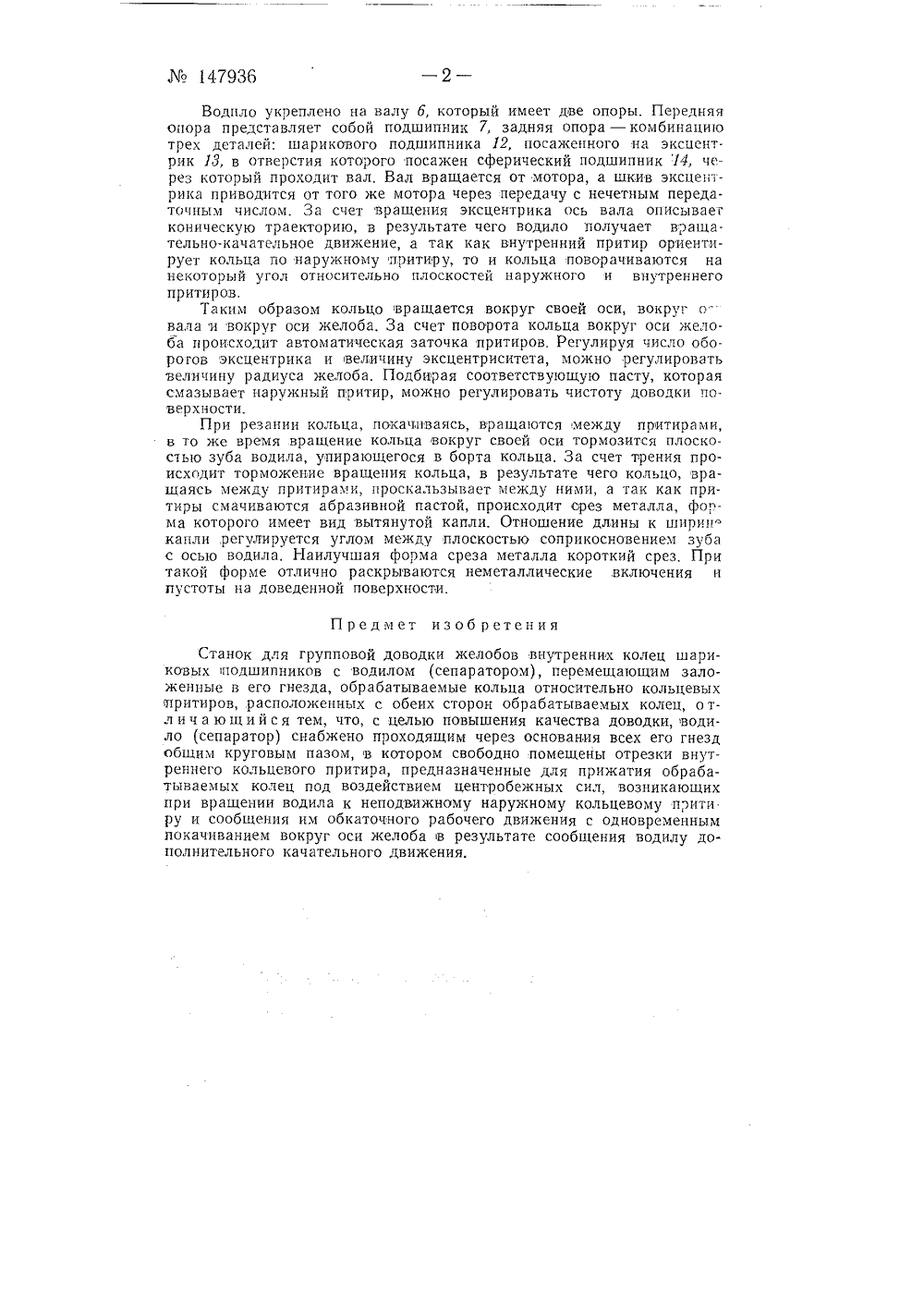

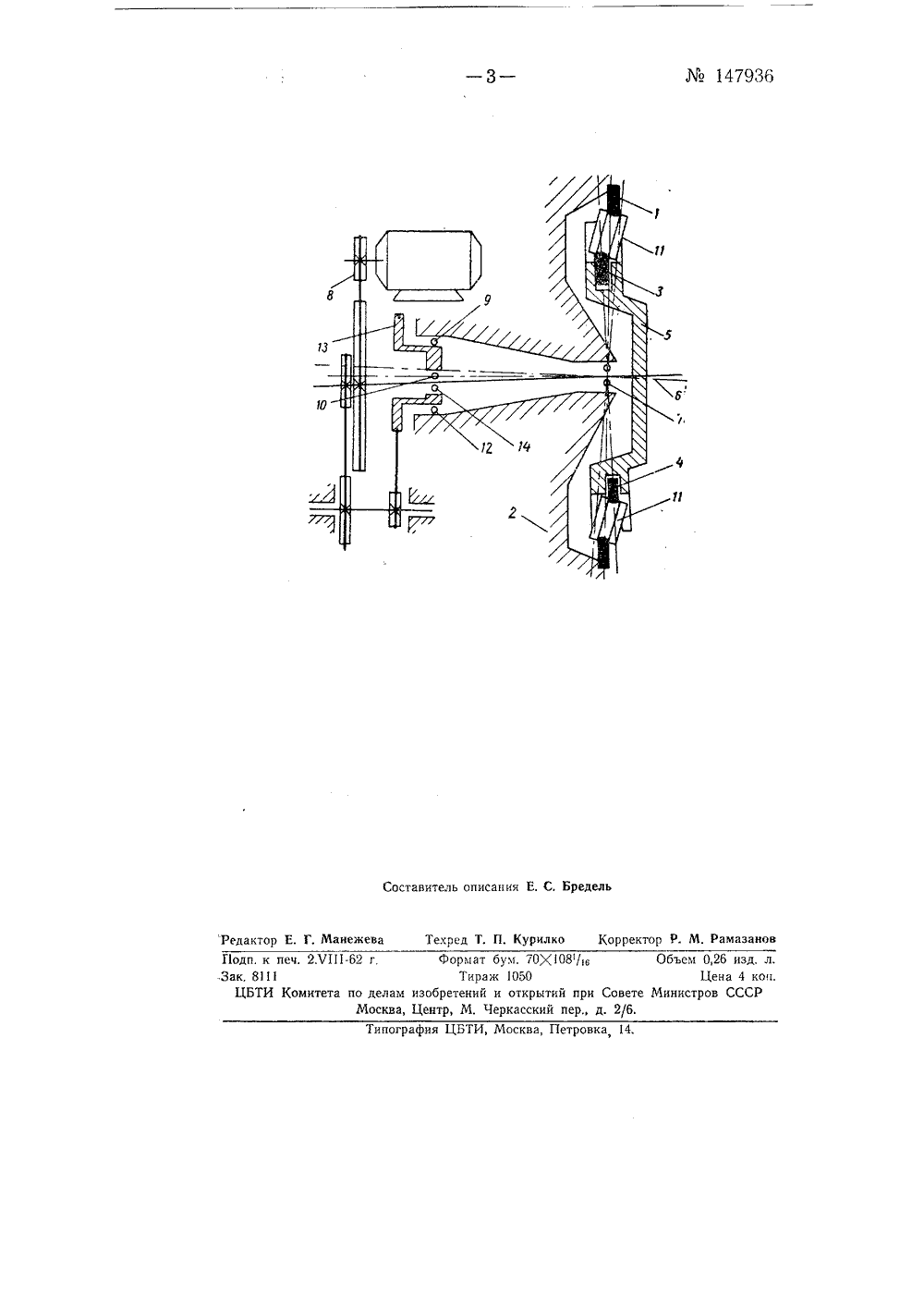

Класс 67 а, 10 Хв 147936 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 248 А. Ф, Жижин, В. И. Шилкин и П. С, Кучеренко СТАНОК ДЛЯ ГРУППОВОЙ ДОВОДКИ ЖЕЛОБОВ ВНУТРЕННИХ КОЛЕЦ ШАРИКОВЫХ ПОДШИПНИКОВЗаявлено 4 августа 1961 г. за740732/25 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений11 за 1962 г. Известны станки для групповой доводки желобов внутренних колец шариковых подшипников с водилом (сепаратором), перемещающим заложенные в его гнезда обрабатываемые кольца относительно притиров, расположенных с обеих сторон обрабатываемых колец,В предлагаемом станке, с целью повышения качества доводки, водило (сепаратор) снабжено проходящим через основания всех его гнезд общим круговым пазом,;в котором свободно помещены отрезки внутреннего кольцевого притира,Эти отрезки предназначены для прижатия обрабатываемых колец под воздействием центробежных сил, возникающих при вращении водила, к неподвижному кольцевому притиру и сообщения им обкатного рабочего движения с одновременным качением вокруг оси желоба в результате сообщения водилу дополнительного качательного движения.На чертеже изображена кинематическая схема предлагаемого станка,Станок содержит наружные притиры 1 и 2, внутренние притиры 3 и 4, водило 5, вал б, сферический подшипник 7, регулируемый эксцентрик со шкивом 8, шариковый подшипник 9, сферический под 1 пипник 10.Водило 5 представляет собой зубчатый диск, между зубьями которого вкладываются обрабатываемые детали 11. При вращении водила кольца детали прижимаются к притиру 1 и обкатываются по нему. Внутрь водила вложены внутренние притиры, представляющие собой части кольца, разрезанного на несколько неравных частей, которые при вращении водила прижимают кольца к наружному притиру, Таки" образом, за счет центробежной силы кольцо удерживается в ориентированном положении, обкатываясь по наружному и внутреннему при. тирам,147936Водило укреплено на валу б, который имеет две опоры. Передняя опора представляет собой подшипник 7, задняя опора - комбинацию трех деталей; шарикового подшипника 12, посаженного на эксцентрик 13, в отверстия которого посажен сферический подшипник 14, через который проходит вал, Вал вращается от мотора, а шкив эксцен 1- рика приводится от того же мотора через передачу с нечетным передаточным числом, За счет вращения эксцентрика ось вала описываег коническую траекторию, в результате чего водило получает вращательно-качательное движение, а так как внутренний притир ориентирует кольца по наружному притиру, то и кольца поворачиваются на некоторый угол относительно плоскостей наружного и внутреннего притиров,Таким образом кольцо вращается вокруг своей оси, вокруг овала и вокруг оси желоба. За счет поворота кольца вокруг оси желоба происходит автоматическая заточка притиров, Регулируя число оборогов эксцентрика и величину эксцентриситета, можно регулировать величину радиуса желоба, Подбирая соответствующую пасту, которая смазывает наружный притир, можно регулировать чистоту доводки поверхности.При резании кольца, покачиваясь, вращаются между притирами, в то же время вращение кольца вокруг своей оси тормозится плоскостью зуба водила, упирающегося в борта кольца, За счет трения происходит торможение вращения кольца, в результате чего кольцо, вращаясь между притирами, проскальзывает между ними, а так как притиры смачиваются абразивной пастой, происходит срез металла, фо - ма которого имеет вид вытянутой капли, Отношение длины к ширин капли регулируется углом между плоскостью соприкосновением зуоа с осью водила, Наилучшая форма среза металла короткий срез, При такой форме отлично раскрываются неметаллические включения и пустоты на доведенной поверхности,Предмет из об ретенияСтанок для групповой доводки желобов внутренних колец шариковых подшипников с водилом (сепаратором), перемещающим заложенные в его гнезда, обрабатываемые кольца относительно кольцевых притиров, расположенных с обеих сторон обрабатываемых колец, отл и ч а ю щ и й с я тем, что, с целью повышения качества доводки, водило (сепаратор) снабжено проходящим через основания всех его гнезд общим круговым пазом, в котором свободно помещены отрезки внутреннего кольцевого притира, предназначенные для прижатия обрабатываемых колец под воздействием центробежных сил, возникающих при вращении водила к неподвижному наружному кольцевому прити ру и сообщения им обкаточного рабочего движения с одновременным покачиванием вокруг оси желоба в результате сообщения водилу дополнительного качательного движения.14793 б тавитель описания Е, С, Бредель едактор Е. Г, Манежева Техред Т. П. Курилко Корректор Р. М. Рамазан орма Тир изобретени Центр, М. пография ЦБТИ, Москва, Петровка 14. 1 одп. к печ. 2.Ч 111-62 г,ак. 8111ЦБТИ Комитета по делаМоскв бум. 70 Х 108/ц Объем 0,26 изд, л. ж 1050 Цена 4 коп. и открытий при Совете Министров СССРЧеркасский пер д, 2/6.
СмотретьЗаявка
740732, 04.08.1961
Жижин А. Ф, Кучеренко П. С, Шилкин В. И
МПК / Метки
МПК: B24B 19/06
Метки: внутренних, групповой, доводки, желобов, колец, подшипников, станок, шариковых
Опубликовано: 01.01.1962
