Устройство для сортировки сыпучих материалов по плотности

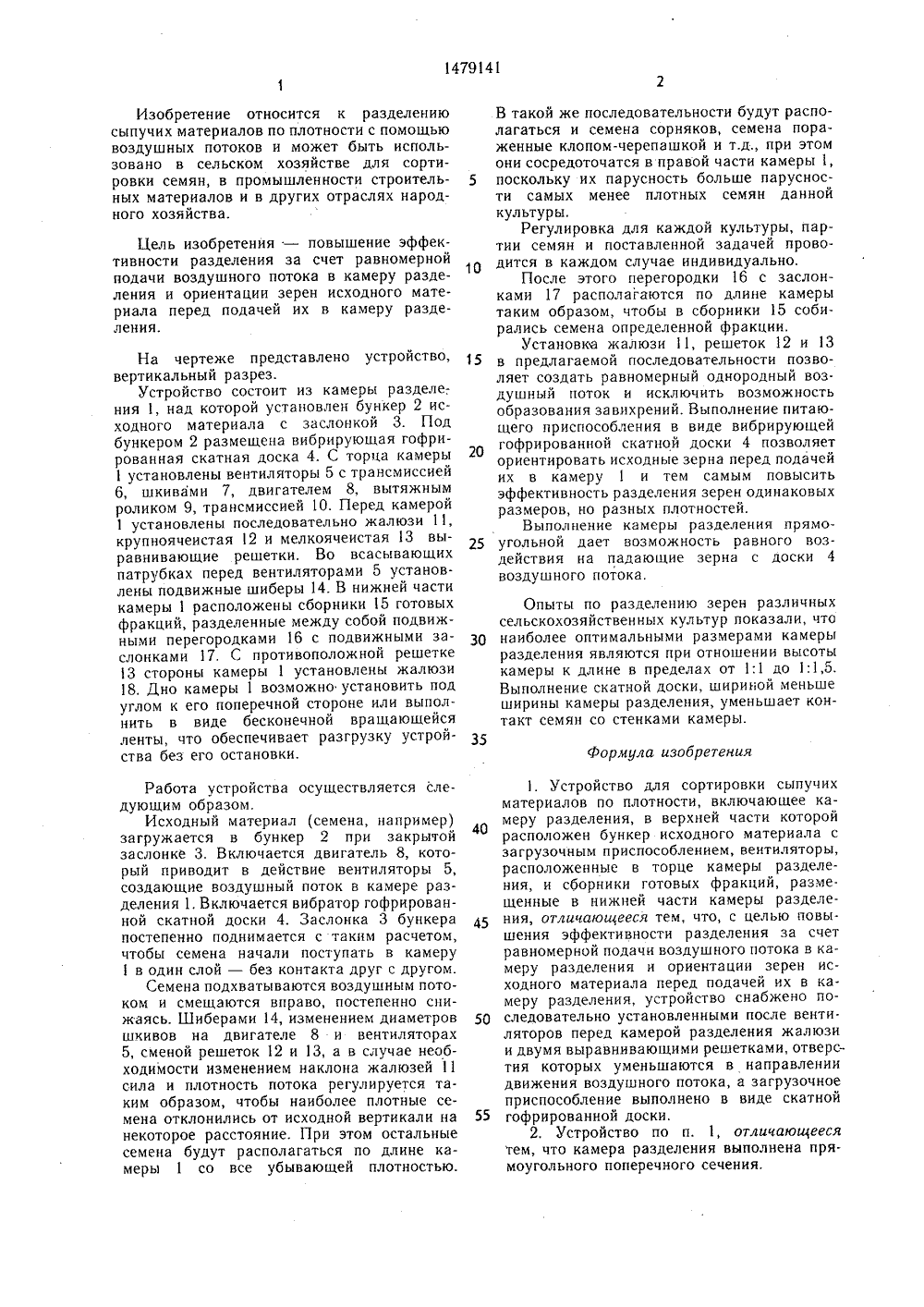

(19) Я О (11 4 В 07 В 4 02 ПИСАНИЕ ИЗОБРЕТА ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫИ НОМИПО ИЗОБРЕТЕНИЯМ И ОТНРПРИ ГННТ СССР(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ СЫПУЧИХ МАТЕРИАЛОВ ПО ПЛОТНОСТИ(57) Изобретение относится к разделению сыпучих материалов по плотности в воздушных потоках и м,б. использовано в сельском хозяйстве для сортировки семян и в др, отраслях народного хозяйства, Цель изобретения - повышение эффективности разделения за счет равномерной подачи воздушного потока и ориентации зерен исходного материала. Установленный над камерой разделения (КР) 1 6 нкер 2 исходного материала снабжен вибрирующей скатной гофрированной доской (ГД) 4. В торце КРустановлены вентиляторы (В) 5, а перед КР 1 - жалюзи 1 и выравнивающие крупноячеистые и мелкоячеистые решетки 12 и 13. Под КР 1 установлены сборники 15 с подвижными перегородками 16 и заслонками 17. Форма КР 1 прямоугольная, а соотношение высоты КРи ее длины находится в пределах от 1:1 до 1:1,5. Ширина ГД 4 меньше ширины КР 1. Исходный материал из бункера 2 поступает на ГД 4, где зерна ориентируются по размеру и направляются в КР 1. За счет воздушных потоков В 5 материал в КР 1 разделяется по плотности и собирается в сборники 15, Изменяя корости вращения В 5, а также сечения жалюзи 11 и решеток 12 и 13, можно регулировать процесс разделения в широких пределах. 3 з.п. ф-лы, 1 ил.1479141 30 35 Формула изобретения 1. Устройство для сортировки сыпучих материалов по плотности, включающее камеру разделения, в верхней части которой расположен бункер исходного материала с загрузочным приспособлением, вентиляторы, расположенные в торце камеры разделения, и сборники готовых фракций, размещенные в нижней части камеры разделения, отличающееся тем, что, с целью повышения эффективности разделения за счет равномерной подачи воздушного потока в камеру разделения и ориентации зерен исходного материала перед подачей их в камеру разделения, устройство снабжено последовательно установленными после вентиляторов перед камерой разделения жалюзи и двумя выравнивающими решетками, отверстия которых уменьшаются в направлении движения воздушного потока, а загрузочное приспособление выполнено в виде скатной гофрированной доски.2. Устройство по п. 1, отличающееся тем, что камера разделения выполнена прямоугольного поперечного сечения. 40 45 50 55 Изобретение относится к разделению сыпучих материалов по плотности с помощью воздушных потоков и может быть использовано в сельском хозяйстве для сортировки семян, в промышленности строительных материалов и в других отраслях народного хозяйства. Цель изобретения - повышение эффективности разделения за счет равномерной подачи воздушного потока в камеру разделения и ориентации зерен исходного материала перед подачей их в камеру разделения. На чертеже представлено устройство, вертикальный разрез.Устройство состоит из камеры разделе.- ния 1, над которой установлен бункер 2 исходного материала с заслонкой 3, Под бункером 2 размещена вибрирующая гофрированная скатная доска 4. С торца камеры 1 установлены вентиляторы 5 с трансмиссией 6, шкивами 7, двигателем 8, вытяжным роликом 9, трансмиссией 10. Перед камерой 1 установлены последовательно жалюзи 11, крупноячеистая 12 и мелкоячеистая 13 выравнивающие решетки, Во всасывающих патрубках перед вентиляторами 5 установлены подвижные шиберы 14. В нижней части камеры 1 расположены сборники 15 готовых фракций, разделенные между собой подвижными перегородками 16 с подвижными заслонками 17. С противоположной решетке 13 стороны камеры 1 установлены жалюзи 18. Дно камеры 1 возможно установить под углом к его поперечной стороне или выполнить в виде бесконечной вращающейся ленты, что обеспечивает разгрузку устройства без его остановки. Работа устройства осуществляется следующим образом.Исходный материал (семена, например) загружается в бункер 2 при закрытой заслонке 3, Включается двигатель 8, который приводит в действие вентиляторы 5, создающие воздушный поток в камере разделения 1. Включается вибратор гофрированной скатной доски 4. Заслонка 3 бункера постепенно поднимается с таким расчетом, чтобы семена начали поступать в камеру 1 в один слой - без контакта друг с другом.Семена подхватываются воздушным потоком и смещаются вправо, постепенно снижаясь. Шиберами 14, изменением диаметров шкивов на двигателе 8 и вентиляторах 5, сменой решеток 12 и 13, а в случае необходимости изменением наклона жалюзей 11 сила и плотность потока регулируется таким образом, чтобы наиболее плотные семена отклонились от исходной вертикали на некоторое расстояние, При этом остальные семена будут располагаться по длине камеры 1 со все убывающей плотностью. 5 10 15 20 25 В такой же последовательности будут располагаться и семена сорняков, семена пораженные клопом-черепашкой и т.д., при этом они сосредоточатся в правой части камеры 1, поскольку их парусность больше парусности самых менее плотных семян данной культуры.Регулировка для каждой культуры, партии семян и поставленной задачей проводится в каждом случае индивидуально,После этого перегородки 16 с заслонками 17 располагаются по длине камеры таким образом, чтобы в сборники 15 собирались семена определенной фракции.Установка жалюзи 11, решеток 12 и 13 в предлагаемой последовательности позволяет создать равномерный однородный воздушный поток и исключить возможность образования завихрений. Выполнение питающего приспособления в виде вибрирующей гофрированной скатной доски 4 позволяет ориентировать исходные зерна перед подачей их в камеру 1 и тем самым повысить эффективность разделения зерен одинаковых размеров, но разных плотностей.Выполнение камеры разделения прямоугольной дает возможность равного воздействия на падающие зерна с доски 4 воздушного потока. Опыты по разделению зерен различных сельскохозяйственных культур показали, что наиболее оптимальными размерами камеры разделения являются при отношении высоты камеры к длине в пределах от 1:1 до 1:1,5. Выполнение скатной доски, шириной меньше ширины камеры разделения, уменьшает контакт семян со стенками камеры.1479141 Составитель Ю. ПравоторовРедактор В, Ковтун Техред И. Верес Корректор М. ВасильеваЗаказ 2476/7 Тираж 543 ПОдписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 3, Устройство по пп. 1 и 2, отличающееся тем, что отношение высоты камеры разделения к ее длине находится в пределах 1:1 - 1:1,5. 4. Устройство по п. 1, отличающееся тем, что ширина скатной гофрированной доски меньше ширины камеры разделения.
