Счетчик ампер-часов

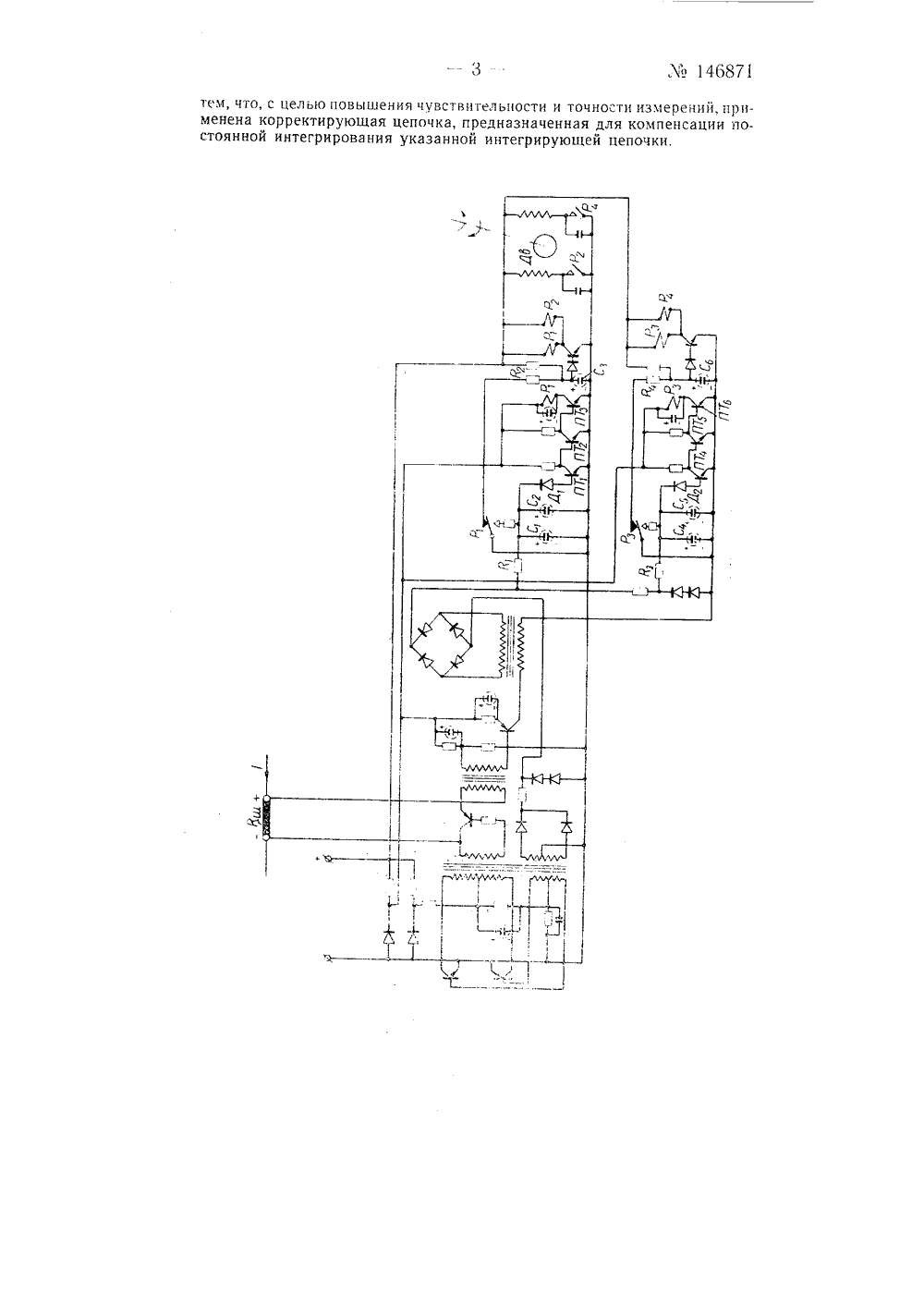

Класс 21 е, 14 оаЮв 146871СССР ОПИСАНИ ИЗОВРТНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа И 95 Н. Я. Пинигин и В, И, БеликовСЧЕТЧИК АМПЕР-ЧАСОВЗаявлено 17 июля 1961 г. за % 738710/24 в Комитет но делам изобретений и открытий при Говете .11 иниегров :О:РОлубликовано в Бюллетене изобретений Ма 9 за 1962 г.Предлагаемый счетчик ампер-часов относится к известному типу устройств для интегрирования электрических явлений, содержащих интегриру.")щую цепочку, усилитель и электромеханический счетчик на выходе.Особенностью счетчика, составляющего предмет изобретения, является применение в нем корректирующей цепочки. предназначенной дл компенсации постоянной интегрирования указанной интегрируго гней цепочки и тем самым Обеспечива 1 ощеЙ повьнненну 1 О чувствительность устройства и точность измерений.На чертеже изображена принципиальная электрическая схема ппедлагаемого счетчика.В электрическую цепь вводится шунт Йпадение напряжения ЬУ на котором прямо пропорционально проходящему току 7:7. = К,1.Небольшое по величине падение напряжения Л(, (О - 20,чо) подается на датчик тока. представляющий собой усилитель постоянногы тока.Напряжение 0, 117 - 30 в) на выходе этого усилителя тока прямо пропорционально входному сигналу:фт 2ш +оЭто напряжение подается на интегрирующую Рс-цепочку, состоя. щую из сопротивления 1 и двух конденсаторов С и С,.Конденсаторы интегрирующей цепочки заряжаются до напряжения 9 в, которое определяет стабилитрон Д после чего срабатывает спусковое устройство на полупроводниковых -,риодах ПТ, -ПТз и реле Р, и конденсаторы разряжаются до нуля. Одновременно через контакт Реле Ра подаетсЯ импУльс на ОднУ из Оомоток иИГОВОГО двигателя -7 н электромеханического счетчика. Ширину этого импульса, а также время разряда конденсаторов интегрирующей цепочки задает РС-цепочка наМ 146871сопротивлении Р, и конденсаторе С;,. Для обеспечения четкой работы спускового устройства его выходное поляризованное реле имеет два устойчивых состояния, При максимальном сигнале на интегрирующей цепочке спусковое устройство срабатывает не чаще 20 раз в час. Для уменьшения зоны нечувствительности интегрирующей цепочки (расши рения диапазона интегрирования) выход датчика тока сделан таким, что при падении напряжения ЛУ= 0 на шунте Р, на выходе всегда имеется напряжение (4, Это напряжение выбрано таким, чтобы при отсутствии сигнала на входе датчика тока спусковое устройство не срабатывало. Однако достаточно на входе датчика появиться сигналу ЛО равномуМв, как схема интегрирования приходит в действие.Итлк, до интегрирующей цепочки имеется:У -- Кз. + Уо.Напряжение на конденсаторах интегрирующей цепочки:/Г - т(1)Отсюда время, за которое конденсаторы заряжаются до напряжения Уг срабатывания спускового устройства, равно:е = ЙС 1 пщт сЭта зависимость нелинейная, но она близка к гиперболической, осооенно в области, где напряжение Уневелико:0 ( п (СПоэтому частота , срабатывания спускового устройства, представляющая собой величину, обратную т, равна:1 16=ЯС 1 - ЪтсЧастота 1 зависит почти линейно от напряжения 1 г т. е. , = К 4 У в указанном интервале.Одновременно приводится в действие корректирующая цепочка, со. стоящая из такой же интегрирующей цепочки на сопротивлении Рз, конденсаторах С 4, С, и стабилитроне Д и из спускового устройства на полупроводниковых триодах ПТ 4 - ПТ 6 и реле Р Через контакт выходного реле Р, подается импульс на вторую обмотку шагового двигателя. Ширина этого импульса задается РС-цепочкой на сопротивлении Р 4 и кон. денсаторе Сб. Импульсы с корректирующей цепочки с частотой следованиякомпенсируют постоянную интегрирования основной интегрирую;цей цепочки, определяемую напряжением У 0.Таким образом, средняя угловая скорость шагового двигателя ПвЖсР К 5 Ч 1 + 2)Так как о. Т = - а. то угол а:т. е. соответствует интегралу от тока по времени и, следовательно, количеству электричества, прошедшего через шунт Рза время Т.Предмет изобретенияСчетчик ампер-часов, содержащий интегрирующую цепочку, усилитель и электромеханический счетчик на выходе. о т л и ч а ю ш и й с ятем, что, с целью повышения чувствительности и точности измерений, применена корректирующая цепочка, предназначенная для компенсации постоянной интегрирования указанной интегрирующей цепочки.
