Садок для содержания и размножения насекомых

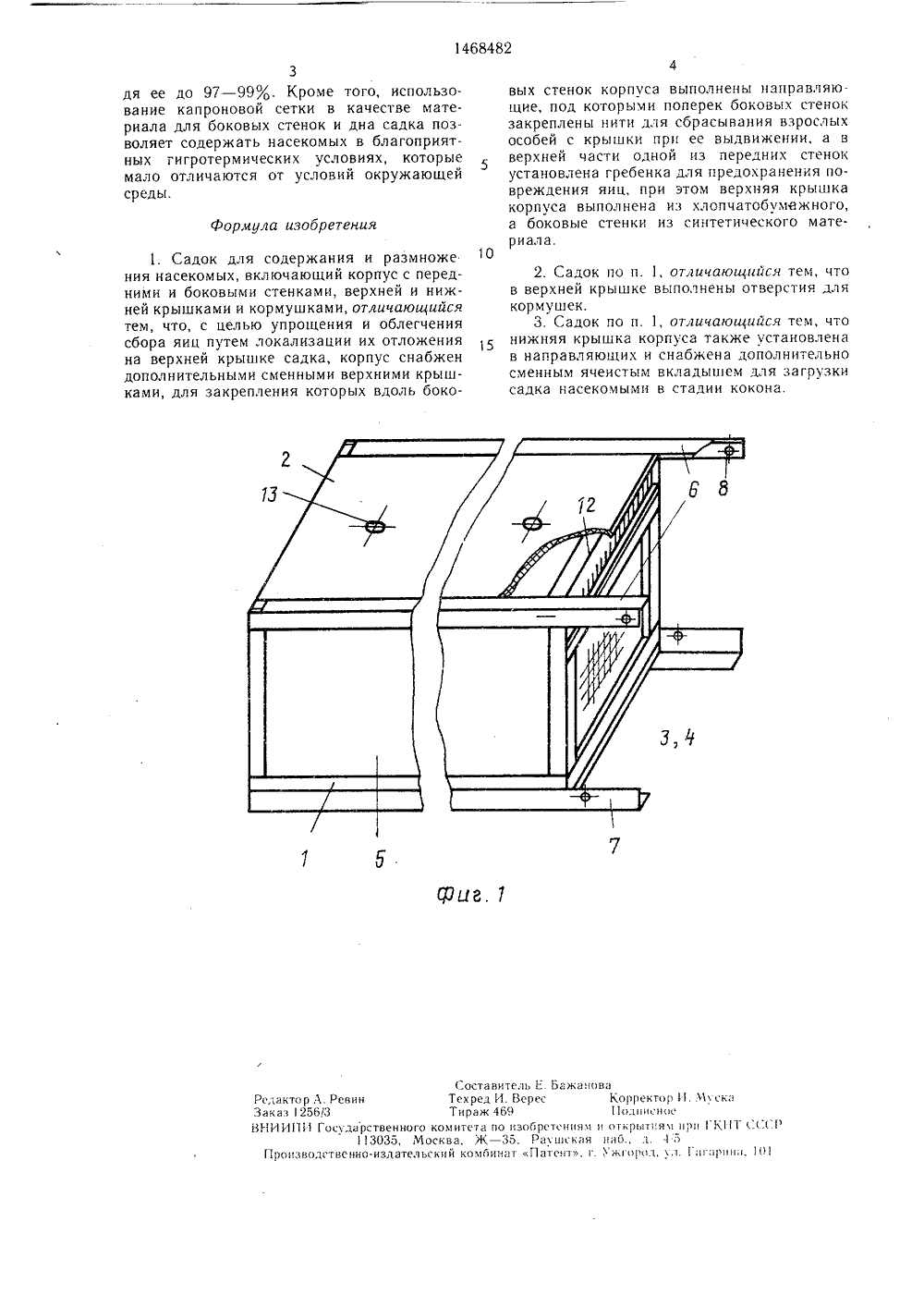

(51)4 А 01 К 67 00 ВИ 063 НИ1 Юйб И Е:"Я,фчБЛИО1- ". САНИЕ ИЗОБРЕТЕН ВТОРСК 00 15 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР СВИДЕТЕЛЬСТВУ(7 ) Всесоюзный научно-исследовательскийинститут биологических методов защитырастений(56) Бегляров М. М. и др. Методическиеуказания по массовому разведению и испытанию эффективности златоглазки обыкновенной. М.: Колос, 1972.(54) САДОК ДЛЯ СОДЕРЖАНИЯ ИРАЗМНОЖЕНИЯ НАСЕКОМЪХ(57) Изобретение относится к защите растений, в частности к массовому разведению насекомых, например златоглазки обыкновенной. Цель изобретения - упрощение и облегчение сбора яиц путем локализации их отложения на верхней крышке садка, Садок для содержания и размножения насекомых имеет несколько сменных крышек 2, внутренняя поверхность 10 которых обтянута хлопчатобумажной тканью. Боковые стенки садка обтянуты капроновой сеткой 5. Насекомые откладывают до 9900 яиц на крышку 2 благодаря выполнению ее рабочей поверхности из натурального материала. После заполнения крышки 2 яйцами ее выдвигают по направляющим 6 и заменяют другой. Для предохранения яиц от повреждения на пути перемещения крышки 2 установлена гребенка 9, а для стряхивания имаго с крышки на корпусе 1 закреплены нити 2. Насекомые получают корм из кормушек 13. Локализация яйцекладки на верхней поверхности садка сводит сбор яиц к простой замене крышек. 2 з.п.ф-лы, 2 ил.Изобретение относится к защите растений, в частности к массовому разведению насекомых, откладывающих стебельчатые яйца (например, златоглазки обыкновенной), и может быть использовано на биофабриках при производстве полезных насекомых, имеющих широкое применение в биологической борьбе с вредителями сельскохозяйственных культур.Цель изобретения - упрощение и облегчение сбора яиц путем локализации их отложения на верхней крышке садка.На фиг. 1 изображен предлагаемый садок, общий нид; на фиг. 2 - то же, вид сбоку в г,родольном разрезе.Садок состоит из корпуса 1, имеющего форму параллелепипеда, верхней крышки 2, нижней крышки 3 и ячеистого вкладыша 4. Корпус 1 представляет собой каркас, все боковые стенки которого обтянуты изнутри капроновой сеткой 5, снабженный двумя парами направляющих 6 и 7, по которым выдвигаются соответственно крышки 2 и 3. Направляющие 6 и 7 снабжены упорами 8, кото-. рые придерживают крышки 2 и 3 после их выдвижения для замены другими. Поперек движения верхней крышки 2 установлена гребенка 9, которая прикреплена к передней стенке корпуса 1. Перед гребенкой 9 на расстоянии 0,5 в 1,0 мм от поверхности 10 крышки 2, служагцей субстратом для откладки стебельчатых яиц 11, натянуты две тонкие нити 12. Верхняя крышка 2 выполнена в виде пластины с двумя отверстиями, в которые вмонтированы кормушки 13. Обращенная вниз поверхность 10 крышки 2 обтянута хлопчатобумажной тканью. Снизу корпус 1 закрыт крышкой 3 или ячеистым вкладьпнем 4, которые вылвигаются по направляющей 7.Крышка 3 представляет собой рамку с на. тянутой на ней капроновой сеткой 5. Ячеистый вкладыш 4 выполнен в виде многоячеистой решетки 14, нижняя сторона которой обтянута капроновой сеткой 15, и предназначен для получения в нем коконов злато- глазки обыкновенной.Садок работает следующим образом, Насекомых помещают в садок, в котором происходит их спаривание, откладка яиц и производится их подкармливание. Для загрузки садка могут быть использованы насекомые находящиеся в двух стадиях своего развития - имаго или куколки. Вылетевшие из коконов имаго златоглазки предварительно собираются в отдельный контейнер, из которого они заселяются в садок через отверстия верхней крышки 2, закрываемые корму шка м и3.Для загрузки садка насекомыми, находящимися в другой стадии своего развития - стадии куколки, используется ячеистый вкладыш 4, который выдвигаются по направляющей 7, заменяя нижнюю крышку 3. Замена нижней крышки 3 ячеистым вклады 5 1 О 5 20 25 30 35 40 45 50 55 шегл 4, н ячейках которого находятся коконы, осуществляется за 1 - 2 дня до вылета из них имаго златоглазки.Корм насекомым подается с помощью кормушек 13, которые заправляются питательной средой, В течение первых 4 - 5 дней после вылета имаго, новые порции корма выдаются по мере его расхода, заменяя кормушки 13.Имаго златоглазки обсиживают в садке сетчатые боковые стенки и обтянутую хлопчатобумажной тканью поверхность 10 верхней крышки 2, на которой они откладывают основную массу своих стебельчатых яиц (-99 О). Отложенные яйца имеют овальную форму и средние размеры, равные 0,9 х 0,4 мм, при этом длина стебелька равна 1,4 - 5,0 мм. Как только начинается яйцекладка, верхняя крышка 2, на поверхности которой отложены яйца златоглазки, ежедневно заменяет. ся новой, аналогичной крышкой.Замена производится путем выдвижения по направляющей 6 сменной крышки 2. При выдвижении верхней крышки 2 яйца 11 златоглазки проходят через зазоры, равные 0,5 - 1,0 мм, между поверхностью 10 откладки яиц и нитями 12, а также сквозь зубья гребенки 9. Имаго златоглазки, сидящие на поверхности 10 откладки яиц, касаясь нитей 12, покидают поверхность. Этим предотвращается их защемление и травмирование на линии контакта гребенки 9 с поверхностью О откладки яиц.Оптимальные величины зазора межл, поверхностью О откладки яиц и нитями 12, а также расположение нитей между собой и относительно гребенки установлень 1 эксперименталь;и.Удаление нити на расстояние 0,5 - 1,0 мм от поверхности откладки позволяет полностью удалить с нее имаго златоглазки не повреждая прн этом яиц. Удаление нити на 5 - 10 мм от гребенки препятствует попаданию насекомых на линии контакта гребенки с поверхностью откладки яиц. Установка второй нити позволяет разгрузить первую нить от чрезмерной нагрузки и принять на себя основную часть насекомых и обеспечить стабильную и надежную работу узла в целом.В яйцекладный период замена кормушек 13 осуществляется одновременно со сменой верхней крышки, в отверстия которой они закреплены,Наибольшее количество яиц отложено на палаточную и хлопчато-бумажную ткани. Использование этих материалов в качетве искусственного субстрата для отклалки яиц позволяет донести концентрацию яйцекладки на верхнюю крышку осадка до 88 - 92 Я. Подбор конструкционных материалов лля боковых стенок и нижней крышки, которые снижают процент откладки насекомыми яиц на них, позволяет усилить локализацию яйцеклалки на верхней крышке салка, лово1468482 Формула изобретения Составитель Е Бажанова Редактор Л. Ревин Техред И. Верес Корректор 1. М) ска Заказ256/3 Тираж 46 ч Подписное БНИИПГ Государственного кол)итета по изобрстлнияя н откр)ятияч нри ГК 11 Т СССР13035, Москва, Ж - 35. Рал инская на 6., д. 4 5 Производственно.издате.чьский комбинат Гатснт, г. Ужгород, ) д.агарцин, 1)13дя ее до 97 - 99 о;. Кроме того, использование капроновой сетки в качестве материала для боковых стенок и дна садка позволяет содержать насекомых в благоприятных гигротермических условиях, которые мало отличаются от условий окружающей среды. 1. Садок для содержания и размноже ния насекомых, включающий корпус с передними и боковыми стенками, верхней и нижней крышками и кормушками, отличающийся тем, что, с целью упрощения и облегчения сбора яиц путем локализации их отложения на верхней крышке садка, корпус снабжен дополнительными сменными верхними крышками, для закрепления которых вдоль боковых стенок корпуса выполнены направляющие, под которыми поперек боковых стенок закреплены нити для сбрасывания взрослых особей с крышки при ее выдвижении, а в верхней части одной из передних стенок установлена гребенка для предохранения повреждения яиц, при этом верхняя крышка корпуса выполнена из хлопчатобумажного, а боковые стенки из синтетического мате риала.102. Садок по и. 1, отличающийся тем, чтов верхней крышке выполнены отверстия для кормушек.3. Садок по п. 1, отличающийся тем, чтонижняя крышка корпуса также установлена в направляющих и снабжена дополнительно сменным ячеистым вкладьппем для загрузки садка насекомыми в стадии кокона.
