Способ определения условного предела текучести материалов при высокоскоростном деформировании

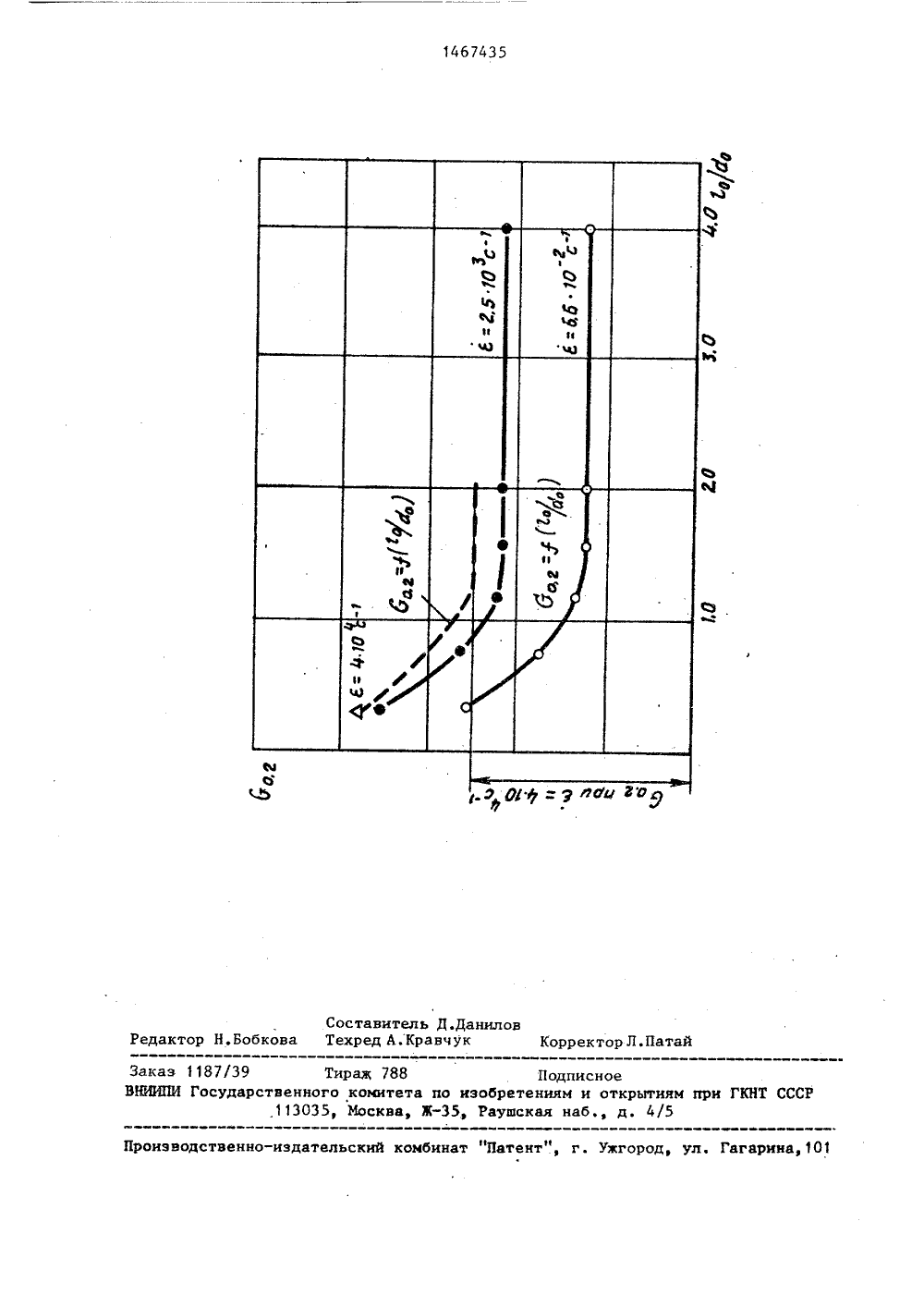

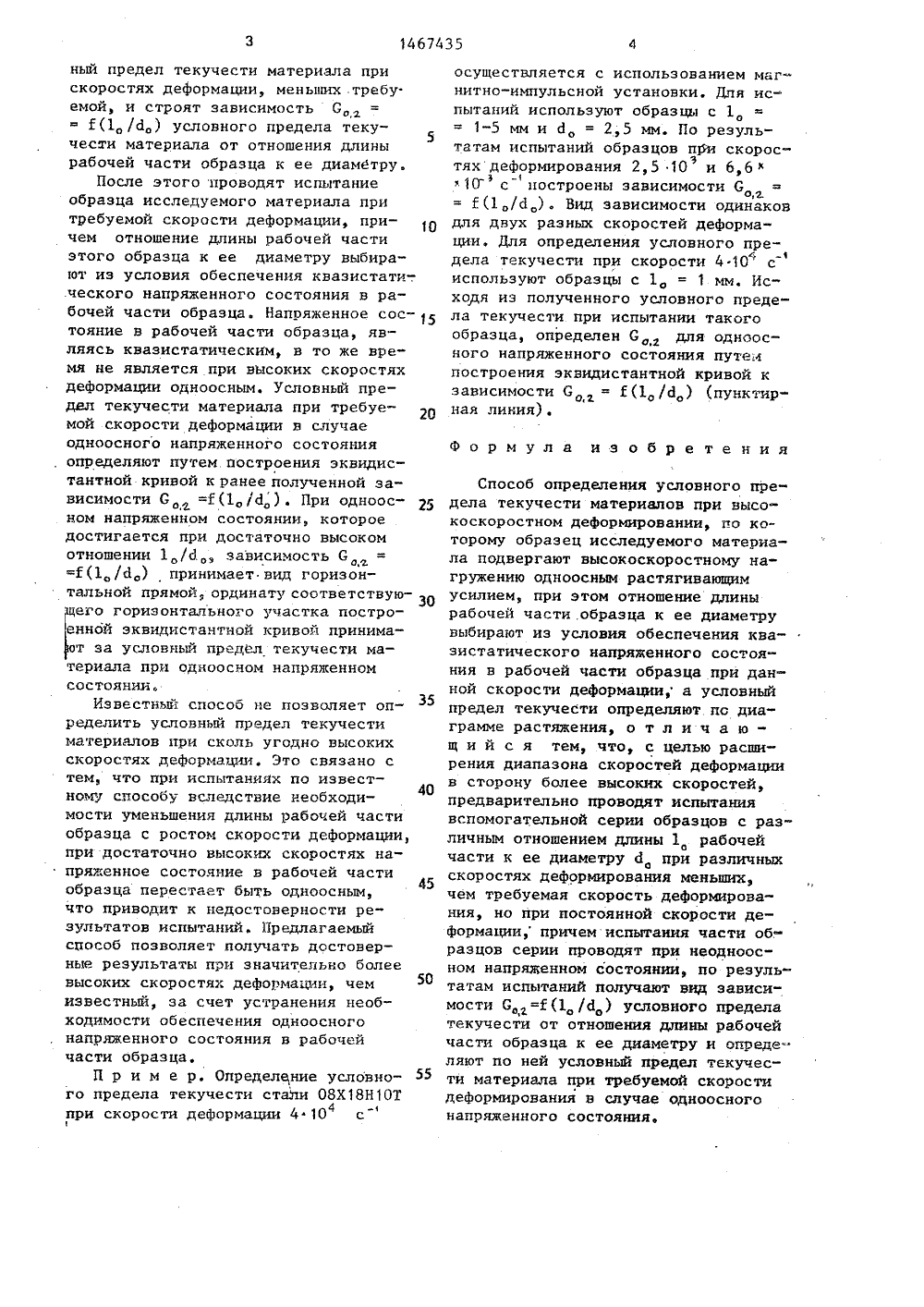

А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56)Степанов Г.В. Упругопластическоедеформирование материалов под действием импульсных нагрузок, - КиевНаукова думка, 1979, с. 76-80.(54) СПОСОБ ОПРЕДЕЛЕНИЯ УСЛОВНОГОПРЕДЕЛА ТЕКУЧЕСТИ МАТЕРИАЛОВ ПРИВЫСОКОСКОРОСТНОМ ДЕФОРМИРОВАНИИ(57) Изобретение относится к исследованию прочностных свойств материалов, а именно к способам определения условного предела текучестипри высоких скоростях деформации.Целью изобретения является расши 1Изобретение относится к исследованию прочностных свойств материалов, а именно к способам определения условного предела текучести при высоких скоростях деформации.Целью изобретения является, расширение диапазона скоростей деформации в сторону более высоких скоростей,На чертеже представлены зависимости С =Е(1, /Й,) условного предела текучести от отношения длины 1 рабочей части образца к ее диаметру Й, при различных скоростях деформации.Способ осуществляется следующим образом. рение диапазона скоростей деформации в сторону более высоких скоростей. Способ осуществляется следующим образом. Предварительно проводят испытания вспомогательной серии образцов с различным отношением длины рабочей части образца к ее диаметру. Часть образцов серии при испытаниях находится в неодноосном налряженном состоянии. Предварительные испытания проводят при скоростях деформации меньших, чем требуемая скорость деформации. По результатам испытаний получают вид зависимости 61(1 /Й,) условного предела текучести от отношения длины рабочей части образца к ее диаметру, определяют по ней условный предел текучести материала при требуемой скорости деформации в случае,одноосного напряженного состояния. 1 ил. Предварительно проводят испытания вспомогательной серии образцов с различным отношением длины 1 рабочей части образца к ее диамет" ру 6 причем для части образцов серии зто отношение таково, что напряженное состояние в рабочей части образца при высокоскоростном нагружении растягивающим усилием не является одноосным. Испытания проводят при скоростях деформации меньших, чем скорость, при которой необходимо определить условньй. предел текучести исследуемого материала. В результате испытаний по диа-. грамме растяжения определяют услов 1467435ный предел текучести материала при скоростях деформации, меньших требу. емой, и строят зависимость СЕ(1 /Й,) условного предела текучести материала от отношения длины рабочей части образца к ее диаметру.После этого проводят испытание образца исследуемого материала при требуемой скорости деформации, причем отношение длины рабочей части этого образца к ее диаметру выбирают из условия обеспечения квазистати-. .ческого напряженного состояния в рабочей части образца. Напряженное сос тояние в рабочей части образца, являясь квазистатическим, в то же время не является при высоких скоростях деформации одноосным. Условный предан текучести материала при требуемой скорости деформации в случае одноосного напряженного состояния , определяют путем построения эквидистантной кривой к ранее полученной за" висимости С, =Г(1, /й,) . При одноосном напряженном состоянии, которое достигается при достаточно высоком отношении 1 Я зависимость СГ(1 /й,) принимает вггд горизонтальной прямой,ординату соответствуюего горизонтального участка построенной эквидистантной кривой принимат за условный предел текучести материала при одноосном напряженном состоянии.Известный способ ие позволяет определить условный предел текучести материалов при сколь угодно высоких скоростях деформации, Это связано с тем, что при испытаниях по извест 40 ному способу вследствие необходимости уменьшения длины рабочей части образца с ростом скорости деформации, при достаточно высоких скоростях напряженное состояние в рабочей части45 образца перестает быть одноосным, что приводит к недостоверности результатов испытаний. Предлагаемый способ позволяет получать достоверные результаты при значительно более высоких скоростях деформации, чем известный, за счет устранения необходимости обеспечения одноосного напряженного состояния в рабочей части образца.П р и м е р. Определение условно го предела текучести стагги 08 Х 18 Н 10 Т при скорости деформации 4 10 с осуществляется с использованием магнитно-импульсной установки, Для испытаний используют образцы с 1,1-5 мм и д = 2,5 мм. По результатам испытаний образцов п 15 м скоростях деформирования 2,5 10 и б,бз10 с построены зависимости С = Е(1,Я,). Вид зависимости одинаков для двух разных скоростей деформации. Для определения условного пре дела текучести при скорости 4-10 с используют образцы с 1 О = 1 мм. Исходя из полученного условного предела текучести при испытании такого образца, определен С д для одноосного напряженного состояния путем построения эквидистантной кривой к зависимости Со = Й(1 /д) (пунктирная линия)Формула и з обре т е н и яСпособ определения условного предела текучести материалов при высокоскоростном деформировании, по которому образец исследуемого материала подвергают высокоскоростному нагружению одноосным растягивающим усилием, при этом отношение длины рабочей части .образца к ее диаметру выбирают из условия обеспечения квазистатического напряженного состояния в рабочей части образца при данной скорости деформации; а условный предел текучести определяют по диаграмме растяжения, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона скоростей деформации в сторону более высоких скоростей, предварительно проводят испытания вспомогательной серии образцов с различным отношением длины 1, рабочей части к ее диаметру Й, при различных скоростях деформирования меньших, чем требуемая скорость деформирования, но при постоянной скорости деФормации, причем испытания части образцов серии проводят при неодноосном напряженном состоянии, по результатам испытаний получают вид зависимости С,=й(1, й ) условного предела текучести от отношения длины рабочей части образца к ее диаметру и определяют по ней условный предел текучести материала при требуемой скорости деформирования в случае одноосного напряженного состояния.14 б 7435 Составитель Д.Даниловактор Н.Бобкова Техред А.Кравчук Корректор Л.Пата роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,10 аказ 1187/39 Тираж 788НИИПИ Государственного комитета113035, Москва,Подписноеизобретениям и открытиям при ГКНТ СССР5, Раушская наб., д. 4/5
