Преобразователь уровня напряжения

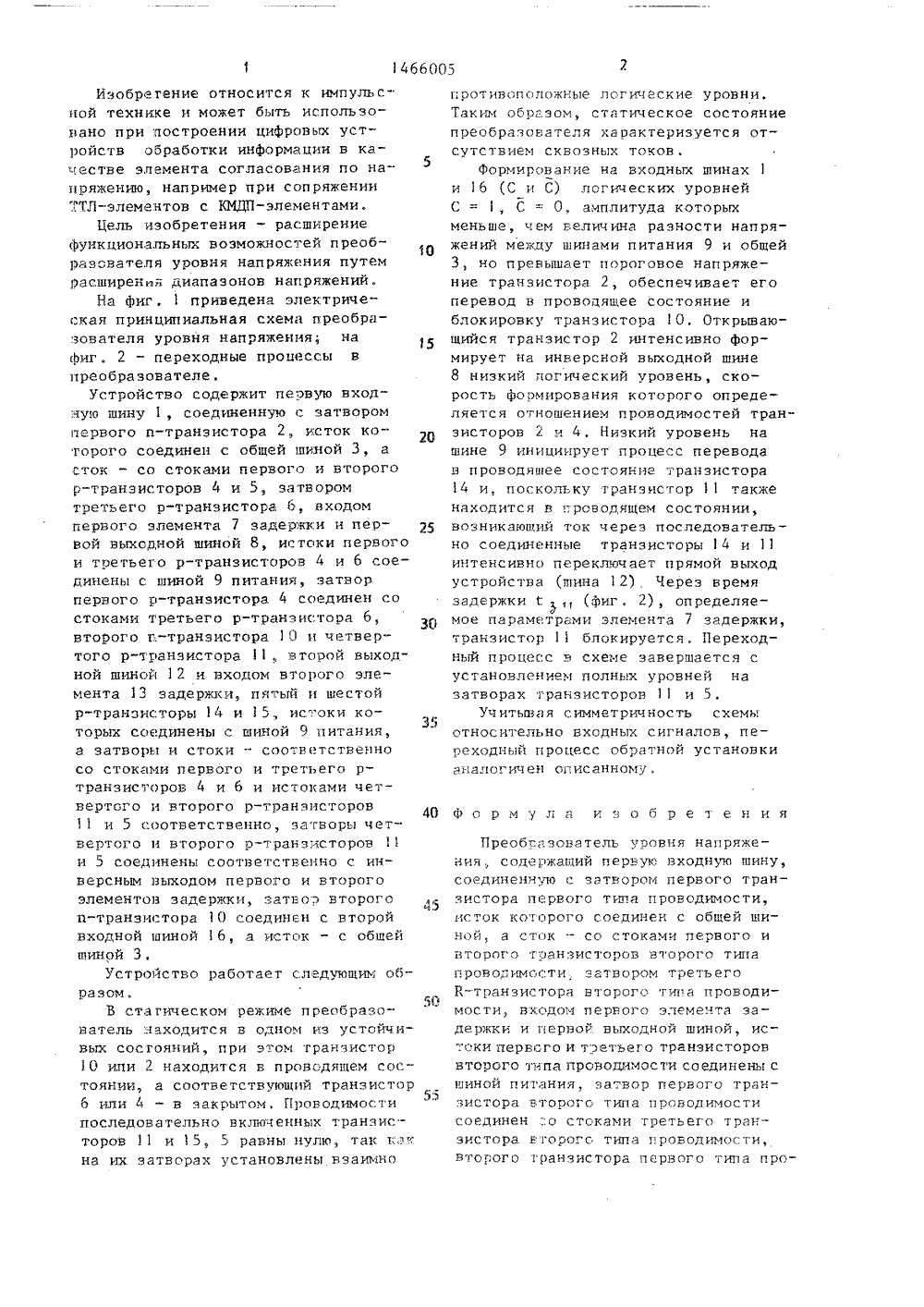

-2 Бюл. 11 1 Оотный, В,А. Максимвич8. 8)свидетельство03 К 19/00, 1идетельство ССН 03 К 19094,СССР976,СР198 т о входнои нальных цифровых ОсудАРстэенный ИОмитетизоБРетениям и отюътиямПРИ ГКНТ СССР(54) ПРЕОБРАЗОВАТЕЛЬ УРОВНЯ НАПРЯЖЕНИЯ(57) Изобретной техникено в качествния по напря ение относится к импульси может быть использовае элемента согласоважению при построенииройств обработки информации, напримег при сопряжении ТТЛ- элементов с КМДП-элементами, Цель изобретения - расширение функциональных возможностей преобразователя уровня напряжения путем расширения диапазонов напряжений. Преоб - разователь содержит первую входную шину 1, первый, второй и-транзисторы 2 и 1 О, общую шину 3, первый, второй, третий, четвертый р-транзисторы 4, 5, 6, 11, первый, второй эле менты 7 и 1 3 задержки, гервуювторую выходные шины 8 и 12, шину 9 питания. Поставленная цель достигаа ся а счет введения пятого и шест го р в транзистор 14 и 15, второйшины 16 и новых функциосвязей;ил.Изобретение относится к импульс" ной технике и может быть использовано при построении цифровых уст-. ройств обработки информации в качестве элемента согласования по напряжению, например при сопряжении ТТЛ-элементов с КМДП-элементами,Цель изобретения - рас:ширение функциональных возможностей преобразователя уровня напряжения путем расширеня диапазонов напряжений.На фиг, 1 приведена электрическая принципиальная схема преобразователя уровня напряжения; на фиг. 2 - переходные процессы в преобразователе.Устройство соцержит первую входную шину 1, соединенную с затвором первого и-транзистора 2, исток которого соединен с общей шиной 3, а сток - со стоками первого и второго р-транзисторов 4 и 5, затвором третьего р-транзистора 6, входом первого элемента 7 задержки и первой выходной шиной В, истоки первого и третьего р-транзисторов 4 и 6 соединены с шиной 9 питания, затвор первого р-транзистора 4 соединен со стоками третьего р-транзистора 6, второго г.,-транзистора. 1 0 и четвертого р-транзистора 11второй выходной шиной 1 2 и входом второго элемента 13 задержки, пятый и шестой р-транзисторы 1 4 и 1 5 истоки которых соединены с ниной 9 питания, а затворы и стоки - соответственно со стоками первого и третьего ртранзисторов 4 и 6 и истоками четвертого и второго р-транзисторов 11 и 5 соответственно, затворы четвертого и второго р-гранзисторов 1 и 5 соединены соответственно с инверсным выходом первого и второгоэлементов задержки, затвор второгои-транзю тора 10 соединен с второйвходной шиной 6, а исток - с обшейшиной 3.Устройство работает следующим образом,В статическом режиме преобразователь находится в одном из устойчивых состояний, при этом транзистор10 или 2 находится в проводящем состоянии, а соответствующий транзистор6 или 4 - в закрытом. Проводимостипоследовательно включенных транзисторов 11 и 1 5, 5 равны нулю, так ко",на их затворах установлены взаимно противоположные логические уровни.Таким обрезом, статическое состояниепреобразователя характеризуется отсутствием сквозных токов,Формирование на входных шинах 1и 16 (С и С) логических уровнейС = 1 С =: О, амплитуда которыхменьше, чем величина разности напряжений между шинами питания 9 и общей3, но превышает пороговое напряжение транзистора 2, обеспечивает егоперевод в проводящее состояние иблокировку транзистора 1 О, Открывающийся транзистор 2 интенсивно формирует на инверсной выходной шинеЯ низкий логический уровень, ско -рость формирования которого определяется огнощением проводимостей транзисторов 2 и 4. Низкий уровень нашине 9 инициирует процесс переводав проводящее состояние транзистораи, поскольку транзистор 11 такженаходится в проводящем состоянии,возникающий ток через последовательно соединенные транзисторы 1 4 и 11интенсивно переключает прямой выходустройства (шина 1 2) Через времязадержки е(фиг, 2), определяемое параметрами элемента 7 задержки,транзистор 11 блокируется. Переходный процес:с в схеме завершается сустановлением полных уровней назатворах транзисторов 11 и 5.Учитывая симметричность схемыотносительно входных сигналов, переходный процесс обратной установкианалогичен ог.исанному,Формула изобретенияПреобразователь уровня напряжения, содержащий первую входную шину, соединенную с затвором первого транзистора первого типа проводимости, исток которого соединен с общей шиной, а сток - со стоками первого и второго транзисторов второго типа проводимости затвором третьего Р-транзистора второго т 1 п а проводимости, вхсдом первого элемента за - держки и первой выходной шиной, истоки первого и третьего транзисторов второго типа проводимости соединены с пиной питания, затвор первого транзистора второгс типа проводимости соединено стеками третьего транзистора второгс типа проводимости, второго транзистора первого типа про4 1466005 Составитель А, Кабановедактор М. Петрова Техред А.Кравчук рректор С, 11 екма каз 957/56ИИПИ Государственного ко113035, Мо Тираж 879митета по изобретениясква, Ж, Раушская исное крытиям при ГКНТ СССРд. 4/5 и а венно-иэдательский комбинат "Патент", г,ужгород, ул. Гагарина,101 изв водимости и четвертого транзисторавторого типа проводимости, второйвыходной шиной и входом второго элемента задержки, о т л и ч а ю щ и йс я тем, что, с целью расширенияфункциональных возможностей, в неговведены пятый и шестой транзисторывторого типа проводимости, истокикоторых соединены с шиной питания,а затворы и стоки - соответственносо стоками первого и третьего транзисторов второго типа проводимостии истоками четвертого и второго транзисторов второго типа проводимостисоответственно, затворы четвертогои второго транзисторов второго типапроводимости соединены соответственно с инверсным выходом первого ивторого элементов задержки, затвор 10 второго транзистора первого типапроводимости соединен с второй входной шиной, а исток - с общей шиной.
