Прибор для испытания грунта на плотность и сдвиг в полевых условиях

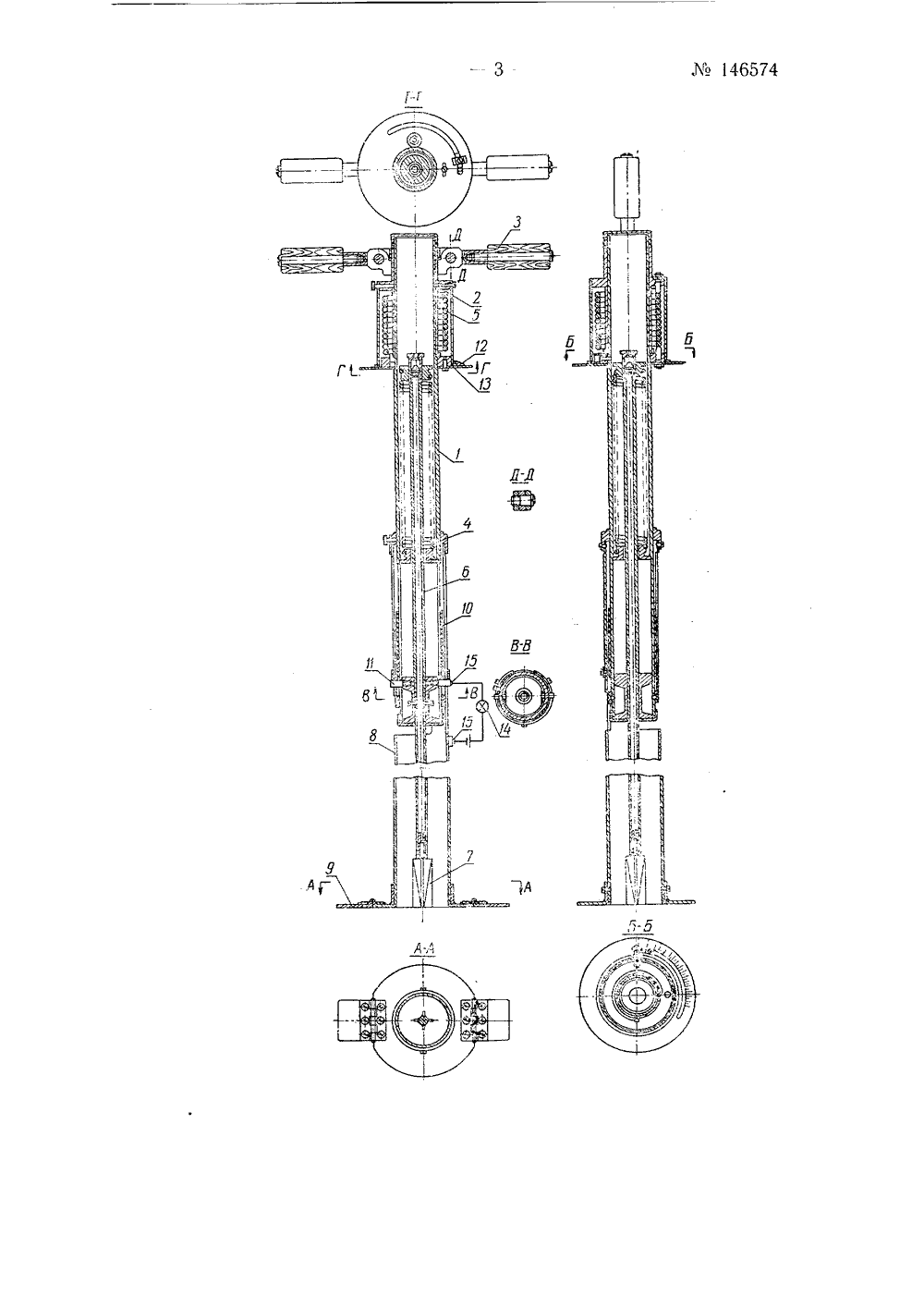

Класс 42 к, 2814 б 574ссс ОПИСАНИЕ ИЗОЬРЕТКНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа172А. А. Никифоров ПРИБОР ДЛЯ ИСПЫТАНИЯ ГРУНТА НА ПЛОТНОСТЬ И СДВИГВ ПОЛЕВЫХ УСЛОВИЯХЗаявлено 15 марта 19 б 1 года за721519/29 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений8 за 1962 г.В известных приборах для испытания грунта на плотность и сдвигв полевых условиях определение усилий вдавливания и сдвигающего крутящего момента осуществляется сложными измерительными устройствами, включающими индикаторы часового типа.Упомянутые приборы имеют сложную конструкцию, значительные габариты и требуют для обслуживания не менее двух человек.Прибор, выполненный согласно изобретению, лишен указанных недостатков. В целях упрощения конструкции и быстроты проведения испытания, крутящий момент сдвига в предлагаемом приборе воспринимается работающей на скручивание винтовой пружиной. Один конец упомянутой пружины соединен со стержнем, несущим вдавливаемый и поворачиваемый в грунте наконечник, а другой ее конец сочленен с движком, перемещающимся в прорези со шкалой.Описываемый прибор оснащен также световой сигнализацией, облегчающей контроль за погружением в грунт наконечника. С этой целью на корпусе прибора смонтированы включенные в электрическую цепь контакты, замыкающиеся при вдавливании наконечника в грунт на заданную глубину.Указанные отличия предлагаемого прибора значительно облегчают и ускоряют проведение испытаний грунта на плотность и сдвиг в полевых условиях.Прибор является компактным, транспортабельным и может обслуживаться одним человеком.На чертеже изображена конструкция описываемого прибора (продольные разрезы по взаимно перпендикулярным вертикальным плоскостям и поперечные разрезы по горизонтальным плоскостям А-А, Б-Б, В-В, Г-Г и Д-Д.146574Прибор состоит из корпуса 1, направляющего стакана 2, снабженного рукоятками 3, пружины растяжения 4, пружины кручения 5, стержня б с четырехлопастным наконечником 7 и направляющей трубы 8,укрепленной на опорной плите 9.Усилие вдавливания наконечника в грунт фиксируется указателем 10, а крутящий момент сдвига грунта, передаваемый стержню посредством сухарей 11, отмечается движком 12 на шкале 13. Электрическая лампочка 14 световой сигнализации зажигается при замыкании контактов 15.Прибор устанавливается на грунт опорной плитой 9 и удерживаетсяступнями ног в вертикальном положении. Нажимное усилие, прилокенное к рукояткам 3, передается через направляющий стакан 2 и корпус 1на пружину растяжения 4, перемещая вниз ее нижний конец. По мерерастяжения пружины возрастает усилие, действующее на прикрепленныйк ее верхнему концу стержень б и наконечник 7 погружается в грунт.Направляющая труба 8 обеспечивает строго вертикальное погружение наконечника 7 в грунт.В момент достижения наконечником 7 заданной глубины погрукения в грунт, контакты 15 замыкаются и зажигается лампочка 14, послечего прекращается нажим на рукоятки 3, и корпус 1 прибора возвращается в исходное положение. Усилие вдавливания наконечника вгрунт пропорционально величине растяжения пружины 4 и отсчитывается по градуированной в килограммах шкале при помощи указателя 10,который удерживается трением на корпусе 1,Сдвиг грунта производится поворотом рукоятки 3, Сдвигающий момент через направляющий стакан 2 передается на пружину кручения 5,второй конец которой жестко связан с корпусом 1. Последний, посредством сухарей 11 (один из них служит также в качестве контакта) поворачивает стержень б с наконечником 7, лопасти которого производятсдвиг грунта,Крутящий момент сдвига пропорционален величине скручиванияпружины и отсчитывается при помощи движка 12, перемещающегося впрорези шкалы 13. Последняя градуируется в килограммометрах, чтопозволяет обходиться при пользовании приоором без тарировочныхтаблиц,Предмет изобретения1, Прибор для испытания грунта на плотность и сдвиг в полевых условиях, содержащий корпус с расположенным внутри его стержнем, несущим вдавливаемый на заданную глубину наконечник, снабженный вертикальными лопастями, и рукоятку, передающую усилия на наконечник через систему пружин, о т л и ч а ю щ и й с я тем, что, с целью упрощения и более быстрого проведения испытания, винтовая прукина для передачи момента сдвига от рукоятки на наконечник выполнена работающей на скручивание и связана одним концом со стержнем через корпус прибора при посредстве сухарей, а другим концом сочленена с движком, перемещающимся в прорези горизонтального диска, снабженного шкалой.2, Применение в приборе по п. 1 световой сигнализации о погружении наконечника в грунт на требуемую глубину путем установки на стержне и корпусе прибора контактов, включенных в электрическую цепь.
