Микробарометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

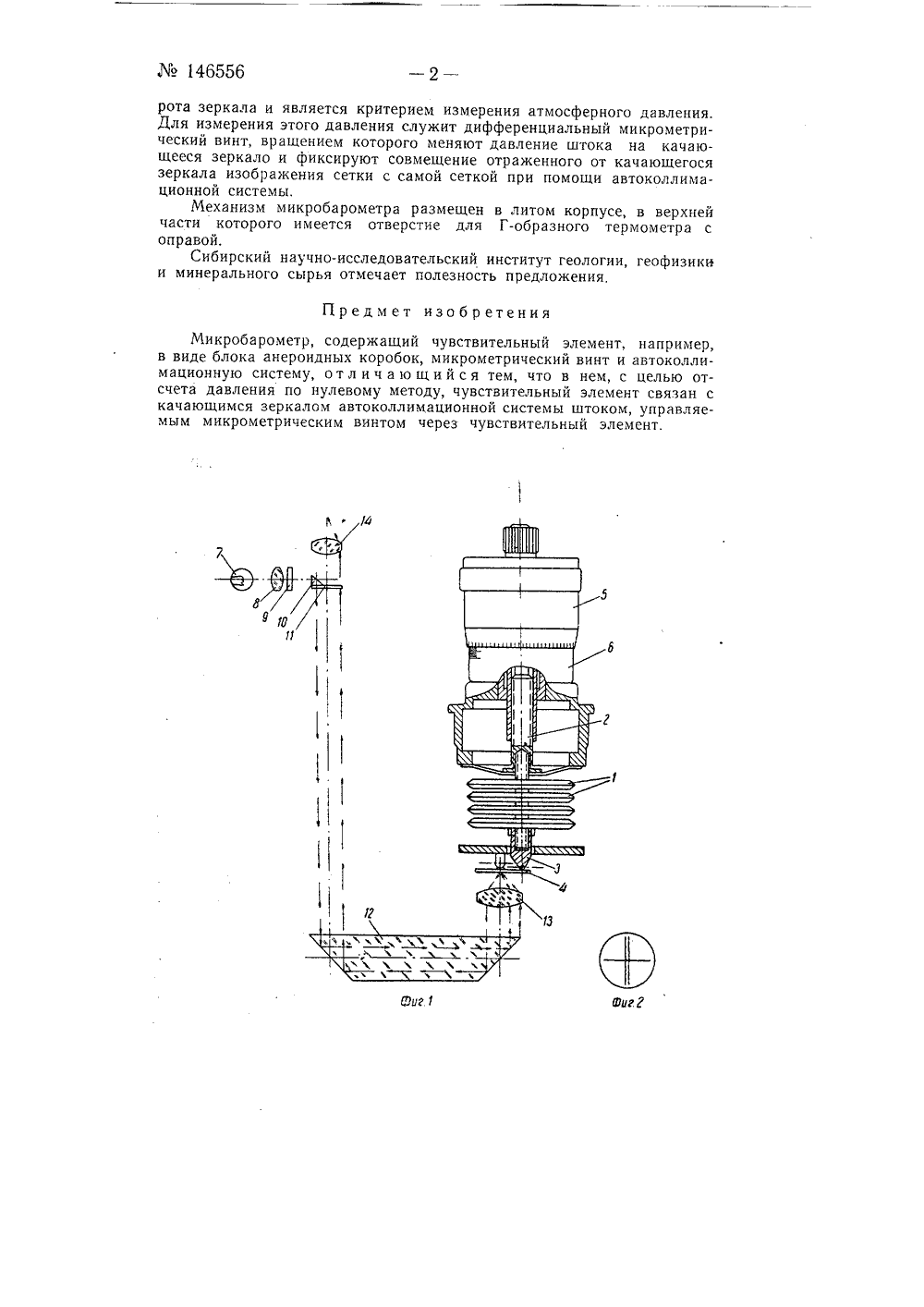

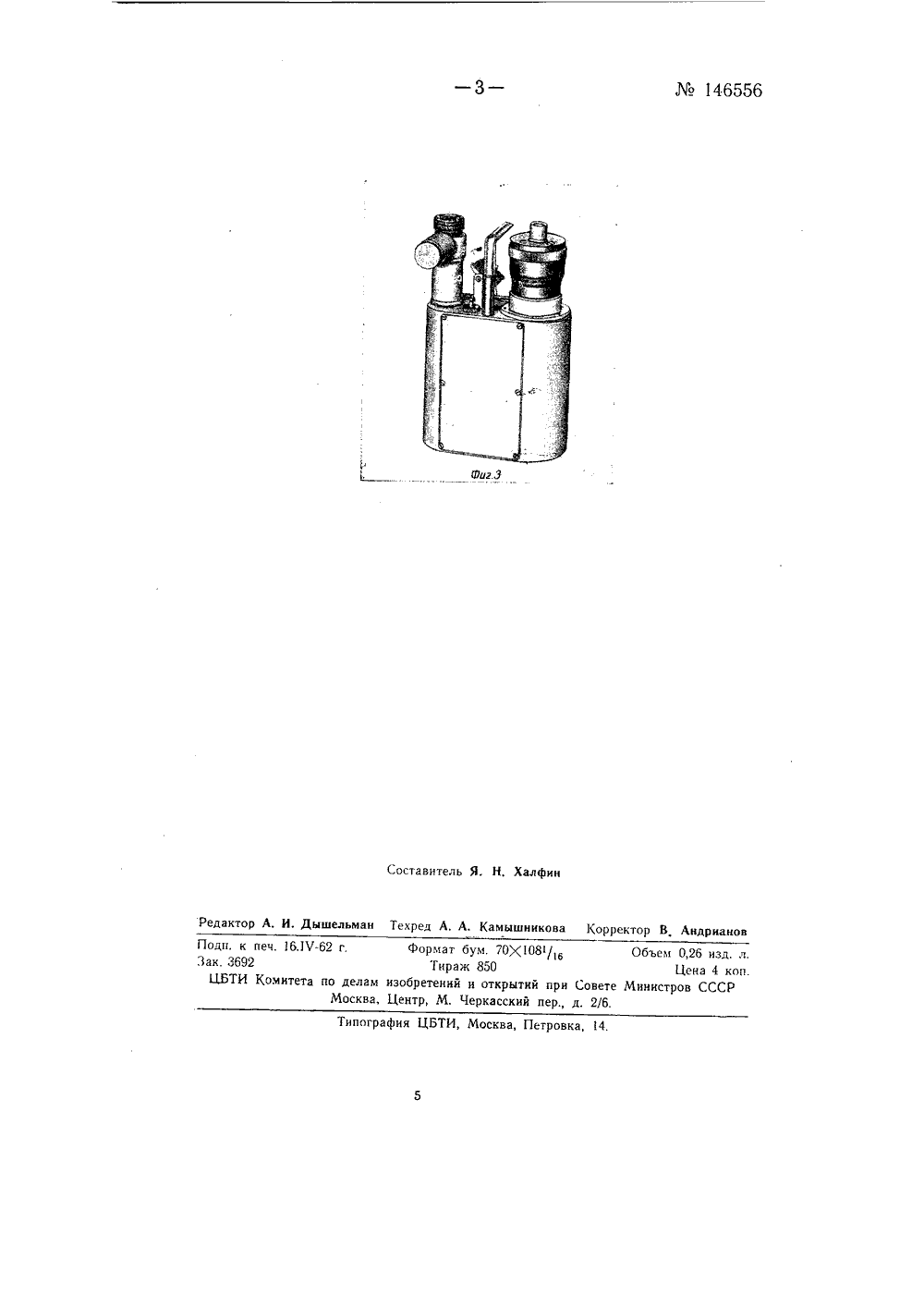

Клсс 421 9 о3% 146556СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 172 А, Г, Прихода, В, А. Куликов, И. Н. Кулаков и Д, Ф. УманцевМИ КРОБАРОМЕТРЗаявлено 8 сентября 1961 г. за744081/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений8 за 1962 г.Известны микробарометры, содержащие чувствительный элемент, например, в виде блока анероидных коробок, микрометрический винт и автоколлимационную систему.Описываемый микробарометр отличается от известных тем, что чувствительный элемент связан с качающимся зеркалом автоколлимационной системы штоком, управляемым микрометрическнм винтом через чувствительный элемент.На фиг. 1 изображена принципиальная схема микробарометра; на фиг. 2 - сетка; на фиг. 3 - микробарометр.Действия прибора основаны на уравновешивании атмосферного давления упругой силой мембранных оснований анероидных коробок. Отсчетным устройством является оптико-механическая система.Чувствительный элемент состоит из четырех последовательно соединенных анероидных коробок 1. Один конец блока коробок неподвиж. но соединен с дифференциальным микрометрическим винтом 2, второй свободный конец 3 (шток) касается качающегося зеркала 4. Микрометрический винт снабжен барабаном 5, с нанесенными на него делениями; на гильзе б винта также имеются деления, по которым отсчитывается число оборотов микрометрического винта. Микробарометр работает следующим образом. Лучи света от источника 7, проходя через конденсор 8, светофильтр 9 и призму 10; освещают сетку 11. Изображение сетки, пройдя через призму 12 и объектив 13, попадает на зеркало 4 и, отразившись, попадает в фокальную плоскость окуляра 14. При горизонтальном положении зеркала 4 автоколлимационное изображение сетки должно совмещаться с самой сеткой 11. При изменении атмосферного давления шток 3 толкает зеркало 4. Поворот зеркала вызывает смещение в поле автоколлимационного изображения сетки (см, рис. 2; смещение показано штриховыми линиями), Это смещение пропорционально углу пово146556 рота зеркала и является критерием измерения атмосферного давления. Для измерения этого давления служит дифференциальный микрометрический винт, вращением которого меняют давление штока на качающееся зеркало и фиксируют совмещение отраженного от качающегося зеркала изображения сетки с самой сеткой при помощи автоколлимационной системы,Механизм микробарометра размещен в литом корпусе, в верхней части которого имеется отверстие для Г-образного термометра с оправой.Сибирский научно-исследовательский институт геологии, геофизики и минерального сырья отмечает полезность предложения,Предмет изо бр етенияМикробарометр, содержащий чувствительный элемент, например, в виде блока анероидных коробок, микрометрический винт и автоколлимационную систему, от л и ч а ю щи й с я тем, что в нем, с целью отсчета давления по нулевому методу, чувствительный элемент связан с качающимся зеркалом автоколлимационной системы штоком, управляемым микрометрическим винтом через чувствительный элемент. 1 О. Дышельма едактор 6.1 ЧТипография ЦБТИ, Москва, Петровка, 14. Поди. к печ. 1Лак. 3692ЦБТИ Комитета поМ Формат бум. 70)(ОТираж 850лам изобретений и открытиква, Центр, М, Черкасский/16 Объем 0,26 изд. лЦена 4 коппри Совете Министров СССРер., д. 2/6.
