Установка для исследования процессов вытеснения и фильтрации жидкостей

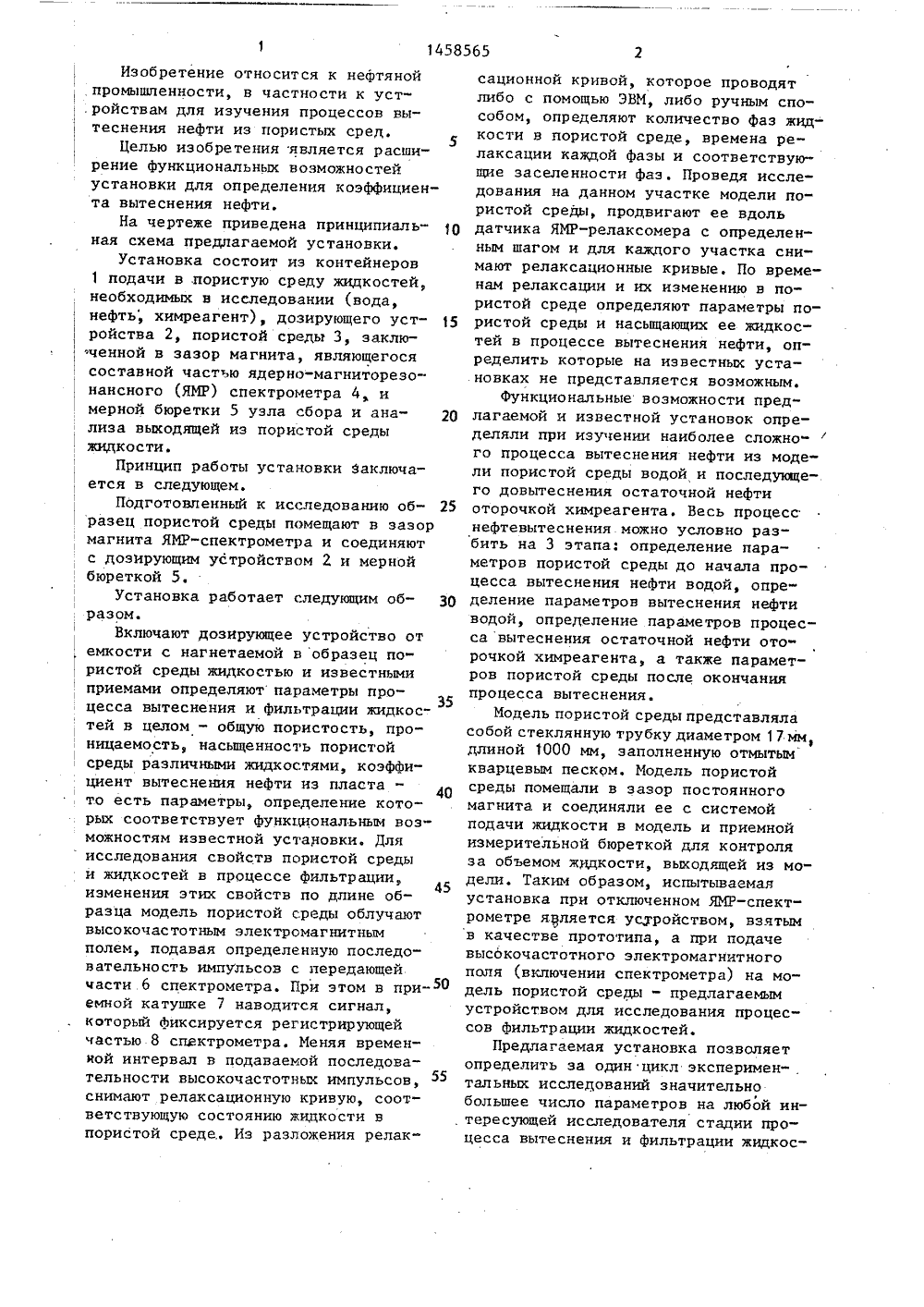

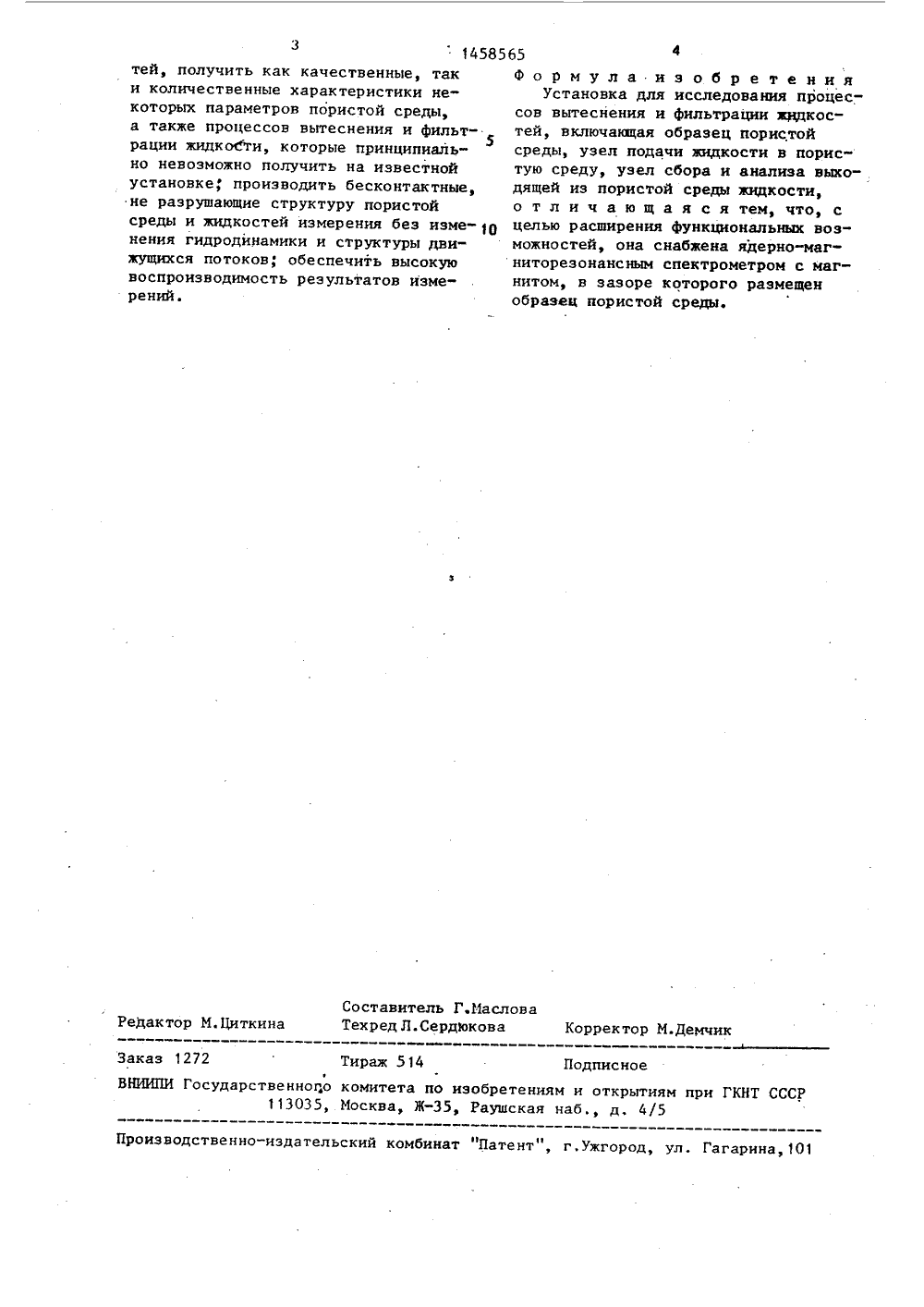

, .ройствам для изучения процессов вытеснения нефти из пористых сред.5Целью изобретения является расширение функциональных возможностейустановки для определения коэффициента вытеснения нефти.На чертеже приведена принципиаль Оная схема предлагаемой установки.Установка состоит иэ контейнеров1 подачи в .пористую среду жидкостей,необходимых в исследовании (вода,нефть, химреагент), дозирующего устройства 2, пористой среды 3, эаключенной в зазор магнита, являющегосясоставной частью ядерно-магниторезонансного (ЯМР) спектрометра 4, имерной бюретки 5 узла сбора и анализа выходящей из пористой средыжидкостиПринцип работы установки Заключается в следующем.Подготовленный к исследованию образец пористой среды помещают в зазормагнита ЯМР-спектрометра и соединяютс дозирующим устройством 2 и мернойбюреткой 5.Установка работает следующим образом.Включают дозирующее устройство отемкости с нагнетаемой в образец пористой среды жидкостью и известнымиприемами определяют параметры процесса вытеснения и фильтрации жидкостей в целом - общую пористость, проницаемость, насыщенность пористойсреды различными жидкостями, коэффициент вытеснения нефти из пласта "то есть параметры, определение которых соответствует функциональным возможностям известной установки. Дляисследования свойств пористой средыи жидкостей в процессе Фильтрацииизменения этих свойств по длине образца модель пористой среды облучаютвысокочастотным электромагнитнымполем, подавая определенную последовательность импульсов с передающейчасти 6 спектрометра. При этом в при емной катушке 7 наводится сигнал,который фиксируется регистрирующейчастью 8 спяктрометра. Меняя временной интервал в подаваемой последовательности высокочастотных импульсов,снимают релаксационную кривую, соответствующую состоянию жидкости впористой среде. Из разложения релак" сационной кривой, которое проводят либо с помощью ЭВМ, либо ручным способом, определяют количество фаз жидкости в пористой среде, времена релаксации каждой фазы и соответствующие заселенности фаз. Проведя исследования на данном участке модели пористой среды, продвигают ее вдоль датчика ЯМР-релаксомера с определенным шагом и для каждого участка снимают релаксационные кривые, По временам релаксации и их изменению в пористой среде определяют параметры пористой среды и насыщающих ее жидкостей в процессе вытеснения нефти, определить которые на известных установках не представляется возможным.Функциональные возможности предлагаемой и известной установок определяли при изучении наиболее сложного процесса вытеснения нефти из модели пористой среды водой и последующего довытеснения остаточной нефти оторочкой химреагента. Весь процесс нефтевытеснения.можно условно разбить на 3 этапа; определение параметров пористой среды до начала процесса вытеснения нефти водой, определение параметров вытеснения нефти водой, определение параметров процесса вытеснения остаточной нефти оторочкой химреагента, а также параметров пористой среды после окончания процесса вытеснения.Модель пористой среды представляла собой стеклянную трубку диаметром 17 мм, длиной 1000 мм, заполненную отмытым кварцевым песком. Модель пористой среды помещали в зазор постоянного магнита и соединяли ее с системой подачи жидкости в модель и приемной измерительной бюреткой для контроля за объемом жидкости, выходящей из модели. Таким образом, испытываемая установка при отключенном ЯМР-спектрометре является устройством, взятым в качестве прототипа, а при подаче высокочастотного электромагнитного поля (включении спектрометра) на модель пористой среды - предлагаемым устройством для исследования процессов Фильтрации жидкостей.Предлагаемая установка позволяет определить за один цикл экспериментальных исследований значительноФ большее число параметров на любой интересующей исследователя стадии процесса вытеснения и фильтрации жидкосСоставитель Г.МасловаТехред Л. Сердюкова Корректор М.Демчик Редактор М.Циткина Заказ 1272 Тираж 514 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина,101 314585654 тей, получить как качественные, так ф о р м у л а и э о б р е т е н и я и количественные характеристики не- Установка для исследования процес- которых параметров пористой среды, сов вытеснения и фильтрации жидкоса также процессов вытеснения и фильт- тей включающая образец пористой5рации жидкости, которые принципиаль- среды, узел подачи жидкости в порисно невозможно получить на известной тую среду, узел сбора и анализа выхо- . установке, производить бесконтактные, дящей из пористой среды жидкости, не разрушающие структуру пористой о т л и ч а ю щ а я с я тем, что, с среды и жидкостей измерения без изме О целью расширения функциональных вознения гидродинамики и структуры дви- можностей, она снабжена ядерно-магжущихся потоков; обеспечить высокую ниторезонансным спектрометром с магвоспроизводимость результатов изме- . нитом, в зазоре которого размещен реннй. образец пористой среды.
