Преобразователь минимального значения пульсирующего напряжения в постоянное напряжение

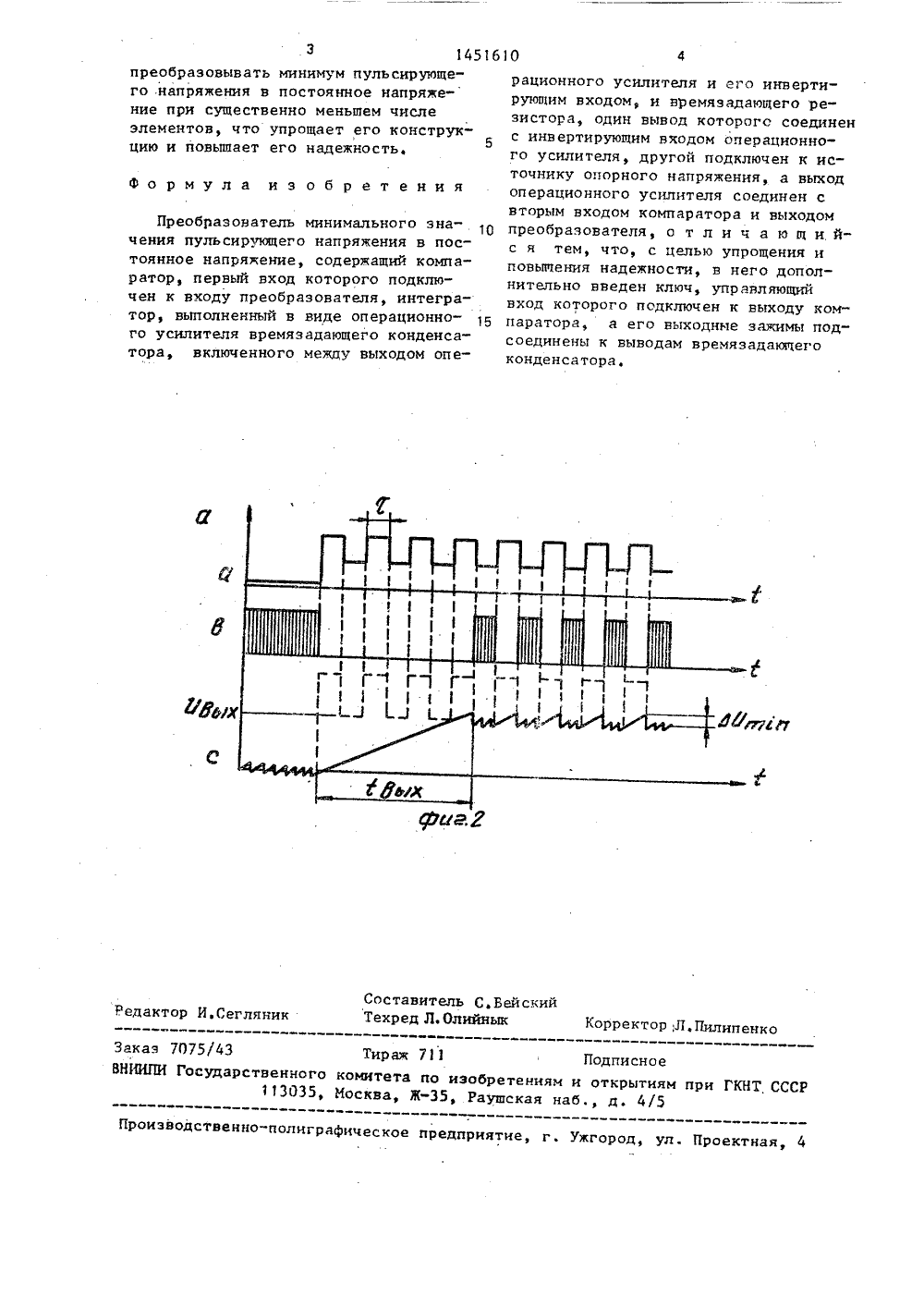

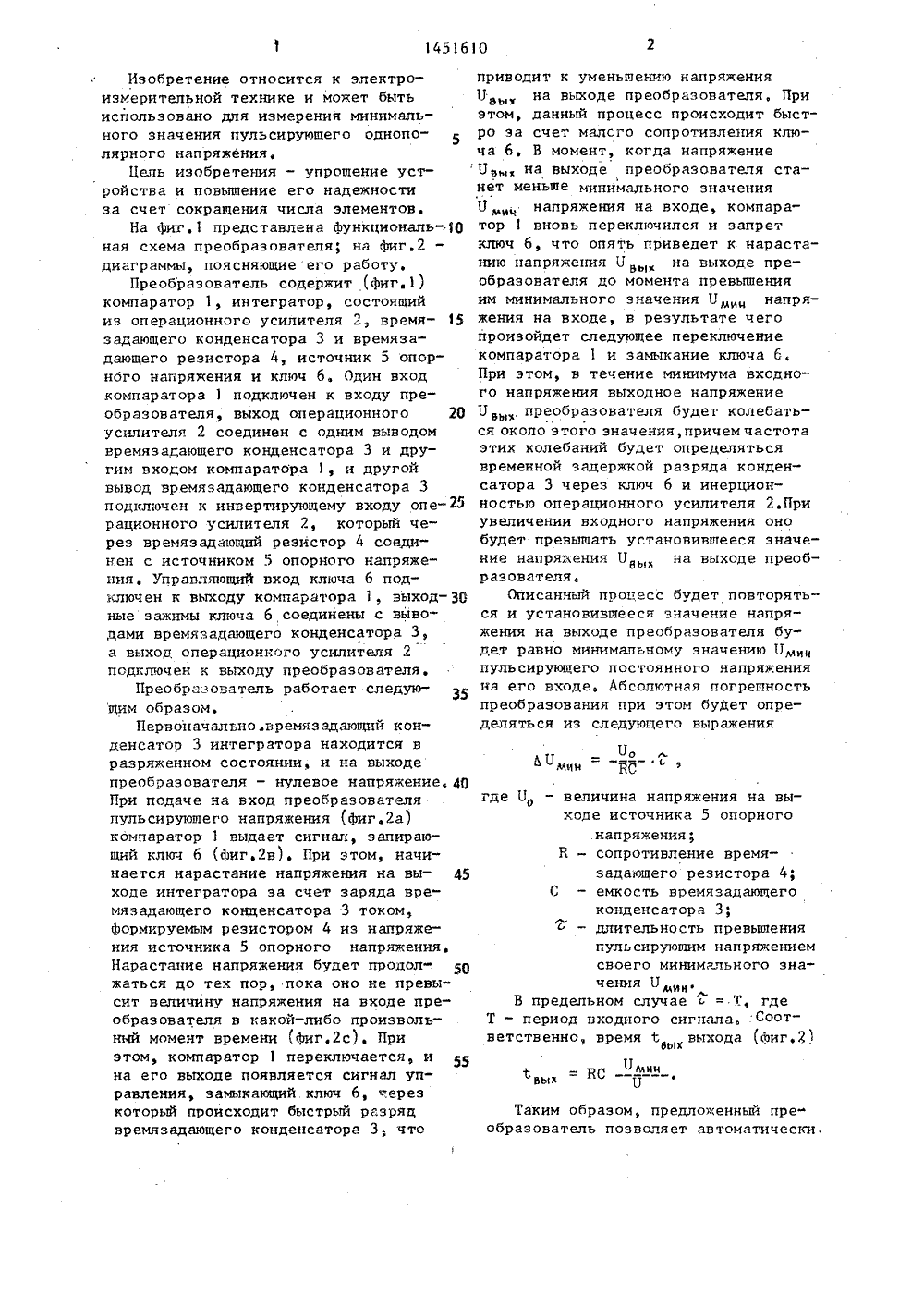

,ЯО 1451 1 4 0 01 Н 19/04 ОПИСАНИЕ ИЗОБРЕТЕНИ ТЕЛЬСТВУ АВТОРСКОМУ ч ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРВ 983356, кл. О О В 19/04, 30.05.80,Авторское свидетельство СССРВ 1233056, кл. С 01 К 19/04,03.03.83.(54) ПРЕОБРАЗОВАТЕЛЬ МИНИМАЛЬНОГОЗНАЧЕНИЯ ПУЛЬСИРУЮЩЕГО НАПРЯЖЕНИЯВ ПОСТОЯННОЕ НАПРЯЖЕНИЕ(57) Изобретение относится к электроизмерительной технике и служит дляупрощения устройства и повышения надежности его работы, Преобразовательсодержит компаратор 1, интегратор,включающий операционный усилитель 2,времязадающий конденсатор 3 и времязадающий резистор 4, и источник 5опорного напряжения, Введение ключа6 позволяет автоматически преобразовывать минимум пульсирующего напряжения в постоянное напряжение при существенно меньшем числе элементов.2 ил.Изобретение относится к электроизмерительной технике и может бытьиспользовано для измерения минимапьного значения пульсирующего однополярного напряжения,Цель изобретения - упрощение устройства и повьппение его надежностиза счет сокращения числа элементов.На фиг,1 представлена функциональная схема преобразователя; на иг.2 диаграммы, поясняющие его работу.Преобразователь содержит (фиг.1)компаратор 1, интегратор, состоящийиз операционного усилителя 2, времязадающего конденсатора 3 и времязадающего резистора 4, источник 5 опорнбго напряжения и ключ 6, Один входкомпаратора 1 подключен к входу преобразователя, выход операционного 20усилителя 2 соединен с одним выводомвремязадающего конденсатора 3 и другим входом компаратора 1, и другойвывод времязадающего конденсатора 3подключен к инвертирующему входу опе рационного усилителя 2, который через времязадаощий резистор 4 соединен с источником 5 опорного напряжения, управляющий вход ключа б подключен к выходу компаратора 1, выходные зажимы ключа 6 соединены с выводами времязадающего конденсатора 3,а выход операционного усилителя 2псдкгпочен к выходу преобразователя.Преобразователь работает следующим образом.Первоначальновремязадающий конденсатор 3 интегратора находится вразряженном состоянии и на выходепреобразователя - нулевое напряжение. 40При подаче на вход преобразователяпульсирующего напряжения (фиг.2 а)компаратор 1 выдает сигнал, запирающий ключ 6 (фиг.2 в). При этом, начинается нарастание напряжения на выходе интегратора за счет заряда времязадающего конденсатора 3 током,формируемым резистором 4 из напряжения источника 5 опорного напряжения,Нарастание напряжения будет продолжаться до тех пор, пока оно не превысит величину напряжения на входе преобразователя в какой-либо произвольный момент времени фиг,2 с). Приэтом, компаратор 1 переключается, ина его выходе появляется сигнал управления, замыкающий ключ 6, черезкоторый происходит быстрый разрядвремязадающего конденсатора 3, .что приводит к уменьшению напряжения Уо, на выходе преобразователя, При этом, данный процесс происходит быстро эа счет малого сопротивления ключа б. В момент, когда напряжечие 11 ц, на выходе преобразователя станет меньше минимального значения 11 , напряжения на входе, компаратор 1 вновь переключился и запрет ключ 6, что опять приведет к нарастанию напряжения 11 п, на выходе преобразователя до момента превьппения им минимального значения У напряжения на входе, в результате чего произойдет следующее переключение компаратора 1 и замыкание ключа 6. При этом, в течение минимума входного напряжения выходное напряжение 11 преобразователя будет колебаться около этого значения,причемчастота этих колебаний будет определяться временной задержкой разряда конденсатора 3 через ключ 6 и инерционностью операционного усилителя 2.При увеличении входного напряжения оно будет превышать установившееся значение напряжения 11 , на выходе преобразователя,Описанный процесс будет повторяться и установившееся зчачение напряжения на выходе преобразователя будет равно минимальчому значеюпо У пульсирующего постоянного напряжения на его входе, Абсолютная погрешность преобразования 5 ри этом будет определяться из следующего выражения0 лмни ЯС " фгде Уо - величина напряжения на выходе источника 5 опорного. напряжения;В - сопротивление времязадающего резистора 4;С - емкость времязадающегоконденсатора 3;- длительность превьппенияпульсирующим напряжениемсвоего минимального значения БлВ предельном случае= Т, где Т - период входного сигнала. Соответственно, время 1 выхода (миг,2 1бык11 минвы= ВСУТаким образом, предложенный преобразователь позволяет автоматически,1451 б 10 Составитель С,ВейскийРедактор И.Сегляник Техред Л. Олийнык Корректор;Л,Пилипен Заказ 707543 Тираж 711ВНИИПИ Государственного комитета по иэоб113035, Москва, Ж, Ра Подписно тениям и открытиям при ГКНТ ССская наб., д. 4/5 роиэводств предприятие, г. Ужгород, ул. Проектна полигра ическо преобразовывать минимум пульсирующего напряжения в постоянное напряжение при существенно меньшем числе элементов что упрощает его конструкФБ цию и повышает его надежность. Формула из обретения Преобразователь минимального значения пульсирующего напряжения в постоянное напряжение, содержащий компаратор, первый вход которого подключен к входу преобразователя, интегратор, выполненный в виде операционного усилителя времязадающего конденсатора, включенного между выходом операционного усилителя и его инвертирующим входом, и времязадающего резистора, один вывод которого соединенс инвертирующим входом операционного усилителя, другой подключен к источнику опорного напряжения, а выходоперационного усилителя соединен свторым входом компаратора и выходомпреобразователя, о т л и ч а ю щ и йс я тем, что, с целью упрощения иповышения надежности, в него дополнительно введен ключ, управляющийвход которого подключен к выходу компаратора, а его выходные зажимы подсоединены к выводам времязадающегоконденсатора.
