Формирователь импульсов

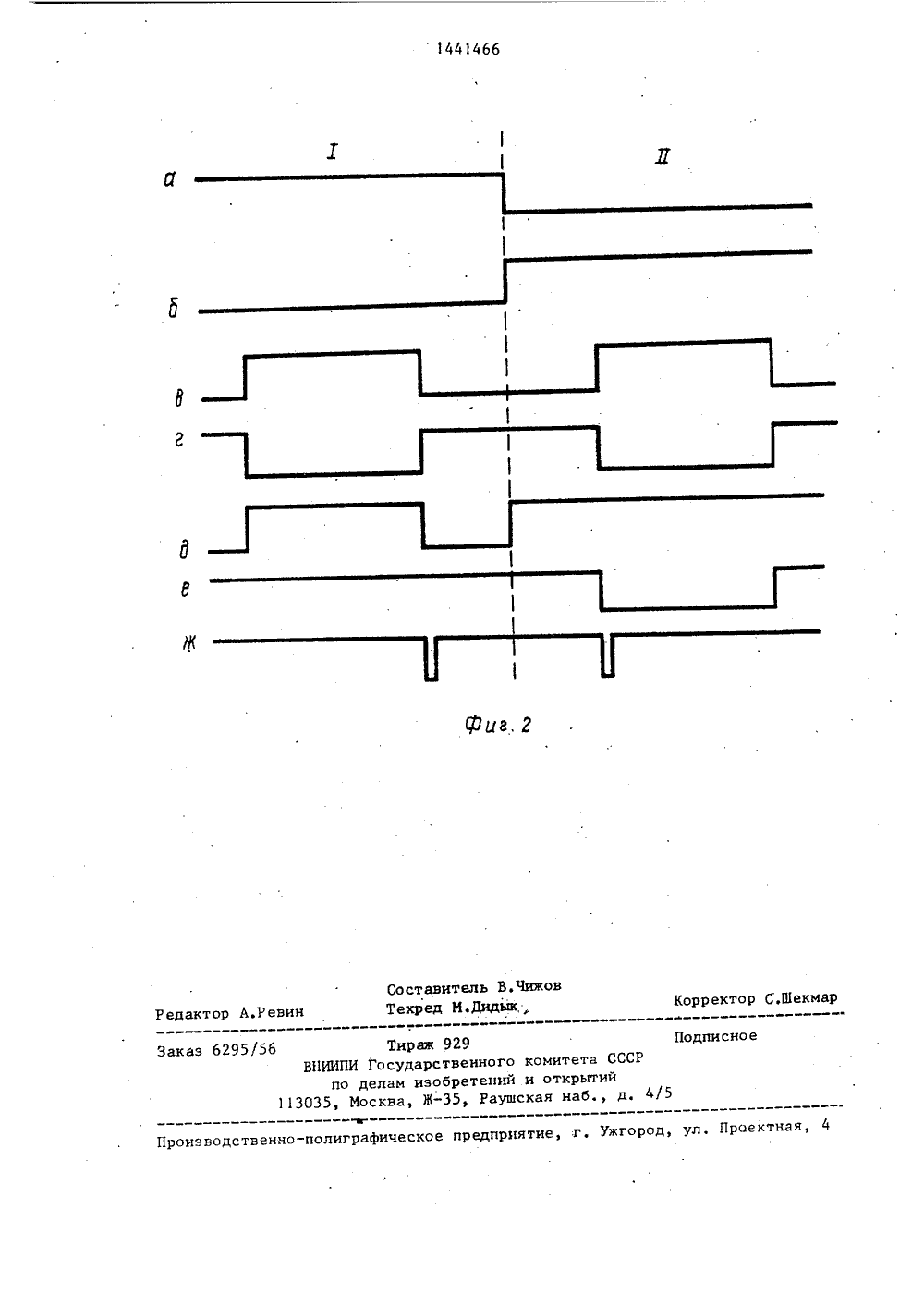

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСКРЕСПУБЛИК 1441466 19)(51) 4 Н 03 К 3/6 ГАТЕПь"; ИСАНИЕ ИЗОБРЕТ Я ЕТЕЛЬСТВУ ТОРСНОМУ стройкибретения ",озможносв с лог лемен Ввепряж атор 7леиле й кцио ьова выьному и ного си 4 ь 4 ь Ь ГОСУДАРСТВЕННЫИ НОМИТЕТ С ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТК(56) Авторское свидетельство СССРУ 373864, кл. Н 03 К 5/01, 1971,(57) Изобретение может быть использовано в устройствах автоматики .ивычислительной техники, в частност тендах для проверки и нических блоков. Цель израсширение функциональныхтей. Формирователь содержиты НЕ 3 и элементы И-НЕ 5дение ключа 1, делителя 2ния, элемента НЕ 4, одновивключаю)цего элементы И-НЕмент НЕ 10 и ннтегрирующи11, и образование новых фуных связей позволяет формиходкой импульс по отрицателположительному фронтам вхонала. 2 ил.Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники, в частности в стендах для проверки и настройки логических блоков и в измерительных цифровых устройствах.Цель изобретения " расширение функ циональных возможностей.,формировате ля импульсов.На фиг.1 изображена функциональная схема формирователя импульсов; на фиг.2 - временные диаграммы, поясняющие его работу, 15Формирователь импульсов содержит ключ 1, делитель 2 напряжения, эле менты НЕ 3 и 4, элементы И-НЕ 5 и б, одновибратор 7, состоящий из элементов И-НЕ 8 и 9, элемента НЕ 1 О и ин тегрирующего элемента 11, входную шину 12, выходную шину 13, причемключ 1, делитель 2, элемент НЕ 4 и элемент И-НЕ 6 соединены последовательно, входная шина 12 соединена с 25 первым входом элемента И-НЕ 6 и через элемент НЕ 3 подключена к первому входу элемента И-НЕ 5, вторые входы элементов И-НЕ 5 и б соединены соответственно с входом и выходом эле" 30 мента НЕ 4, выходы элементов И-НЕ 5 и б подключены к входам одновибратора 7.Формирователь импульсов работает следующим образом. 35Выбор необходимого фронта входного импульса по шине 12, по которому должно произойти формированиекороткого импульса, осуществляется,заданием логического уровня на входе элемента НЕ 4 с помощью ключа 1и делителя 2, Уровень логического нуля обеспечивает формирование на выходной шине 13 короткого импульсапо положительному фронту (перепад из 45"О" в "1") входного сигнала по шине 12, а уровень логической "1" - поотрицательному фронту (перепад из "1" в "О"). В качестве ключа 1 можетбыть использован логический блок 50(кроме тумблера), обеспечивакщий фор"мирование необходимого уровня в зависимости от входных условий.В случае формирования выходногоимпульса по отРицательному фронту 55входного сигнала задающий единичныйпотенциал поступает через ключ 1 и делитель 2 на вход элемента НЕ 4.(фиг,2.1 а) и один из входов элемента И-НЕ 5, чем разрешается прохождение через него входного сигнала по шине 12 (фиг.2.1 в), инвертированного эле-ментом НЕ 3 (фнг.2,1 г), на вход элемента И-НЕ 8 одновибратора 7 (фиг.4.1 д). На другом входе элемента И-НЕ 8 в этот момент нахоцится единичный разрешающий уровень с выхода элемента И-НЕ 6 (фиг.2.1 е), который обусловлен присутствием нулевого сигнала на одном из его входов, пришедшем с выхода элемента НЕ 4 (фиг,2.16).Одновибратор 7 формирует выходной короткий импульс определенной длитель. ности (фиг.2.1 ж), который может регулироваться в некоторых пределах посредством подбора параметров интегрирующего элемента 11. Одновибратор 7 запускается по отрицательному фронту импульса на входе элемента И-НЕ 8.В случае формирования выходного импульса по положительному фронту работа элемента И-НЕ 5 запрещена нуле" вым уровнем ключа 1 через делитель 2 (фиг.2.11 а), а разрешена работа элемента И-НЕ 6 единичным уровнем с выхода элемента НЕ 4 (фиг.2.11 б).Входной сигнал проходит через элемент И-НЕ 6 (фиг.2,11 е), инвертируется,им и по отрицательному фронту этого ин" вертированного сигнала, который соответствует положительному фронту входного, осуществляется запуск одновибратора 7, который и формирует короткий импульс (фиг.2.11 ж).Формула из обрет енияФормирователь импульсов, содержащий первый и второй элементы И-НЕ, первый элемент НЕ, вход и выход которого соединены соответственно с пер выми входами первого и второго элементов И-НЕ, входная шина соединена с входом элемента НЕ, о т л и ч а ю - щ и й с я тем, что, с целью расширения функциональных возможностей, в него введены последовательно соединенные ключ, делитель напряжения и второй элемент НЕ, одновибратор, первый и второй входы которого подключе" ны к выходам первого и второго эле" ментов И-НЕ, вторые входы которых соединены соответственно с входом и вы" ходом второго элемента НЕ, выход одиовибратора соединен с выходной шиной.1441466 В. ЧижовДидйк Со ставит елТехред М,ор С,Шекмар К.Ревин едак аз 6295/5 Тираж 929 ВНИИПИ Государственно по делам изобретен 13035, Москва, Ж-Э 5, Раодписно комитета СС открытии ая наб., д.
