Способ защиты подрабатываемых сооружений, расположенных в зоне выхода на земную поверхность тектонического нарушения

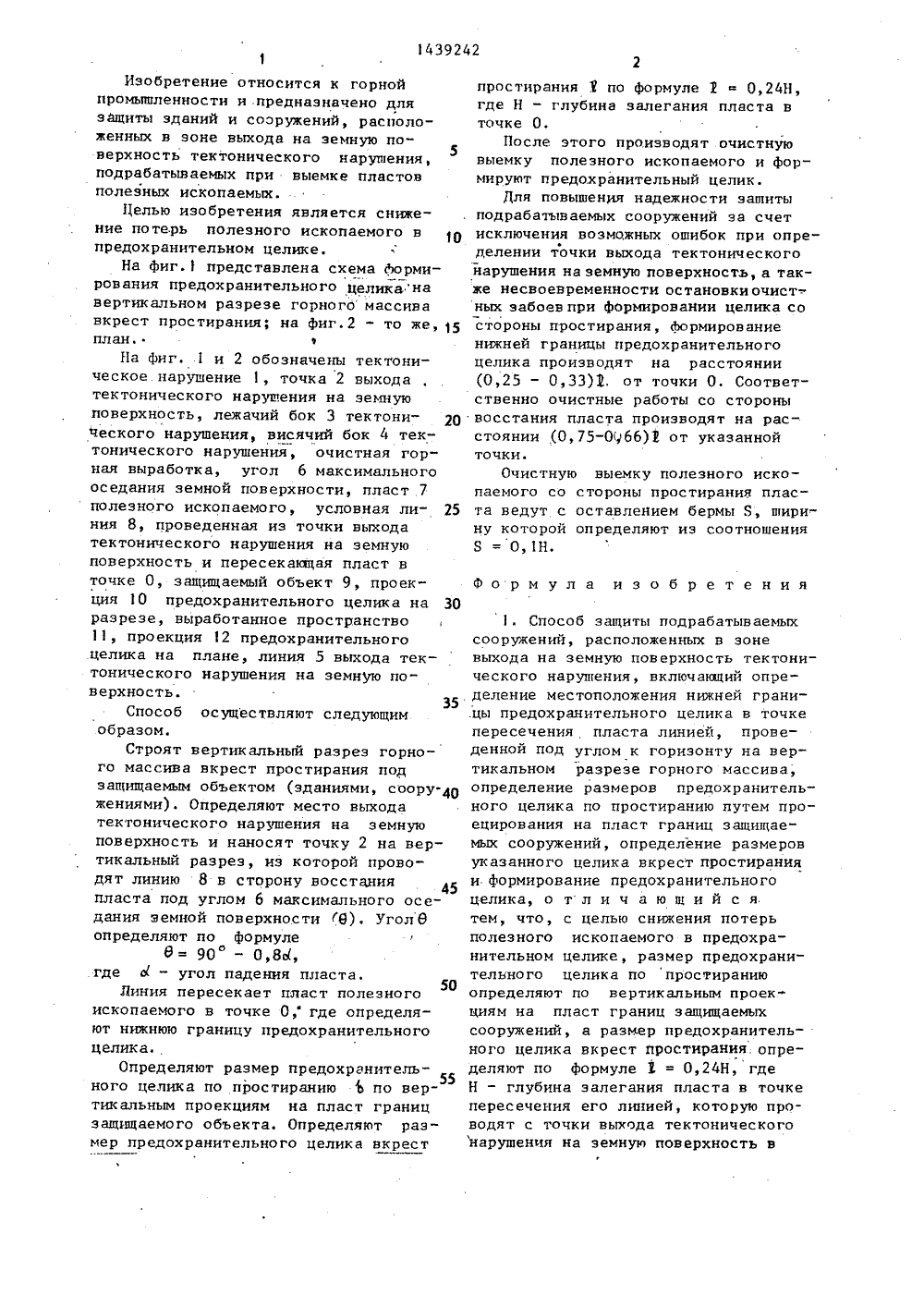

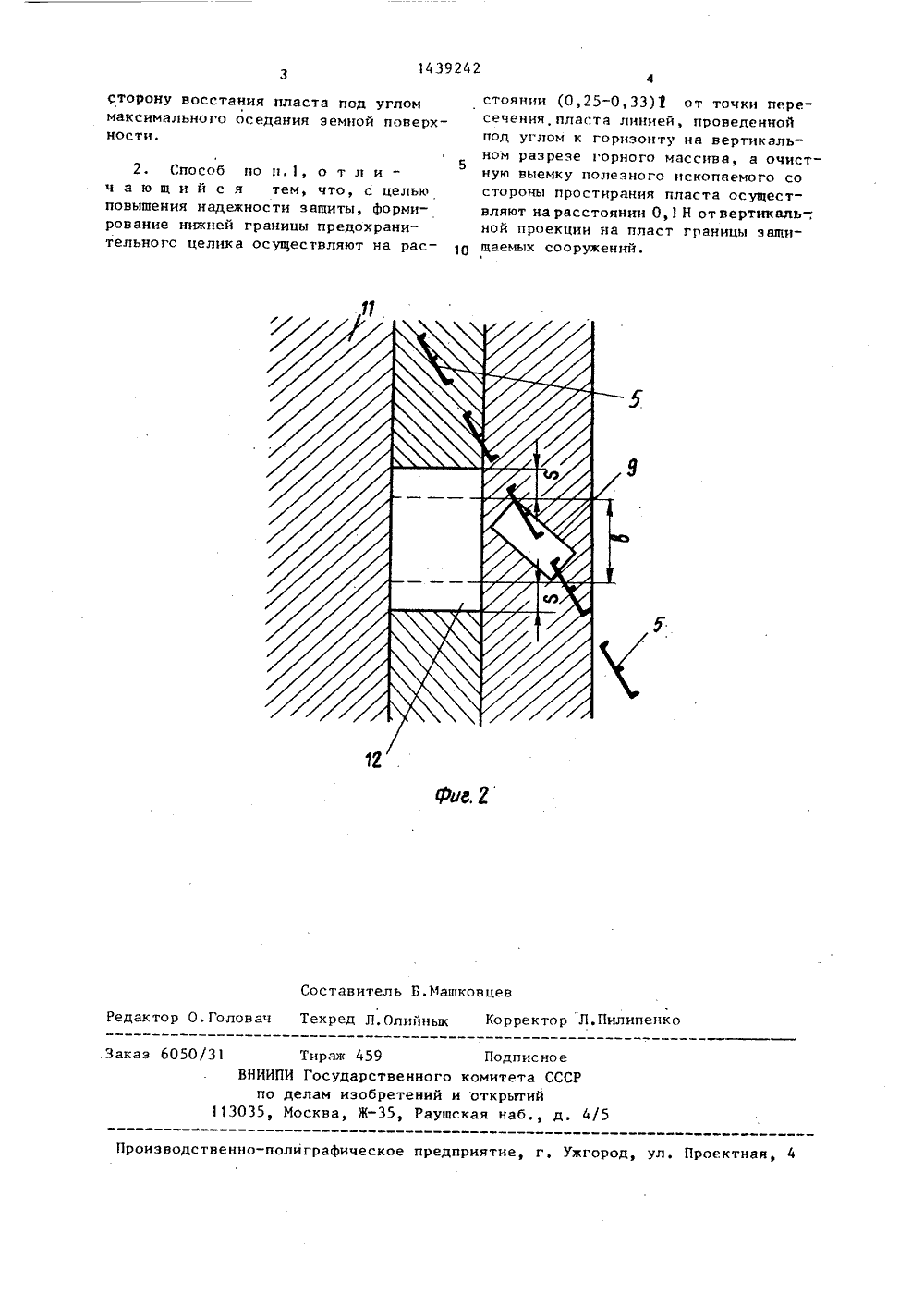

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) П 1) 2 А 1 594 Е 21 С 4 ОПИСАНИЕ ИЗОБРЕТЕ МУ СВИДЕТЕЛЬСТ АВТ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Донецкое производственное объединение по добыче угля "Донецкуголь"(56) Методические указания по проектированию горных мер защиты подрабатываемых объектов. - Л.: ВНИМИ, 1975,с. 42-45,Шагалов С.Е, и др. Защита и подработка зданий и сооружений, - М,:Недра, 1974, с. 122-124,%1 ХОДА НА .ЕИНУЮ ПОВЕРХНОСТЬ ТЕКТОНИЧЕСКОГО НАРУ 1 ЕНИЯ. (57) Изобретение относится к горной промышленности. Цель изобретения снижение потерь полезного ископаемого в предохранительном целике (ПЦ). На вертикальном разрезе горного массива вкрест простнрания определяют точку (Т) 2 выхода тектонического нарушения 1 на земную поверхность. Из Т 2 проводят линию 8 в сторону восстания пласта (П) под углом 6 максимального оседания земной поверхности. Нижнюю границу ПЦ определяют в Т пересечения П линией 8. Размер ПЦ вкрест простирания определяют по формуле 1 = 0,24 Н, где Н - глубина залегания П в точке пересечения его линией 8, а по простиранию - по вертикальным проекциям на П границ защищаемого объекта. 1 з.п, ф-лы, 2 ил.Изобретение относится к горнойпромьппленности и предназначено длязащиты зданий и сооружений, расположенных в зоне выхода на земную поверхность тектонического нарушения,5подрабатываемых при выемке пластовполезных ископаемых.Целью изобретения является снижение потерь полезного ископаемого впредохранительном целике,На фиг.1 представлена схема дюрмирования предохранительного целиканавертикальном разрезе горногомассивавкрест простирания; на фиг.2 - то же, 15план.ФНа фиг, 1 и 2 обозначены тектоническое нарушение 1, точка 2 выходатектонического нарушения на земнуюповерхность, лежачий бок 3 тектониеского нарушения, висячий бок 4 тектонического нарушения, очистная горная выработка, угол б максимальногооседания земной поверхности, пласт 7полезного ископаемого, условная линия 8, проведенная из точки выходатектонического нарушения на земнуюповерхность и пересекающая пласт вточке О, защищаемый объект 9, проек"ция 10 предохранительного целика на 30разрезе, выработанное пространство11, проекция 12 предохранительногоцелика на плане, линия 5 выхода тектонического нарушения на земную поверхность.35Способ осуществляют следующимобразом.Строят вертикальный разрез горного массива вкрест простирания подзащищаемым объектом (зданиями, соору жениями). Определяют место выходатектонического нарушения на земнуюповерхность и наносят точку 2 на вертикальный разрез, из которой проводят линию 8 в сторону восстания 45пласта под углом 6 максимального оседания земной поверхности 6), УголВопределяют по формуле/В= 90 - 0,8 Ы,где Ы - угол падения пласта.50Линия пересекает пласт полезногоископаемого в точке О," где определяют нижнюю границу предохранительногоцелика,Определяют размер предохранительного целика по простиранию Ъ по вертикальным проекциям на пласт границзащищаемого объекта, Определяют размер предохранительного целика вкрест простирания 2 по формуле 20,24 Н,где Н - глубина залегания пласта вточке О,После этого производят очистнуювыемку полезного ископаемого и формируют предохранительный целик.Для повышення надежности зашитыподрабатываемых сооружений за счетисключения возможных ошибок при определении точки выхода тектоническогойарушения на земную поверхность,а также несвоевременности остановкиочистных забоев при формировании целика состороны простирания, формированиенижней границы предохранительногоцелика производят на расстоянии(0,25 - 0,33)Р, от точки О. Соответственно очистные работы со сторонывосстания пласта производят на расстоянии (0,75-066)2 от указаннойточкиОчистную выемку полезного ископаемого со стороны простирания пласта ведут с оставлением бермы Я, ширину которой определяют иэ соотношенияЯ = 0,1 Н. Формула изобретения 1. Способ защиты подрабатываемых сооружений, расположенных в зоне выхода на земную поверхность тектонического нарушения, включающий определение местоположения нижней границы предохранительного целика в точке пересечения пласта линией, проведенной под углом к горизонту на вертикальном разрезе горного массива, определение размеров предохранительного целика по простиранию путем проецирования на пласт границ защищаемых сооружений, определение размеров указанного целика вкрест простирания и формирование предохранительного целика, о т л и ч а ю щ и й с я тем, что, с целью снижения потерь полезного ископаемого в предохранительном целике, размер предохранителвного целика по простиранию определяют по вертикальным проекциям на пласт границ защищаемых сооружений, а размер предохранительного целика вкрест простирания определяют по формуле= 0,24 Н, где Н - глубина залегания пласта в точке пересечения его линией, которую проводят с точки выхода тектонического нарушения на земную поверхность в.Заказ 6050/31 Тираж 459 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 сторону восстания пласта под угломмаксимального оседания земной поверхности. 2. Способ по и.1, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности защиты, формирование нижней границы предохранительного целика осуществляют на расРедактор О. Головач Техред Л.Олийнык стоянии (0,25-0,33)1 от точки пересечения, пласта линией, проведеннойпод углом к горизонту на вертикальном разрезе горного массива, а очистную выемку полезного ископаемого состороны простирания пласта осуществляют на расстоянии 0,1 Н от вертикаль-,ной проекции на пласт границы защищаемых сооружений,
