Функциональный генератор

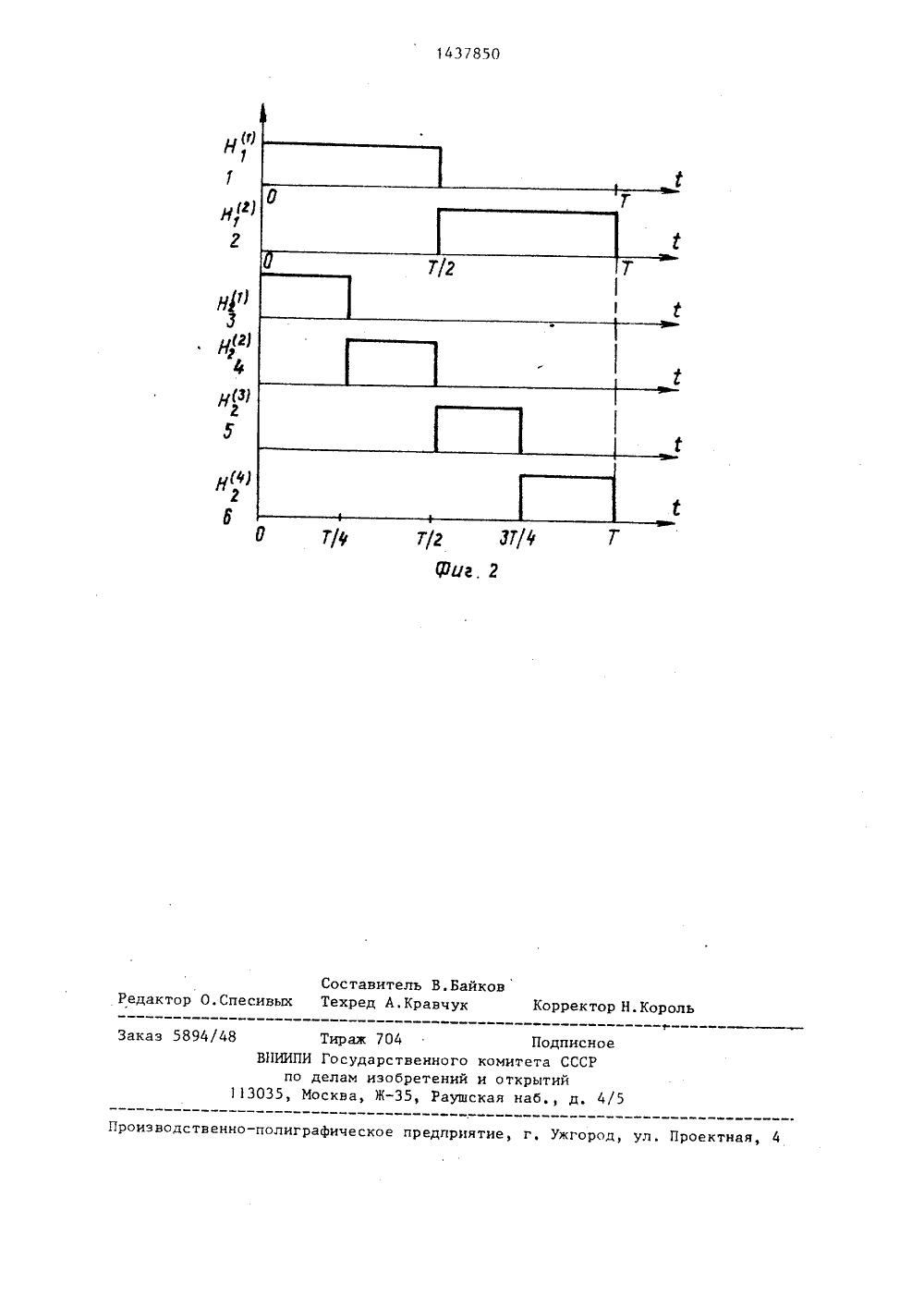

"+ СОВХОЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН Г 06 Г 1/ ИОАНИЕ ИЗОБРЕ 1 ЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ.3 (088,8)орское свидетельство СССР8, кл, Г 06 Г 1/02, 1984.ское свидетельство СССРкл, С 06 Г 1/02, 1972,КЦИОНАЛЬНЫЙ ГЕНЕРАТОРбретение относится к областки и вычислительной техникибыть использовано в системанформации для спектрального,80143850 анализа регулярных и случайных сигналов, в генераторах ортогональных сигналов, корреляторах и функциональных преобразователях. Цель изобретения - упрощение генератора при переходе к системе функций ФгбераШаудера. Генератор содержит тактовый генератор 1, счетчик 2, интеграторы 3, ключи 4, элементы И. Упрощение генератора достигнуто благодаря вклю чению интеграторов на выходах счетчи ка что позволяет обойтись ю+1 интег ратором при общем числе интегральныхП 1функций, равном 2 . 2 ил.Изобретение относится к областиавтоматики и вычислительной техникии может быть использовано в системахсжатия информации, для спектральногоанализа регулярных и случайных сигналов, в генераторах ортогональных сигналов, корреляторах и функциональныхпреобразователях,Целью изобретения является упрощеОние генератора при переходе к системе функций Фабера-Шаудера.На фиг. 1 представлена функциональиая схема генератора сигналовФабера-Шаудера для щ = 3; на фиг.2 - 15диаграмма сигналов на управляющихвходах ключей.Генератор сигналов Фабера-Шаудерасодержит тактовый генератор 1, щ-разрядный двоичный счетчик 2, интеграто ры 3, ключи 4, вход 5 единичногоуровня, выходы б, элементы И 14группы,Генератор работает следующим образом. 25Под воздействием тактового генератора 1 на выходах щ-разрядногосчетчика.2 вырабатываются щ сигналовРадемахера, которые при помощи интеграторов 3 преобразуются в интеграль- .30ные сигналы. Сигнал (1 = 1,2.2; . = 0,1 щ) из системы сигналов Фабера-Шаудера совпадает с соответствующим интегральным сигналом Радемахера к +, (1+1 - номеР Разряда счетчика со стороны старшего разряда) ,на интервале Н ( = 1 (фиг.2) и равен 0 на интервале Н ( = О, Сигналы(Н , Н (, формируются на инверсном и прямом выходах первого (стар шего) разряда счетчика 2, сигналы(1 1Н- на выходах группы элементов И. Группы элементов И в предлагаемом .генераторе по существу являются ступенями пирамидального дешифратора и вырабатывают управляющие сигналы для соответствующих групп ключей. Так, ключи 4, управляются сигналами групп Н ( , ключи 4- сигналами группыНи т . д . Н а выходах ключей 4 формируются сигналы" для 3 = 1, щ(выходы 8-13), На выходах 6,7 формируются соответственно интеграл от единичного уровня и сигнал Но,Формула изобретенияФункциональный генератор, содержащий тактовый генератор, выход которого соединен с входомщ-разрядного двоичного счетчика (2 в чис генерируемых функций), щгруппу ключей, причем информационные входы ключей, относящихся к одной группе, объединены, а выходы ключей являются выходами соответствующих функций генератора, о т л и ч а ю щ и й с я тем, что, с целью упрощения генератора при переходе к системе функций Фабера-Шаудера, он содержит щ+1 интеграторов и щгрупп элементов И, причем вход и выход первого интегратора являются входом единичного уровня и выходом нулевой функции Фабера-Шаудера генератог л ра соответственно, первые входы (21-1)-го и 21-го элементов И 3 -й группы (1 = 1,22 1 ; 1 = 1,2,щ) соединены с управляющим входом 1-го ключа (3+1)-й группы, вторые входы (21-1) -го и 21-го элементов И 1-й группы подключены соответственно к прямому и инверсному выходам (1+1) -го разряда счетчика, начиная с младших разрядов, выходы элементов И 1-й группы подключены к управляющим входам соответствующих ключей 1-й группы, прямой и инверсный выходы щ-го разряда счетчика подключены к управляющим входам первого и второго ключей (щ)-й группы соответственно, прямой выход К-го (К =1,2щ) разряда счетчика подключены к входу (К+1) -го интегратора, выход 1-го (1 = 2,3 щ) интегратора подключен к информационным входам ключей (1-1)-й группы, выход (щ+1)-го интегратора является выходом первой функции Фабера-Шаудера.Тираж 704 ВНИИПИ Государственного по делам изобретений 13035, Москва, Ж, Раув
