Испытательный ударный трансформатор

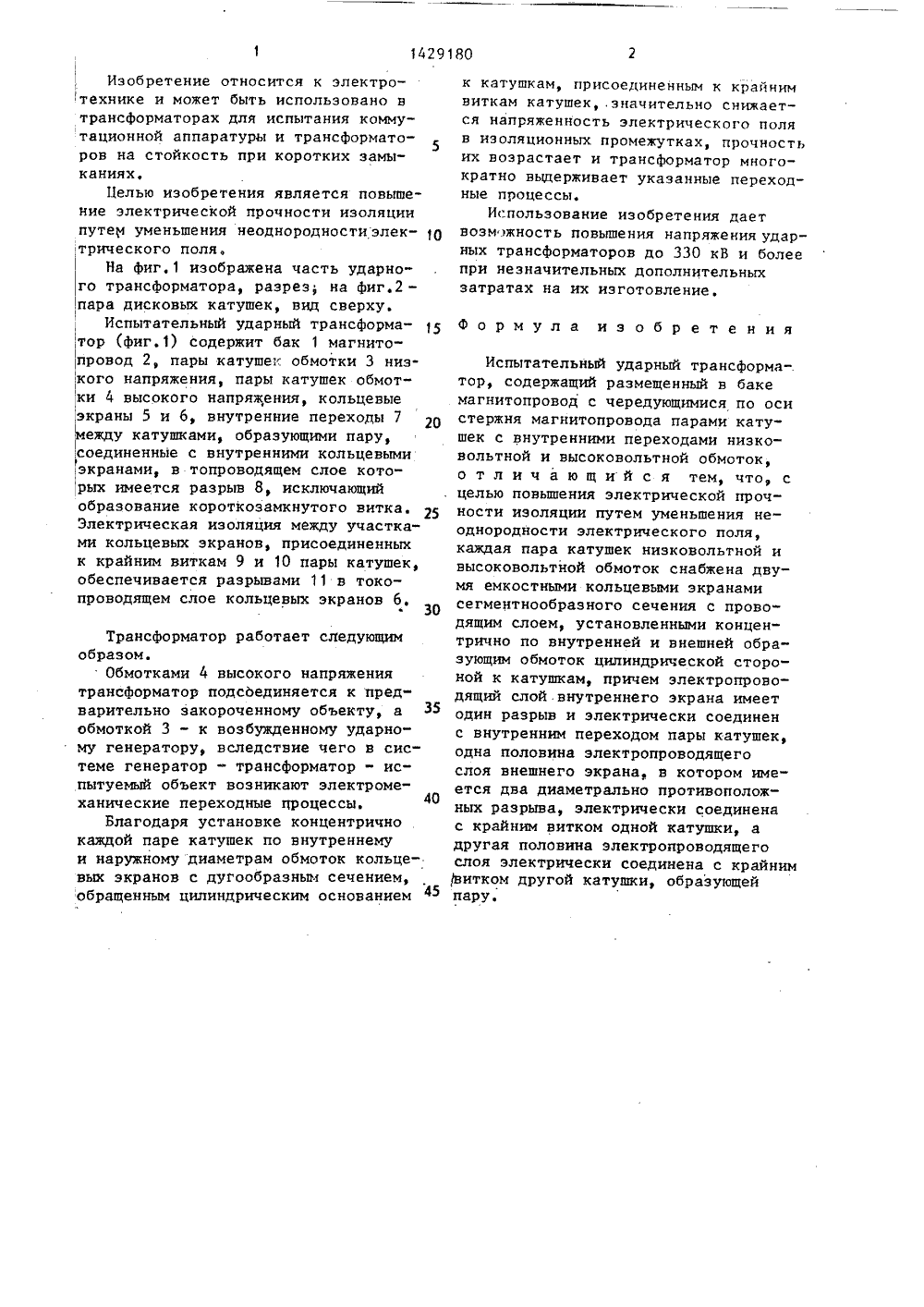

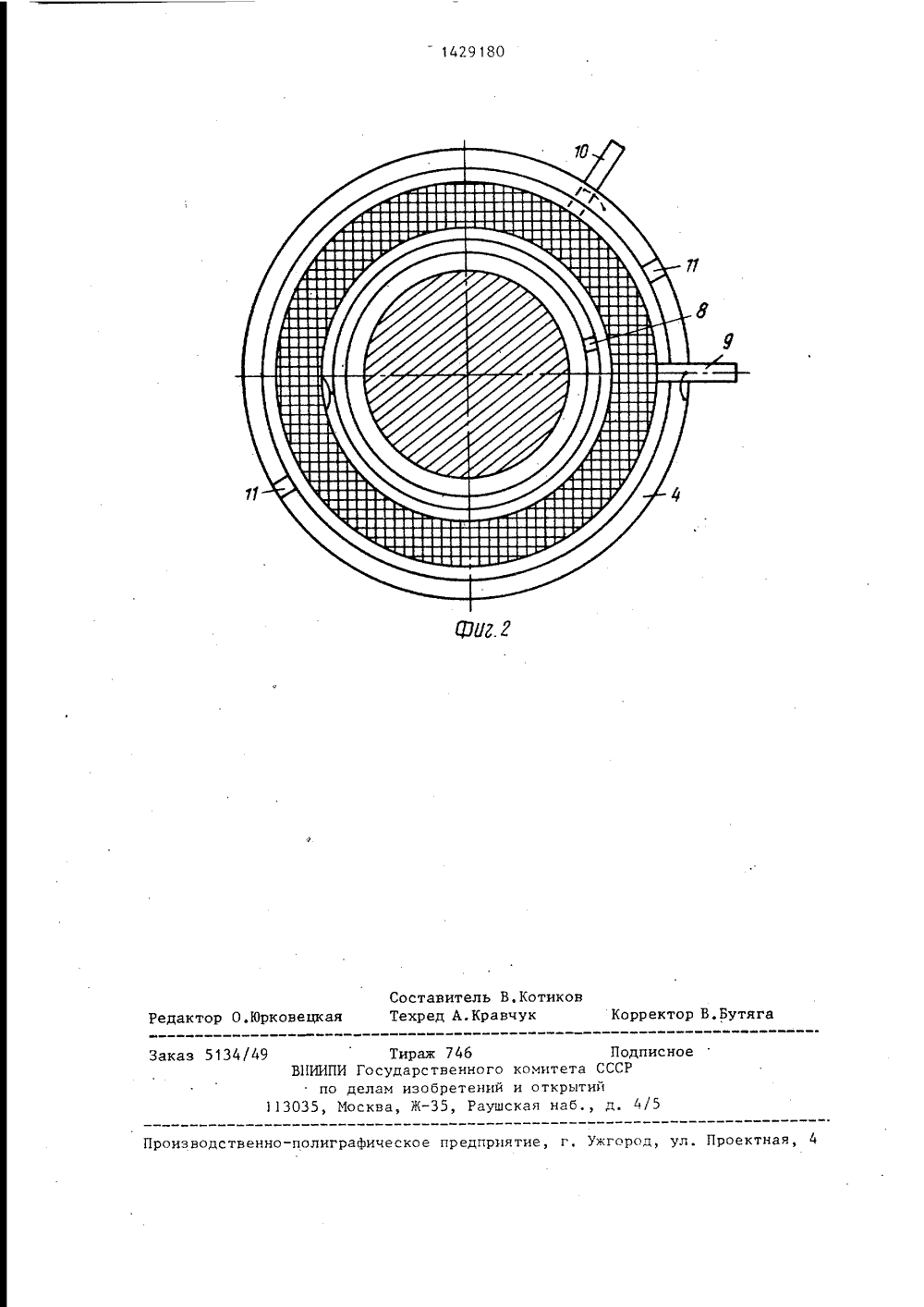

(54) ИСПЫТАТЕЛЬНЫЙ УДАРНЫЙ ТМАТОР(57) Изобретениетехнике и можеттрансформаторахтационной аппара ательи техатоисследторскийрансфо Кобипецкийланский088.8)Испытателна высокехник, 1 ьныеие относится к э быть использов для испытания туры и трансфо ектроно воммуматоГОСУДАРСТВЕННЫЙ НОМ ПО ДЕЛАМ ИЗОБРЕТЕНИИ СВИДЕТЕЛЬСТВУ ров на стойкость при коротких замыканиях. Целью изобретения является повышение электрической прочности изоляции путем уменьшения неоднородности электрического поля. Испытательный ударный трансформатор содержит магни" топровод 2, размещенный в баке. Расположенные на магнитопроводе низковольтная и высоковольтная обмотки выполнены так, что пары дисковых катушек одной обмотки 3 чередуются по высоте стержня магнитопровода с парами дисковых катушек другой обмотки 4.Концентрично каждой паре катушек по внутренней и внешней образующим установлены кольцевые экраны 5,6, что позволяет повысить прочность изоляционных промежутков путем снижения напряженности электрического поля.2 ил.Изобретение относится к электротехнике и может быть использовано втрансформаторах для испытания коммутационной аппаратуры и трансформато 5ров на стойкость при коротких замыканиях.Целью изобретения является повыше ние электрической прочности изоляциипутем уменьшения неоднородности электрического поля,На фиг. 1 изображена часть ударного трансформатора, разрез; на фиг.2 -пара дисковых катушек, вид сверху.Испытательный ударный трансформатор (фиг, 1) содержит бак 1 магнитопровод 2, пары катушек обмотки 3 низкого напряжения, пары катушек обмотки 4 высокого напряжения, кольцевые,экраны 5 и 6, внутренние переходы 7между катушками, образующими пару,соединенные с внутренними кольцевымиэкранами, в топроводящем слое кото,рых имеется разрыв 8, исключающийобразование короткозамкнутого витка.Электрическая изоляция между участками кольцевых экранов, присоединенныхк крайним виткам 9 и 10 пары катушек,обеспечивается разрывами 11 в токопроводящем слое кольцевых экранов 6.с трансформатор работает следующим образом.Обмотками 4 высокого напряжения трансформатор подсоединяется к предварительно закороченному объекту, а 35 обмоткой 3 - к возбужденному ударному генератору, вследствие чего в системе генератор - трансформатор - испытуемый объект возникают электромеханические переходные процессы.Благодаря установке концентрично . каждой паре катушек по внутреннему и наружному диаметрам обмоток кольцевых экранов с дугообразным сечением, обращенным цилиндрическим основанием 45 к катушкам, присоединенным к крайним виткам катушек,.значительно снижается напряженность электрического поля в изоляционных промежутках, прочность их возрастает и трансформатор многократно выдерживает указанные переходные процессы.Использование изобретения дает возм.важность повышения напряжения ударных трансформаторов до 330 кВ и более при незначительных дополнительных затратах на их изготовление,Формула и з о б р е т е н и яИспытательный ударный трансформа-. тор, содержащий размещенный в баке магнитопровод с чередующимися по оси стержня магнитопровода парами катушек с внутренними переходами низковольтной и высоковольтной обмоток, о т л и ч а ю щ и й с я тем, что, с целью повышения электрической прочности изоляции путем уменьшения неоднородности электрического поля, каждая пара катушек низковольтной и высоковольтной обмоток снабжена двумя емкостными кольцевыми экранами сегментнообразного сечения с проводящим слоем, установленными концентрично по внутренней и внешней образующим обмоток цилиндрической стороной к катушкам, причем электропроводящий слой внутреннего экрана имеет один разрыв и электрически соединен с внутренним переходом пары катушек, одна половина электропроводящего слоя внешнего экрана, в котором имеется два диаметрально противоположных разрыва, электрически соединена с крайним витком одной катушки, а другая половина электропроводящего слоя электрически соединена с крайним витком другой катушки, образующей пару.,Котиковчук ректор В,Бутяга актор О.Юркове Заказ 5134/ Тираж 746 ВПИИПИ Государственного по делам изобретений 13035, Москва, Ж, Раушсисно митета СССР ткрытии наб., д, 4/5 изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
