Резервуар для керосиновых ламп типа “примус”
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1403
Автор: Виллер
Текст

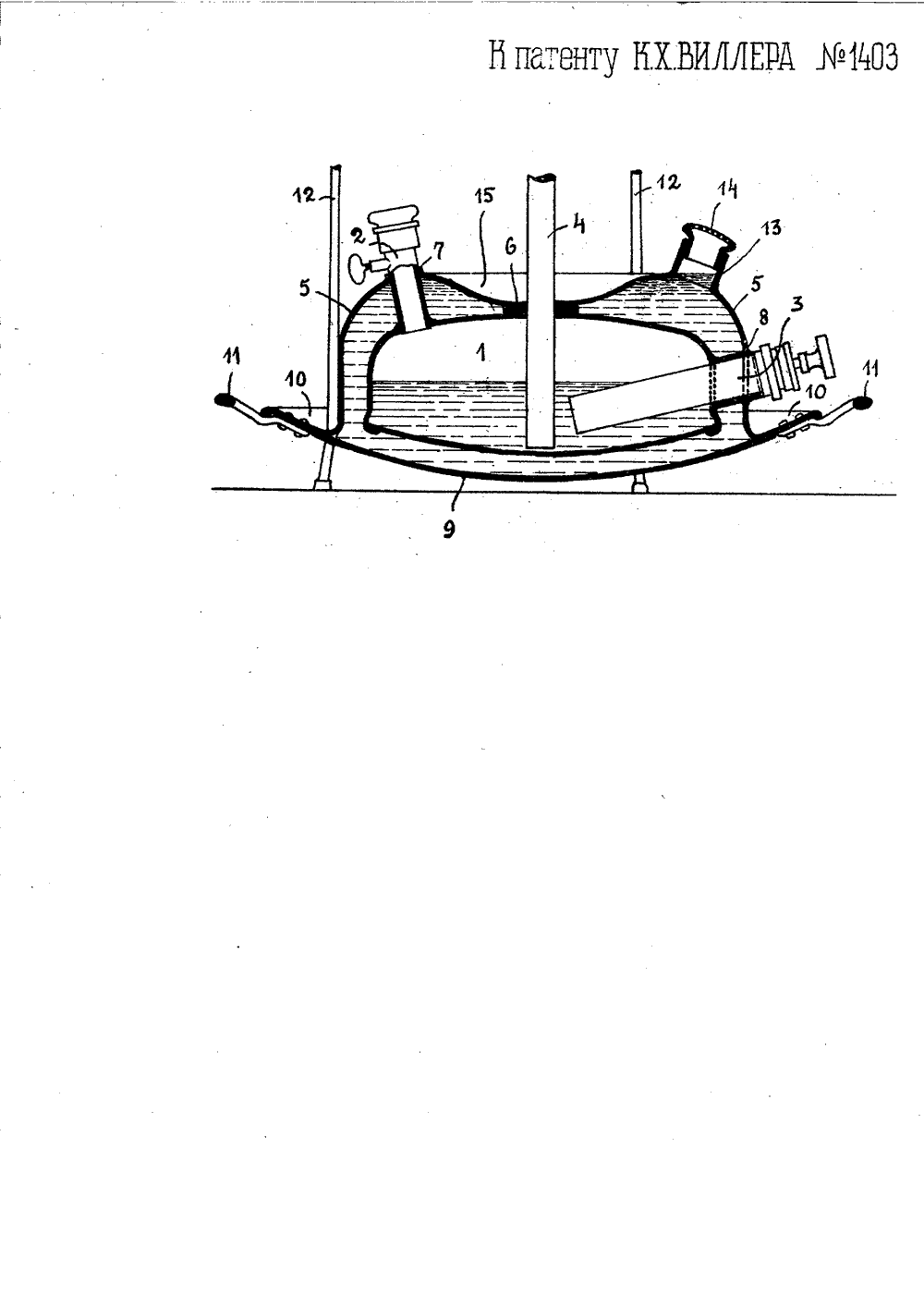

1403 Класс 34-а 41ПАТЕНТ НА ИЗОБРЕТЕН новых ламп типа Пр резерв для кероси Х, Виллера,(заяв,14 ноября 1924 г патенту заявленному вид. М 793) года. Действие патентиюня 1926 г. 30 июня 192 15 лет от 20 выдаче патента опубликова распространяется ливания жена ве воздуха нагнетат ния в рНару поддоне сверху то и др ния ра Предлагаемая предохранительная рубашка к резервуару керосиновой лампь типа Примус" имеет целью дать воз можн ость безбоязненно использовать ее даже при употреблении бензина в ка честве горючего, так как рубашка пре дупреждает сильное нагревание резер вуара и тем предохраняет от возможного взрыва и пожара,На схематическом чертеже ипредлагаемый резервуар 1в разрезе по диаметру,Обыкновенный резервуар 1 керосиновой лампы типа Примус окружается со всех сторон подобным же металли. ческим резервуаром 5 большего размера, так, что между стенками того и другого резервуара образуется пространство, в которое, при употреблении примуса наливается вола. Внутрений резервуар 1 примуса поддерживается в надлежащем неизменном расстоянии от стенок наружного при помощи при. паек: в центре у трубки 4, подающей горючее, обе оболочки резервуаров спаиваются в месте 6 и в двух местах 7 и 8 оба резервуара скрепляются при помощи впаянных трубочек, из которых первая служит каналом для нагорючего в резервуар 1 и снабнтилем 2 для выпуска сжатогоа через трубку 8 пропущенельный насос 3, для накачиваезервуар 1 воздуха,жная оболочка 5 укреплена на10, снабженном ручками 11 иу трубки 4 имеет впадину 15,угое служит для предотвращезливания горючего в случае небрежного наполнения резервуара 1. Кроме того, наружная оболочка 5 снабжена трубкой 13, закрываемой пробкой 14 с дырчатой головкой, эта трубка служит для наполнения пространства между стенками резервуаров 5 водою а через отверстия И выпускаются пары, в случае нагрева окружающей воды до точки кипения.При таком устройстве и при наполнении промежуточного между стенками резервуаров пространства водою, нагрев резервуара 1 не может быть выше точки кипения воды, пары котврой будут выходить через дырочки И, а если бы, благодаря неисправности горелки, го рючее начало выливаться по трубке 4сверх нормы, то избыток его может скопляться в углублении 15 или дажена поддоне 10 и может в этих местах гореть, что все-таки будет безопасно длярезервуара 1, так как он отделен от пламени слоем воды. - Ручки 1 служат для переноса кухни. ПРЕДМЕТ ПАТЕНТА,Резервуар для керосиновых ламп типа ( Примус", отличающийся тем, что соб-ственно керосиновый резервуар 1 заключен в резервуар о, наполняемый водою, спаян с ним в местах выхода трубок: отводящей керосин 4, служащей для наливания керосина 7 и насосной 3, а для удержания избытка жидкости, служащей для предварительного разогревания, снабжен углублением 15 в центре и закраиной 10 с ручками 11.
СмотретьЗаявка
793, 14.11.1924
Виллер К. Х
МПК / Метки
МПК: F24C 5/00
Метки: керосиновых, ламп, примус, резервуар, типа
Опубликовано: 30.06.1926
