Дискретизатор уровней напряжения

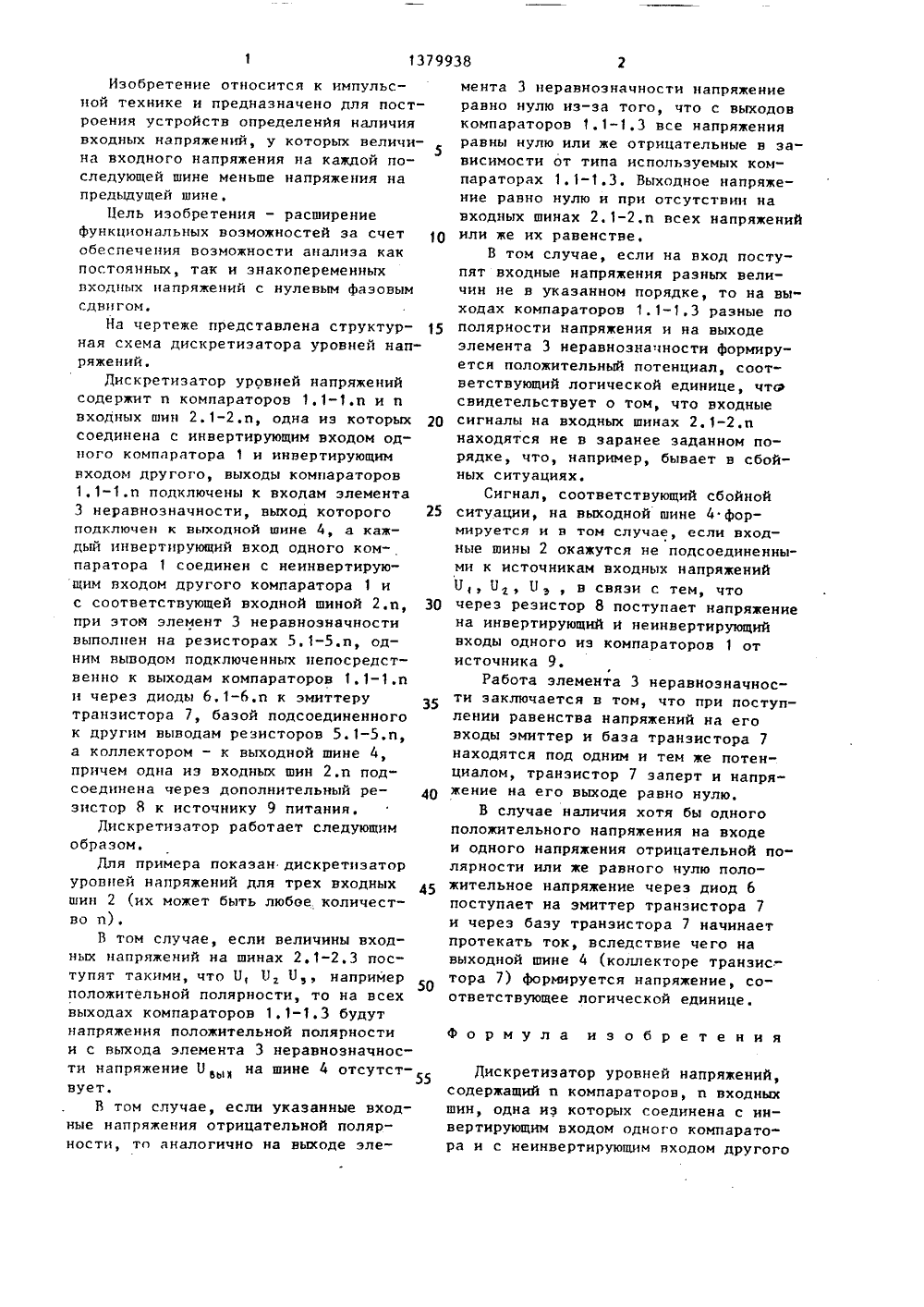

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) (11) А 1 151)1 Н 03 К 5/24, С 05 В 1/О ОПИСАНИЕ ИЗОБРЕТЕН А 8 ТОРСНОМУ СВИДЕТЕЛЬСТВУ 13;" ЗЩР79 ДАРСТВЕННЫЙ НОМИТЕТ СССРЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ДИСКРЕТИЗАТОР УРОВНЕЙ НАПРЯЖЕНИЙ(57) Изобретение относится к импульсной технике и может быть использовано для построения устройств определения наличия входных напряжений, укоторьж величина вхОдного напряженияна каждой последующей шине меньшенапряжения на предыдущей шине. Цельизобретения - расширение функциональньм возможностей - достигается за счет обеспечения возможности анализа какпостоянных, так и знакопеременныхвходных напряжений с нулевым фазовымсдвигом. Устройство содержит п компараторов 1.1-1.п, входные шины 2.12.п, элемент 3 неравнозначности, выходную шину 4, резисторы 5.1-5.пэлемента неравноэначности, диоды6.1-6.п, транзистор 7, резистор 8,источник 9 питанияПри наличии хотябы одного положительного напряженияна входе и одного напряжения отрицательной полярности или же равногонулю, положительное напряжение черездиод б поступает на эмиттер транзистора 7, и через базу транзистора на"чинает протекать ток, вследствие чего на вьмодной шине формируется напряжение, соответствующее логическойединице. 1 ил.,Изобретение относится к импульсной технике и предназначено для построения устройств определения наличия входных напряжений, у которых величина входного напряжения на каждой последующей шине меньше напряжения на предыдущей шине,11 ель изобретения - расширениефункциональных возможностей эа счет обеспечения возможности анализа какпостоянных, так и знакопеременныхвходных напряжений с нулевым фаэовымсдвигом.На чертеже представлена структурная схема дискретиэатора уровней напряжений.Дискретизатор уровней напряженийсодержит и компараторов 1.1-1.п и ивходных шин 2.1-2.п, одна иэ которых 20соединена с инвертирующим входом одного компаратора 1 и инвертирующимвходом другого, выходы компараторов1,1-1.п подключены к входам элемента3 неравнозначности, выход которого 25подключен к выходной шине 4, а каждый инвертирующий вход одного компаратора 1 соединен с неинвертирующим входом другого компаратора 1 ис соответствующей входной шиной 2.п, 30при этой элемент 3 неравноэначностивыполнен на резисторах 5.1-5.п, одним выводом подключенных непосредственно к выходам компараторов 1.1-1.пи через диоды 6.1-6.п к эмиттерутранзистора 7, базой подсоединенногок другим выводам резисторов 5,1-5.п,а коллектором - к выходной шине 4,причем одна из входных шин 2 и подсоединена через дополнительный реэистор Я к источнику 9 питания,Дискретизатор работает следующимобразом.Для примера показан дискретизаторуровней напряжений для трех входных 45шин 2 (их может быть любое количество и),В том случае, если величины входных напряжений на шинах 2.1-2.3 поступят такими, что Б, 11 11 например 50положительной полярности, то на всехвыходах компараторов 1. 1-1.3 будутнапряжения положительной полярностии с выхода элемента 3 неравнозначности напряжение 11на шине 4 отсутствует.В том случае, если указанные входные напряжения отрицательной полярности, тп аналогично на выходе элемента 3 неравноэначности напряжение равно нулю из-за того, что с выходов компараторов 1.1-1.3 все напряжения равны нулю или же отрицательные в зависимости от типа используемых компараторах 1.1-1.3. Вьжодное напряжение равно нулю и при отсутствии на входных шинах 2,1-2.п всех напряжений или же их равенстве.В том случае, если на вход поступят входные напряжения разных величин не в указанном порядке, то на выходах компараторов 1.1-1,3 разные по полярности напряжения и на выходе элемента 3 неравнозначности формируется положительный потенциал, соответствующий логической единице, что свидетельствует о том, что входные сигналы на входных шинах 2. 1-2.п находятся не в заранее заданном порядке, что, например, бывает в сбойных ситуациях.Сигнал, соответствующий сбойной ситуации, на выходной шине 4 формируется и в том случае, если входные шины 2 окажутся не подсоединенными к источникам входных напряжений Б О, Б, в связи с тем, что через резистор 8 поступает напряжение на инвертирующий н неинвертирующий входы одного иэ компараторов 1 от источника 9.Работа элемента 3 неравноэначности заключается в том, что при поступлении равенства напряжений на его входы эмиттер и база транзистора 7 находятся под одним и тем же потенциалом, транзистор 7 заперт и напряжение на его выходе равно нулю,В случае наличия хотя бы одного положительного напряжения на входе и одного напряжения отрицательной полярности или же равного нулю положительное напряжение через диод 6 поступает на эмиттер транзистора 7 и через базу транзистора 7 начинает протекать ток, вследствие чего на выходной шине 4 (коллекторе транзистора 7) формируется напряжение, соответствующее логической единицеФормула изобретенияДискретизатор уровней напряжений, содержащий и компараторов, и входных шин, одна иэ которых соединена с инвертирующим входом одного компаратора и с неинвертирующим входом другого1379938 Составитель Н.МаркинТехред А.Кравчук Редактор А.Коэориз Корректор В.Бутяга Заказ 993/58 Тирах 928 ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. Уагород, ул. Проектная, 4 компаратора, о т л и ч а ю щ и й с ятем, что, с целью расширения функциональных возможностей эа счет обеспечения возможности анализа как постоянных, так и энакопеременных входныхнапряаений с нулевым фазовым сдвигом,в него дополнительно введен элемент неравноэначности, выход которого соединен с выходной шиной, а входы - свыходами компараторов, какдый инвертирукщий вход одного из которых соединен с неинвертирующим входом другого компаратора и с соответствующейвходной шиной.
