Торцовое уплотнение

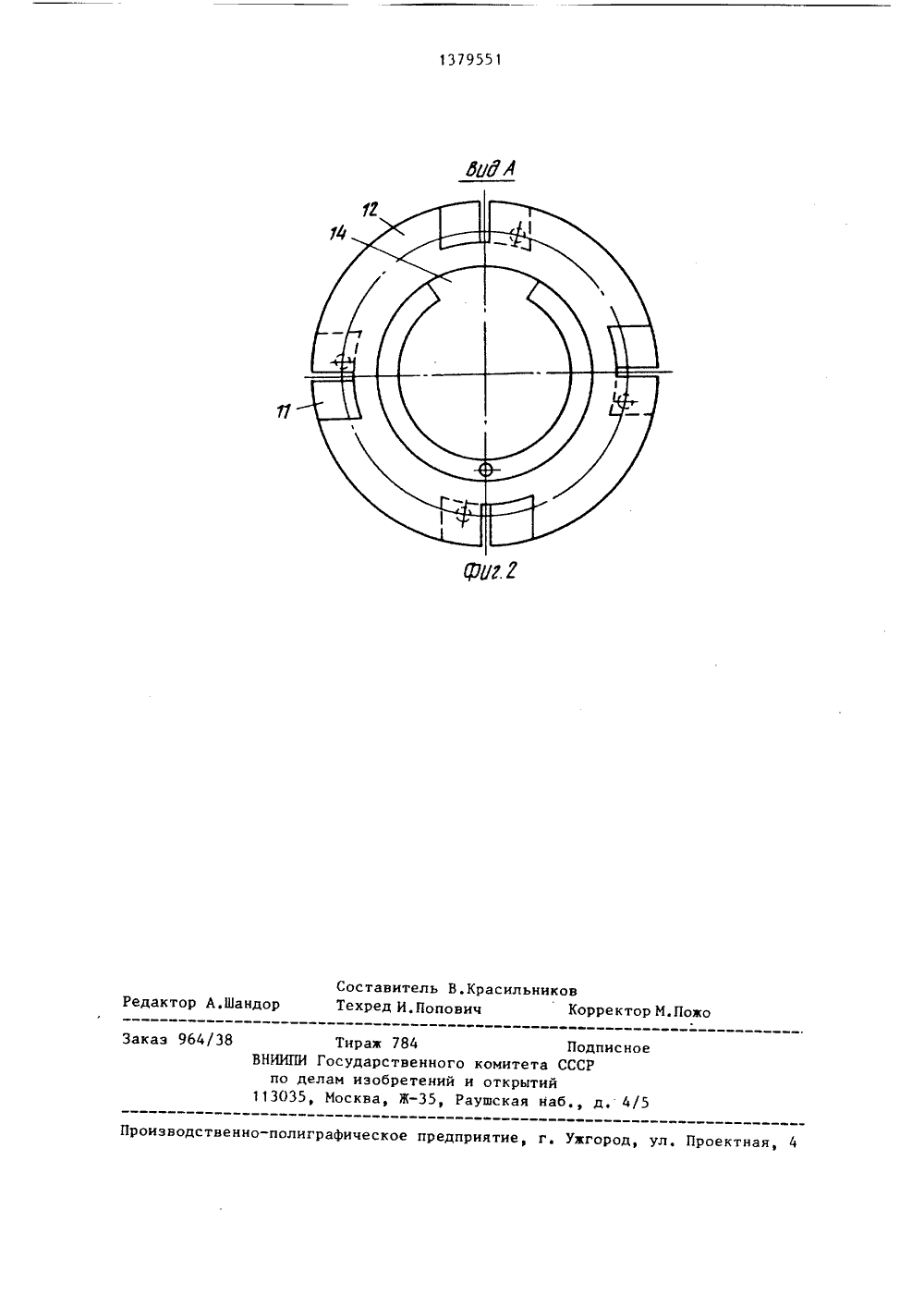

(61) (21) (22) (46) (72) (53) (56) У 12 12967744108110/223.06,8607,03,88,Б,З, Бронш62,762(088Авторское6774, кл. юл, Уейн свидетельство ССС Р 16 1 15/34, 198) ТОРЦО ПЛОТНЕНИ Изобой то в тениенике носится к тель зова турб может быть исполь сос компрессорах,устройствах дляся валов. Цельппение надежностя эа счет регул нах и ния в етени угиающи лотиизобр повтнен в ра ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рования подачи охлаждающеи жидкостив зону трения, В торцовом уплотнении,работающем в условиях переменногоколичества жидкости в уплотнительнойкамере, каналы 10 во вращающемсякольце 6 трения выполнены с переменным угловым смещением относительнонаклонных пазов 11 диска 12. За счетнаклонных в сторону вращения пазов11 на диске 12 при взаимодействииего с жидкостью начинает возрастат 1крутящий момент, который разворачивает диск 12, последовательно перекрывая входные отверстия каналов 10вращающегося кольца 6, закрывая ихпри заполнении уплотнительной камеры,что соответствует режиму максимальной производительности насоса, 2 ил,Изобретение относится к уплотнениям вращающихся валов, может бытьиспользовано в насосах, компрессорах,турбинах и других устройствах и является усовершенствованием изобре 5тения по авт,св. В 1296774,Цель изобретения - повышение надежности работы уплотнения при работе с изменяющимся количеством жидкости в камере уплотнения эа счетрегулирования ее подачи в зону трения.На фиг, 1 показано уплотнение,разрез; на фиг, 2 - вид А на фиг, 1,Торцовое уплотнение состоит иэкорпуса 1, подвижного в осевом направлении кольца 2 трения, установленного в корпусе 1 через вторичноеуплотнение 3, поджатого волнистойпружиной 4 и зафиксированного отпроворота штифтом 5, Вращающеесякольцо 6 трения установлено на валу7 через вторичное уплотнение 8, в немвыполнена кольцевая проточка 9, и оно 25снабжено каналами 10, расположеннымис переменным угловым смещением относительно пазов 11, выполненных подуглом к образующей диска 12 в сторону вращения, Вращающееся кольцо 6трения зажато элементами конструкциинасоса, жестко связанными с валом 7(не показано). Диск 12 через пружину13 упруго связан с вращающимся кольцом 6. Нроворот диска 12 на вращающемся кольце 6 ограничен пазом 1435и штифтом 15, а осевое перемещениеразрезным стопорным кольцом 16.Устройство работает следующим обраэоме40На холостых режимах насоса смазкаи охлаждение торцового уплотненияпроизводится жидкостью, подаваемойв небольшом количестве в уплотнительную камеру, и за счет насосного эффекта, создаваемого пазами 11 диска45 12, частично прокачиваемой черезканалы 10 и кольцевую канавку вращающегося кольца 6, При этом моментна диске 12 невелик, и пружина 13удерживает диск 12 таким образом,что пазы 11 находятся напротив входных отверстий каналов 1 О вращающегося кольца 6,Одновременно, благодаря эжекционному эффекту, создаваемому насоснойкамерой, жидкость выводится из уплотнительной камеры, При переходе насоса на рабочие режимы уплотнительная камера начинает заполняться жидкостью, поступающей иэ насосной камеры, и количество ее тем больше,чем ближе режим работы насоса к максимальному, За счет взаимодействиянаклонных в сторону вращения пазов11 с жидкостью на диске 12 начинаетвозрастать крутящий момент, которыйразворачивает его, последовательноперекрывая входные отверстия каналов1 О вращающегося кольца 6, полностьюзакрывая их при заполнении уплотнительной камеры, что соответствуетрежиму максимальной производительности насоса, Охлаждение и смазкав этом случае осуществляется жидкостью, омывающей уплотнение Уголнаклона пазов 11 и жесткость пружины1 Э зависят от конструктивных особенностей насоса и режимов его работыи окончательно могут быть определены при доводке уплотнения,Формула изобретенияТорцовое уплотнение поавт,св. У 1296774, о т л и ч а ющ е е с я тем, что, с целью повышения работоспособности уплотнения, каналы во вращающемся кольце выполнены с переменным угловым смещением относительно пазов диска.1379551 Составитель В.КрасильниковТехред И, Попович Корректор М.Поко Редактор А.Шандор Заказ 964/38 Тирам 784 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Уагород, ул. Проектная, 4
