Прибор для измерения реакции зрачков на раздражение

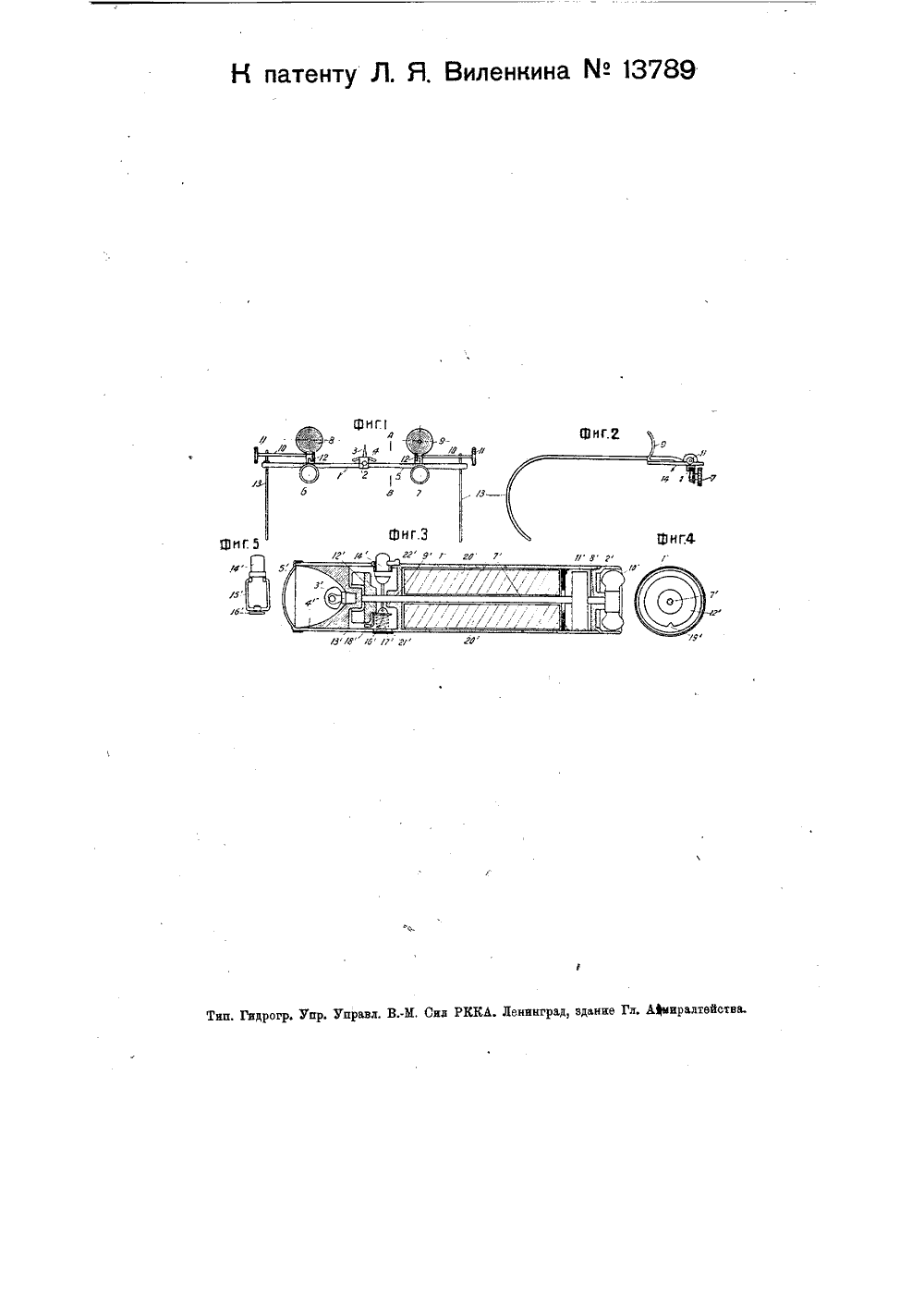

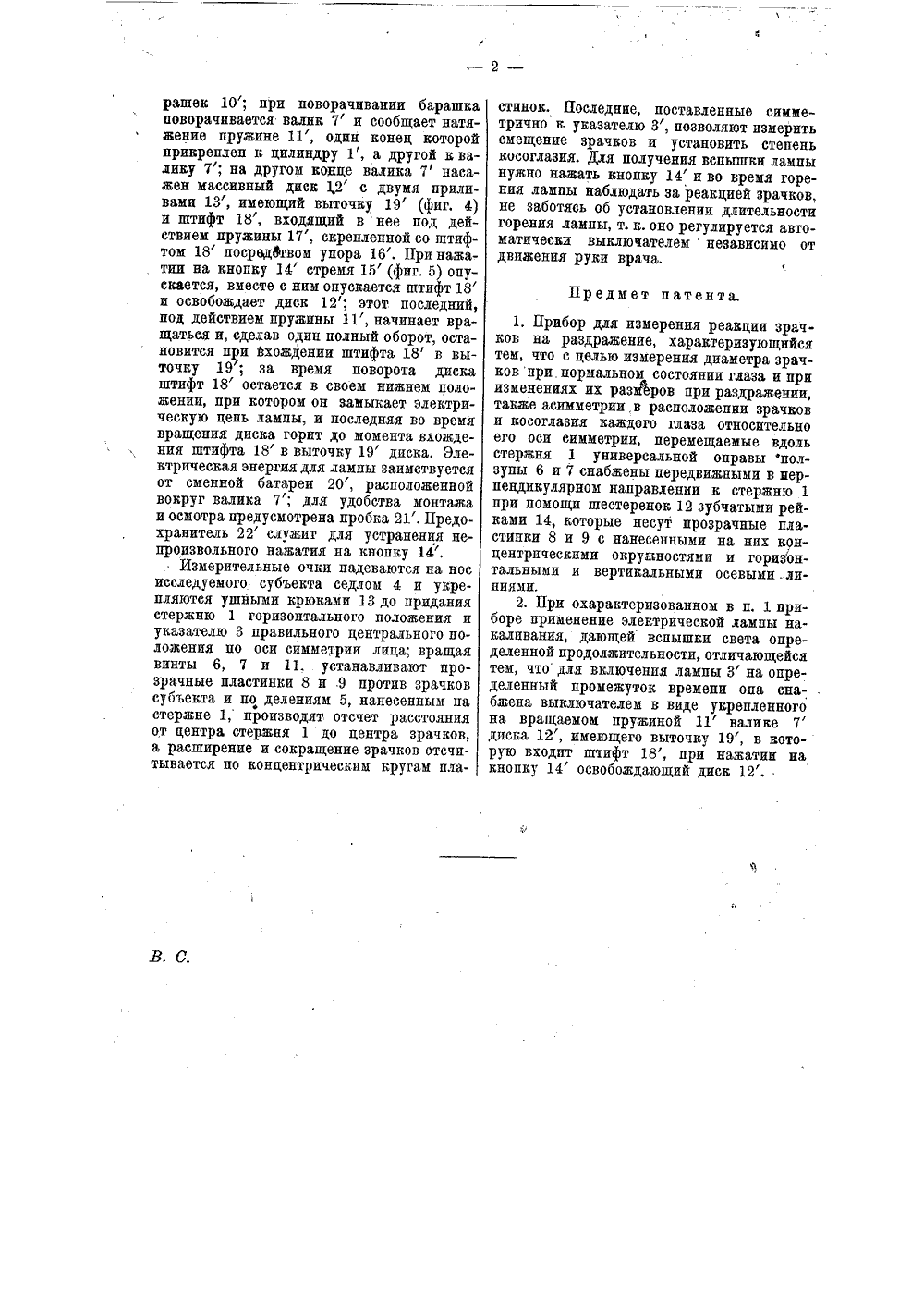

Класс 421, э 213789 ТЕНТ НА ИЗОБРЕ ПИСАНИЕ реакцииение,а ра ач К патент Я, Виле929 года ( нкина, заявленному 28 февраляаяв, свид.41781). о 31 марта 1930 года. Действие патента 15 лет от 31 марта 1930 года. патента опубликова распространнетсн на выда ора для измерени Предлагаемое изобретение касается прибора для измерения реакции зрачков нараздражение и имеет целью измерениедиаметра зрачков при нормальном состоянии глаза и при изменении их размеров прираздражении, для 1 измерения симметриив расположении зрачков, а также косоглавия каждого глаза относительно осисимметрии путем применения измерительных очков и лампы, служащей для раздражения зрительного нерва, снабженной выключателем, дающим вспышку света определенной продолжительности,На чертеже фиг. 1 изображает вид измерительных очков спереди; фиг. 2 - разрезих по линии АВ фиг, 1; фиг. 3 - продольный разрез по оси лампы с выключателем,фиг. 4 и 5 - детали выключателя.Измерительные очки аппарата состоятиз стержня 1. (фиг. 1 и 2), на которомрасположен наглухо с ним скрепленный, держатель 2, снабженный седлом % иострием 3, располагающимся по основнойвертикальной линии симметрии лица, а покраям стержня 1 устроены 2 ушныхкрюка 13;удерживающие стержень 1 в неподвижном горизонтальном положении; пообеим сторонам от держателя 2 на стержне 1расположены два ползуна 6 и 7 с винтами,приводящими в движение шестеренки, перекрывающиеся по зубчатым рейкам, устраиваемым с нижней стороны концов стержня 1. Кроме указанных винтов с шестеренками для продольного передвижения ползунов 6 и 7, последние несут еще валики 10 с шестеренками 12, сцепленными в перпендикулярном направлении с зубчатыми рейками 14, несущими, в свою очередь, прозрачные пластинки 8 и 9 с нанесенными на них концентрическими окружностями и горизонтальными и вертикальными осевыми линиями. Кроме перемещения прозрачных пластинок вдоль стержня 1 помощью винтов 6 и 7, в перпендикулярном направлении к стержню 1 помощью винтов 11, их можно поворачивать вокруг своих вертикальных осей, что дает возможность установить пластинки параллельно радужной оболочке, в случае бокового отклонения зрачка (косоглазие), а также заменять другими пластинками, например, цветными для определения цветовой реакции (дальтонизм), Для получения раздражения зрительного нерва служит лампа с выключателем (фиг. 2). Устроена она следующим образом; в цилиндрической полости 1 помещены с одного конца крышка 2, а с другого лампа 3 с параболическим отражением 4 и наружным стеклом 5, заключенным в обойму 6, навинчивающуюся на цилиндр 1, по оси которого расположен валик 7, вращающийся в подшипниках 8 и 9. На одном конце валика 7, выходящем за подшипник 8, насажен ба рашек 10, при поворачивании барашка поворачивается валик 7 и сообщает натяжение пружине 11, один конец которой прикреплен к цилиндру 1, а другой к валику 7; на другом конце валика 7 насажен массивный диск 1,2 с двумя приливами 13, имеющий выточку 19 (фиг. 4) и штифт 18, входящий в нее под действием пружины 17, скрепленной со штифтом 18 посрадбгвом упора 16. При нажатии на кнопку 14 стремя 15 (фиг. 5) опускается, вместе с ним опускается штифт 18 и освобождает диск 12, этот последний, под действием пружины 11, начинает вращаться и, сделав один полный оборот, остановится при вхождении штифта 18 в выточку 19, за время поворота диска штифт 18 остается в своем нижнем положении, при котором он замыкает электрическую цепь лампы, и последняя во время вращения диска горит до момента вхождения штифта 18 в выточку 19 диска. Электрическая энергия для лампы заимствуется от сменной батареи 20, расположенной вокруг валика 7, для удобства монтажа и осмотра предусмотрена пробка 21. Предохранитель 22 служит для устранения непроизвольного нажатия на кнопку 14.Измерительные очки надеваются на нос исследуемого субъекта седлом 4 и укрепляются ушными крюками 13 до придания стержню 1 горизонтального положения и указателю 3 правильного центрального положения по оси симметрии лица; вращая винты 6, 7 и 11, устанавливают прозрачные пластинки 8 и,9 против зрачков субъекта и по делениям 5, нанесенным на стержне 1, производят, отсчет расстояния от центра стержня 1 до центра зрачков, а расширение и сокращение зрачков отсчитывается по концентрическим кругам пластинок. Последние, поставленные симметрично к указателю 3, позволяют измерить смещение зрачков и установить степень косоглазия. Для получения вспышки лампы нужно нажать кнопку 14 и во время горения лампы наблюдать за реакцией зрачков, не заботясь об установлении длительности горения лампы, т. к. оно регулируется автоматически выключателем независимо от движения руки врача.Предмет патента,1, Прибор для измерения реакции зрачков на раздражение, характеризующийся тем, что с целью измерения диаметра зрачков при.нормальном состоянии глаза и при изменениях их размеров при раздражении, также асимметрии, в расположении зрачков и косоглазия каждого глаза относительно его оси симметрии, перемещаемые вдоль стержня 1 универсальной оправы фползуны 6 и 7 снабжены передвижными в перпендикулярном направлении к стержню 1 при помощи шестеренок 12 зубчатыми рейнами 14, которые несут прозрачные пластинки 8 и 9 с нанесенными на них концентрическими окружностями и горизонтальными и вертикальными осевыми. линиями,2. При охарактеризованном в п. 1 приборе применение электрической лампы накаливания, дающей вспышки света определенной продолжительности, отличающейся тем, что для включения лампы 3 на определенный промежуток времени она снабжена выключателем в виде укрепленного на вращаемом пружиной 11 валике 7 диска 12, имеющего выточку 19, в которую входит штифт18, при нажатии на кнопку 14 освобождающий диск 12.
