Устройство для сравнения -разрядных чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1377851
Автор: Цыбин
Текст

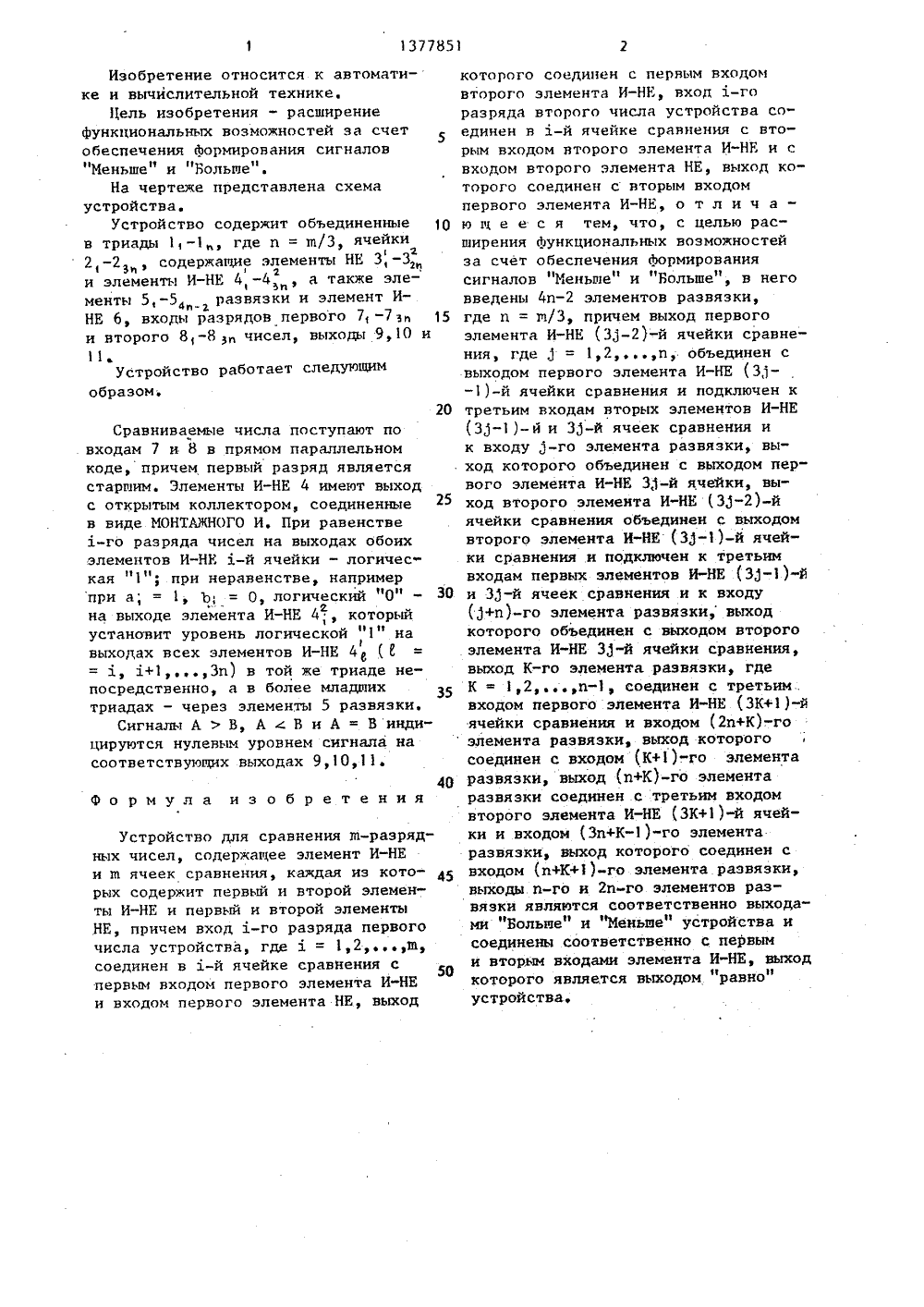

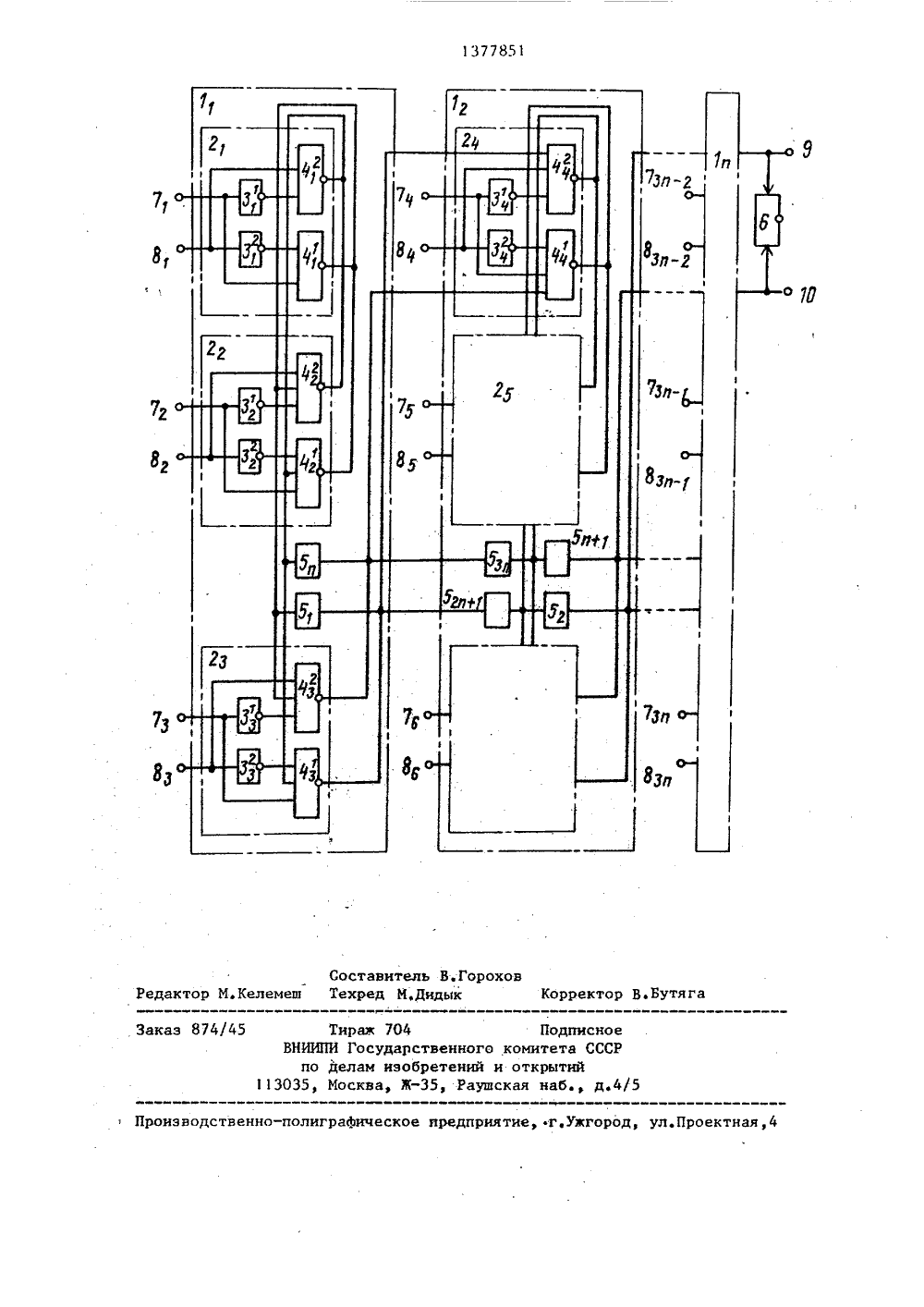

СОЮЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИИРЕСПУ БЛИН 09) (1 И(54) УСТРОЙСТВО ДЛЯРЯДНАХ ЧИСЕЛ(57) Изобретение отнтике и вычислительноизобретения - расшир бору 3 1 РАВНЕНИЯ адов (ш = Зп)ствием Т = 2) элемен автома ится к техник ие фун и обладает быстродейиональГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(56) Авторское свидеУ 947854, кл. С Об РБудинский Я. Логичцифровой технике. М,с.113, рис. 5,17 б,можностей за счет формированалов "Меньше" и "Больше".тво содержит бп элементов Иэлементов НЕ, 4 пэлементови и элемент И-НЕ. Выходы элеИ-НЕ объединены по монтажномуниваемые числа поступают впараллельном коде, результатется в виде логического "0"м из трех выходов: "А с В","А = В". Устройство содераиванне в количестве ных возния сигУстройсНЕ, бпразвязкментовИ. Сравпрямомфиксируна одноИзобретение относится к автоматике и вычислительной технике,Цель изобретения - расширениефункциональных возможностей за счетобеспечения формирования сигналов"Меньше" и "Больше"На чертеже представлена схемаустройства.Устройство содержит объединенные 10в триады 1, -1, где п = щ/3, ячейки2-23 э содержашие элементы НЕ 3, -32 нЗифи элементы И-НЕ 4, -4 , а также эле-менты 5-54 разВязки и элемент ИНЕ б, входы разрядов первого 7, -7 15и второго 8,-8чисел, выходы 9,10 и11,Устройство работает следующимобразом.20Сравниваемые числа поступают по входам 7 и 8 в прямом параллельном коде, причем первый разряд является старшим, Элементы И-НЕ 4 имеют выход с открытым коллектором, соединенные в виде МОНТАЖНОГО И, При равенстве х-го разряда чисел на выходах обоих элементов И-НЕ х-й ячейки - логическая "1"; при неравенстве, например при а; = 1, Ъ, = О, логический "0" - 30 на выходе элемента И-НЕ 4 которыйй установит уровень логической "1" на выходах всех элементов И-НЕ 4 ( 6+13 п) в той же триаде непосредственно, а в более младших триадах - через элементы 5 развязки.Сигналы АВ, А ( В и А = В индицируются нулевым уровнем сигнала на соответствуюших выходах 9,10,1140Формула изобретения Устройство для сравнения щ-разрядных чисел, содержацее элемент И-НЕ и ш ячеек сравнения, каждая из кото рых содержит первый и второй элементы И-НЕ и первий и второй элементы НЕ, причем вход -го разряда первого числа устройства, где 3. = 1,2,ш, соединен в -й ячейке сравнения с первым входом первого элемента И-НЕ и входом первого элемента НЕ, выход которого соединен с первым входомвторого элемента И-НЕ, вход -горазряда второго числа устройства соединен в х-й ячейке сравнения с вторым входом второго элемента И-НЕ и свходом второго элемента НЕ, выход которого соединен с вторым входомпервого элемента И-НЕ, о т л и ч а -ю щ е е с я тем, что, с целью расширения функциональных возможностейза счет обеспечения формированиясигналов "Меньше" и "Больше", в неговведены 4 пэлементов развязки,где п = и/3, причем выход первогоэлемента И-НЕ (3,1-2)-й ячейки сравнения, где ) = 1,2п, объединен свыходом первого элемента И-НЕ (3,1-1)-й ячейки сравнения и подключен ктретьим входам вторых элементов И-НЕ(33-1)- й и 3-й ячеек сравнения ик входу -го элемента развязки, выход которого объединен с выходом первого элемента И-НЕ 31-й ячейки, выход второго элемента И-НЕ (33-2)-йячейки сравнения объединен с выходомвторого элемента И-НЕ (33-1)-й ячейки сравнения и подключен к третьимвходам первых элементов И-НЕ (3-1)-йи 3-й ячеек сравнения и к входу(+п)-го элемента развязки, выходкоторого объединен с выходом второгоэлемента И-НЕ 3-й ячейки сравнения,выход К-го элемента развязки, гдеК = 1,2п, соединен с третьим .входом первого элемента И-НЕ (ЗК+1)-йячейки сравнения и входом (2 п+К)-. гоэлемента развязки, выход которогосоединен с входом (К+1)-. го элементаразвязки, выход (п+К)-го элементаразвязки соединен с третьим входомвторого элемента И-НЕ (ЗК+1)-й ячейки и входом (Зп+К)-го элементаразвязки, выход которого соединен свходом (и+К+1)-го элемента развязки,выходы п-го и 2 п-го элементов развязки являются соответственно выходами "Больше" и "Меньше" устройства исоединены соответственно с первыми вторым входами элемента И-НЕ, выходкоторого является выходом "равно"устройства,
СмотретьЗаявка
4115009, 04.09.1986
ПРЕДПРИЯТИЕ ПЯ А-3724
ЦЫБИН ЮРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G06F 7/04
Метки: разрядных, сравнения, чисел
Опубликовано: 28.02.1988
Код ссылки
<a href="https://patents.su/3-1377851-ustrojjstvo-dlya-sravneniya-razryadnykh-chisel.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сравнения -разрядных чисел</a>
