Преобразователь импедансов с инверсией знаков

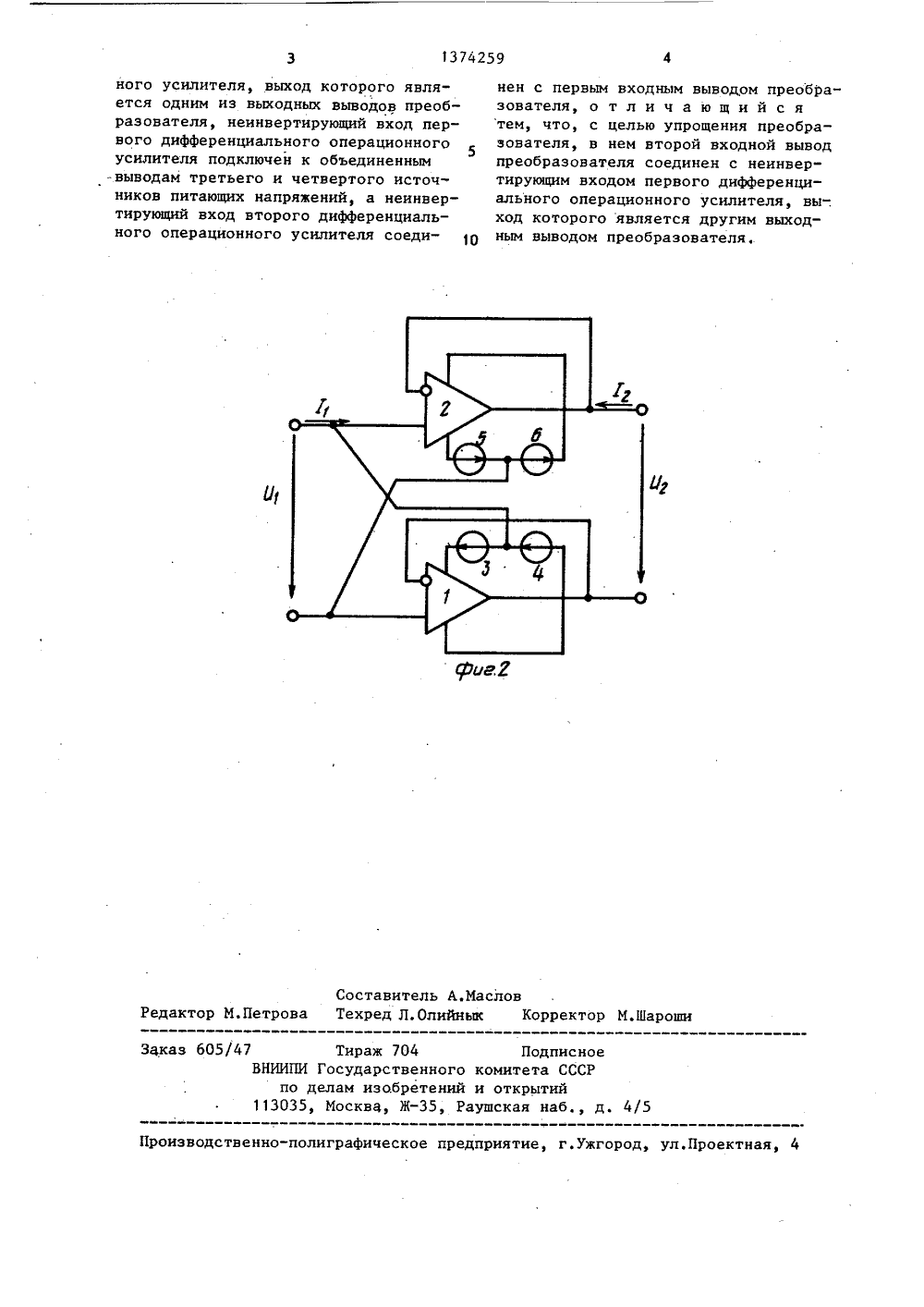

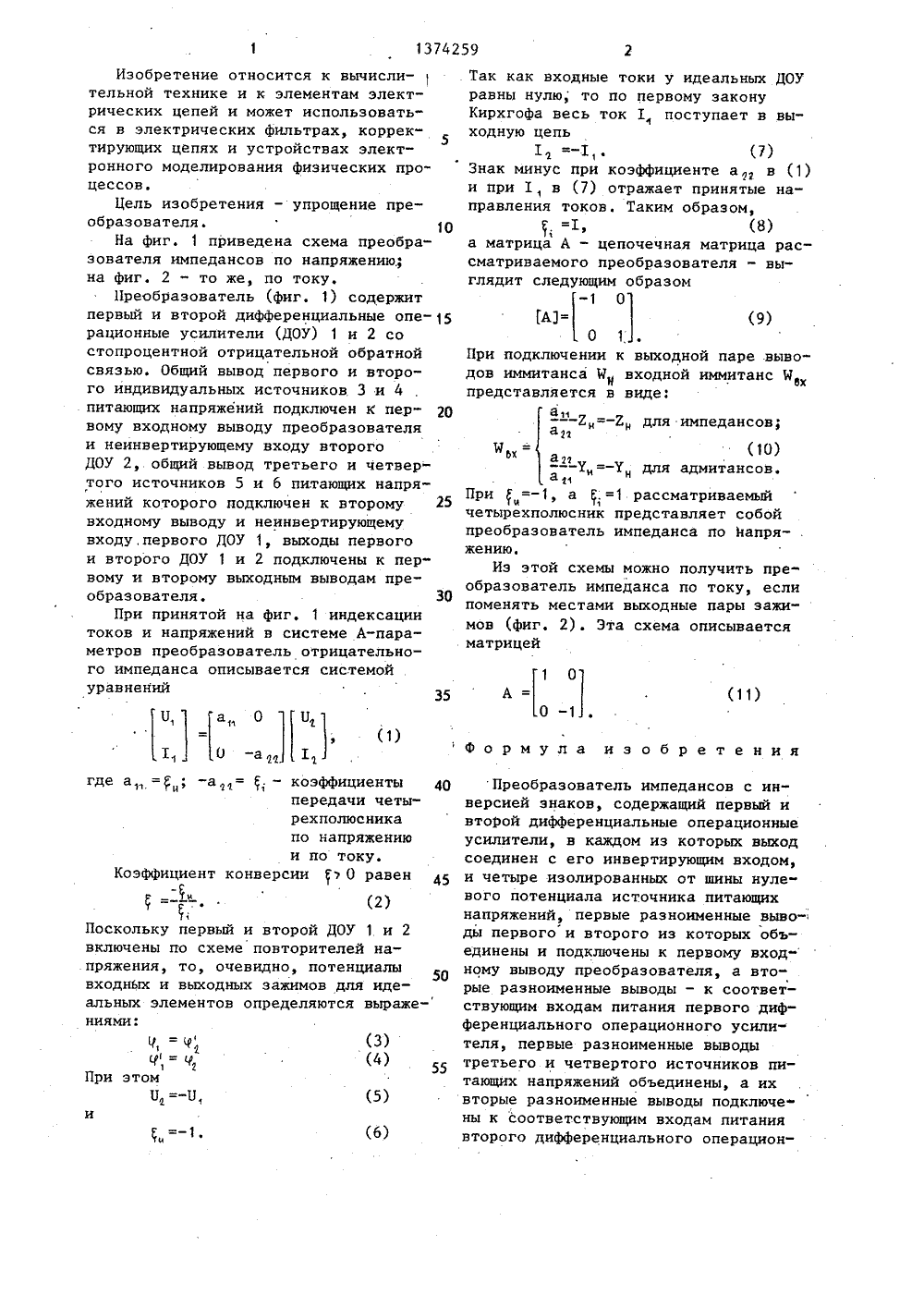

(51) 4 762 НОЗН 1110 ОПИСАНИЕ ИЗОБРЕТЕНИ Нотносится к вычислик элементам элект ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ АВТОРСКОМУ СВИДЕТЕПЬСТ(57) Изобретениетельной технике ирических цепей и может использоваться в электрических фильтрах, корректирующих цепях и устройстваХ электронного моделирования физических процессов. Целью изобретения является .упрощение преобразователя. Преобразователь импедансов с инверсией знаков содержит первый и второй дифференциальные операционные усилителя 1 и 2, изолированные от шины нулевого потенциала источники питающих напряжений 3, 4 и 5, 6. Достижение поставленной цели обеспечено благодаря использованию в качестве одного из входных выводов преобразователя неинвертирующего входа первого операционного усилителя и в качестве одного ЯФ из выходных выводов - его выхода. 2 ил.(6) Изобретение относится к вычислительной технике и к элементам электрических цепей и может использоваться в электрических Фильтрах коррек тирующих цепях и устройствах электронного моделирования физических процессовЦель изобретения - упрощение преобразователя. 10На фиг. 1 приведена схема преобразователя импедансов по напряжению,; на фиг. 2 - то же, по току,Преобразователь (фиг. 1) содержит первый и второй дифференциальные опе рационные усилители (ДОУ) 1 и 2 со стопроцентной отрицательной обратной связью. Общий вывод первого и второго индивидуальных источников 3 и 4 питающих напряжений подключен к пер вому входному выводу преобразователя и неинвертирующему входу второго ДОУ 2, общий вывод третьего и четвертого источников 5 и 6 питающих напряжений которого подключен к второму 25 входному выводу и неинвертирующему входу, первого ДОУ 1, выходы первого и второго ДОУ 1 и 2 подключены к первому и второму выходным выводам преобразователя. 30При принятой на фиг. 1 индексации токов и напряжений в системе А-параметров преобразователь отрицательного импеданса описывается системой уравнений35 С 1, а,О Ю(1)О -а 1 где а= ; -а = ,. - коэффициенты 40передачи четырехполюсникапо напряжениюи по току,Коэффициент конверсииО равен 45(2) Поскольку первый и второй ДОУ 1 и 2 включены по схеме повторителей напряжения, то, очевидно, потенциалы входных и выходных зажимов для идеальных элементов определяются выраже- ниями:(5) Так как входные токи у идеальных ДОУ равны нулю; то по первому закону Кирхгофа весь ток Е поступает в выходную цепь1 =-1,. (7) Знак минус при коэффициенте а в (1) и при 1, в (7) отражает принятые направления токовТаким образом,=1 (8) а матрица А - цепочечная матрица рассматриваемого преобразователя - выглядит следующим образом-1 ОА= (9) О 1 При подключении к выходной паре выводов иммитанса Ч входной иммитанс Ипредставляется в виде: а а в -Е =-Е для импедансовУ 1 и (10) аиУ=-У для адмитансов.а, " н При=-1, а :=1 рассматриваемый четырехполюсник представляет собой преобразователь импеданса по напря- . жению.Иэ этой схемы можно получить пре" образователь импеданса по току, если поменять местами выходные пары зажи" мов (фиг. 2). Эта схема описывается матрицей Формула изобретения Преобразователь импедансов с инверсией знаков, содержащий первый и второй дифференциальные операционные усилители, в каждом из которых выход соединен с его инвертирующим входом, и четыре изолированных от шины нулевого потенциала источника питающих напряжений, первые разноименные выводы первого и второго из которых объединены и подключены к первому входному выводу преобразователя, а вторые разноименные выводы - к соответствующим входам питания первого дифференциального операционного усилителя, первые разноименные выводы третьего и четвертого источников питающих напряжений объединены, а их вторые разноименные выводы подключе ны к соответствующим входам питания второго дифференциального операцион1374259 Составитель А,МасловРедактор М.Петрова Техред Л.Олийнык Коррект Шаро 7 Тираж 704ВНИИПИ Государственногопо делам изобретений113035, Москва, Ж, Р Заказ П исноеСССРйб., д. 4/5 мит и открыушская Производственно-полиграфическое предприятие, г,ужгород оектн ного усилителя, выход которого является одним из выходных выводов преобразователя, неинвертирующий вход первого дифференциального операционного усилителя подключен к объединенным -выводам третьего и четвертого источников питающих напряжений, а неинвертирующий вход второго дифференциального операционного усилителя соединен с первым входным выводом преобразователя, о т л и ч а ю щ и й с ятем, что, с целью упрощения преобразователя, в нем второй входной выводпреобразователя соединен с неинвертирующим входом первого дифференциального операционного усилителя, вы-.ход которого является другим выходным выводом преобразователя.
