Установка для разделения навоза на твердую и жидкую фракции

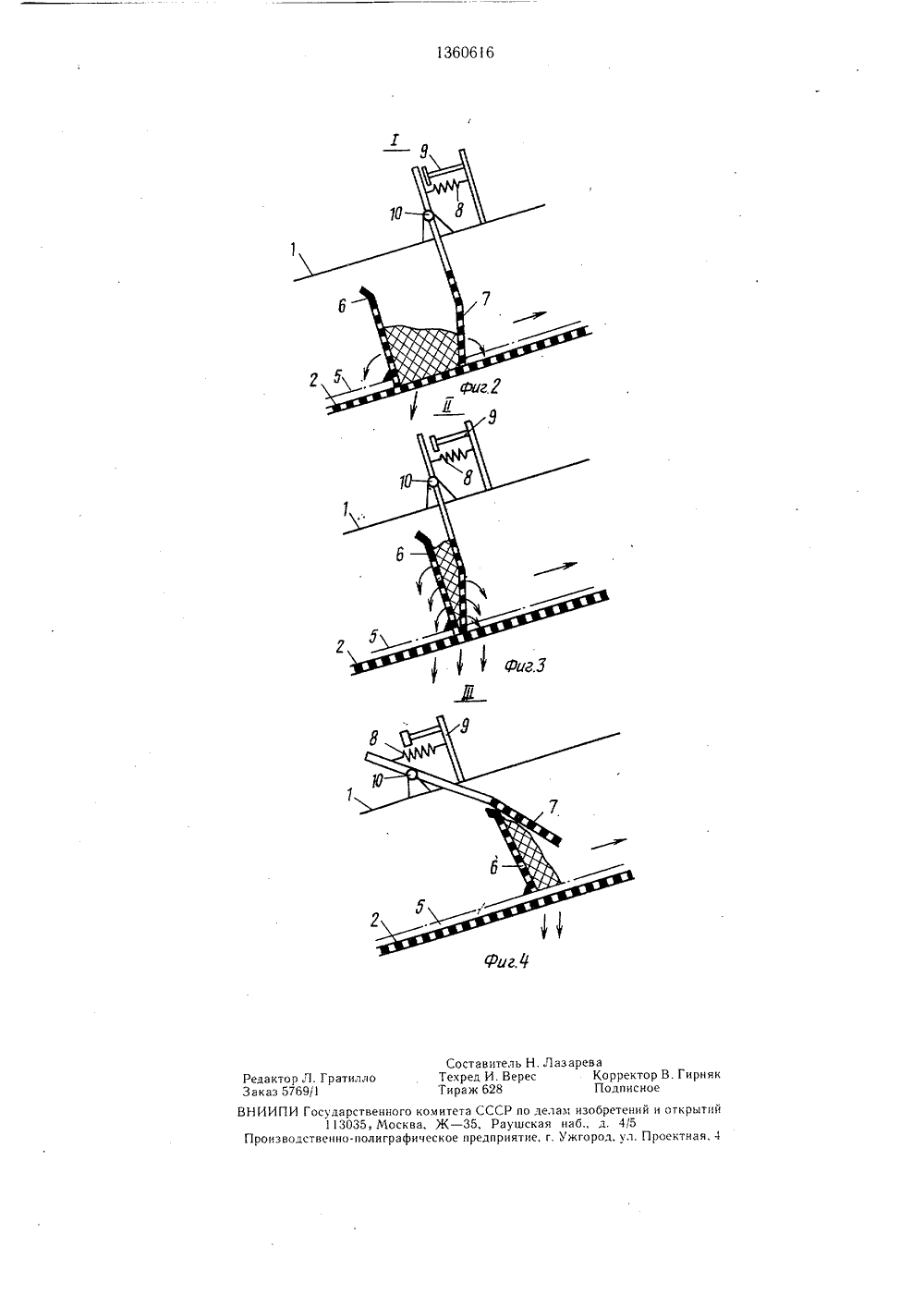

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 4 А 01 С 3/О И КА о-исследователь ческий институт кации сельского овалев тво ССС О, 1985. о СССР О, 1984. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБ КОМУ СВИДЕТЕЛЬСТВ(54) УСТАНОВКА ДЛЯ РАЗДЕЛЕНИЯ НАВОЗА НА ТВЕРДУЮ И, ЖИДКУЮ ФРАКЦИИ(57) Изобретение . относится к сельскому хозяйству. Цель изобретения - повышение эффективности разделения навоза на фракции. Наклонная фильтруюшая поверхность 2 охвачена бесконечным тяговым органом 5 с закрепленными на ней перфорированными эластичными скребками 6. На раме 1 установлены отжимные элементы, выполненные в виде двуплечих рычагов 7, шарнирно установленных на оси 10 и выполненных перфорированными из эластичного материала. Навоз питателем 4 подается на фильтрующую поверхность 2, а жидкая фракция - в поддон 3. Навоз скребками 6 поджимается к двуплечему рычагу, где происходит интенсивное отделение жидкой фракции. 2 з.п, ф-лы, 4 ил.Изобретение относится к области сельского хозяйства, в частности к устройствам для разделения навоза на фракции.Целью изобретения является повышение эффективности разделения навоза на фракции,На фиг. 1 изображена установка для разделения навоза на твердую и жидкую фракции; вид сбоку; на фиг. 2 - узел 1 на фиг. 1 (навоз находится между скребком и отжимным элементом в момент начала сжатия); на фиг. 3 - узел 11 на фиг. 2 (момент максимального сжатия твердой фракции навоза)на фиг, 4 - узел 111 на фиг.(момент прекращения воздействия отжимного элемента на слой твердой фракции).Установка содержит закрепленную на раме 1, наклонную фильтрующую поверхность 2 с размещенным под ней поддоном 3 для сбора жидкой фракции. Над наклонной фильтрующей поверхностью 2 установлен питатель 4, а сама она охвачена бесконечным тяговым органом 5 с закрепленными на нем эластичными скребками 6. На раме 1 установлены отжимные элементы, выполненные из эластичного материала в виде двуплечих рычагов 7 с возвратными пружинами 8 и упорами 9, закрепленными посредством Г-образных кронштейнов. Двуплечий рычаг 7 шарнирно установлен на оси 10. Бесконечный тяговый орган 5 связан с механизмом 11 привода. Эластичные скребки 6 и двуплечие рычаги 7 установлены с возможностью взаимодействия с фильтрующей поверхностью и выполнены перфорированными. Эластичные скребки 6 на тяговом органе 5 закреплены с одинаковым шагом, а расстояние между двуплечими рычагами 7 выполнено увеличивающимся в направлении перемещения скребков,Установка работает следующим образом.Жидкий навоз питателем 4 равномерно распределяется по ширине наклонной фильтрующей поверхности 2 и под действием тягового органа 5 эластичными скребками 6 перемещается вдоль поверхности. Одновременно часть жидкости, находящейся в свободном состоянии, поступает в поддон 3, Под действием скребков 6 навозная масса, упираясь в двуплечий рычаг 7, сжимается. При этом сила давления направлена параллельно плокости фильтрующей поверхности 2, что исключает проникновение твердых частиц через ее отверстия в поддон 3, При максимальном сближении скребка 6 с отжим формула изобретения 25 30 ками и шарнирно установленными отжимными элементами, отличающаяся тем, что,с целью повышения эффективности разделения навоза на фракции, каждый отжимной элемент установлен на раме и выполненв виде подпружиненного относительно неедвуплечего рычага, одно из плеч которого40 расположено с возможностью взаимодействия с фильтрующей поверхностью и со скребками, причем упомянутое плечо и скребкивыполнены перфорированными,2. Установка по и. 1, отличающаяся тем,что отжимные элементы выполнены из эластичного материала.3. Установка по п. 1, отличающаясятем, что она снабжена упорами, закрепленными на раме посредством Г-образных кронштейнов,5 1 О 15 20 ным элементом происходит активное выделение влаги из слоя твердой фракции. Через перфорацию на скребках 6 и двуплечих рычагах 7 влага отводится из зоны отжима и через регенерированную скребками 6 фильтрующую поверхность 2 направляется в поддон 3. При дальнейшем воздействии скребка 6 двуплечий рычаг 7, преодолевая сопротивление пружины 8, поворачивается на оси 10, скользит по наружному обрезу скребка 6 и, освобождаясь от воздействия двуплечего рычага, резко возвращается пружиной 8 в исходное положение. Одновременно в исходное положение возвращается и эластичный скребок, освобождаясь от налипшего навоза путем отбрасывания его вперед, в результате чего происходит его взрыхление.Взрыхленный слой твердой фракции в процессе перемещения подвергается многократному воздействию отжимных элементов аналогично описанному. Это позволяет удалить связанную ка нилл ярную влагу, что способствует получению твердой фракции с минимальным количеством влаги. 1. Установка для разделения навоза на твердую и жидкую фракции, содержащая закрепленную на раме наклонную фильтрующую поверхность с размещенными под ней поддоном для сбора жидкой фракции и установленным над ней питателем, охватывающий поверхность и связанный с механизмом привода бесконечный тяговый орган с закрепленными на нем эластичными скреб 13 б 066осударственного комитета СССР по делам изоб113035, Москва, Ж - 35, Раушская наб., д твенно-полиграфическое предприятие, г. Ужгоро Произвол Редактор Заказ 57 ВНИИПИ Состав Л. Гратилло Техред
