Способ закрепления табачных листьев на шнуре

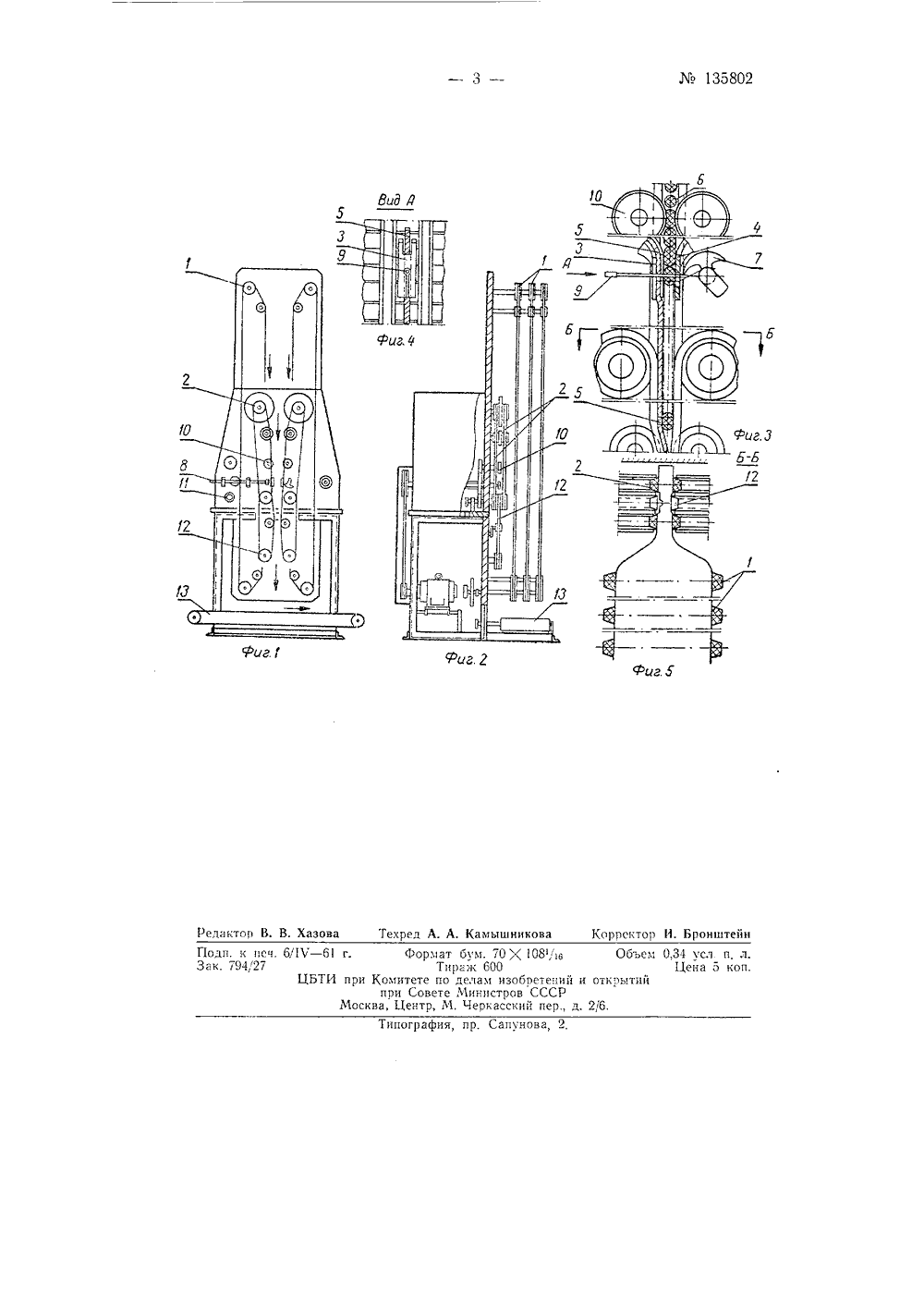

М 135802 Класс 79 а, 2,СССР Подписная группа Л 2 б 4Н. В, Журавлев, В. Ф. Трубников и В. А. Федотенко СНОСОВ ЗАКРЕПЛЕНИЯ ТАБАЧНЬ 1 Х ЛИСТЬЕВ НА ШНУРЕИ УСТРОЙСТВО ДЛЯ ОСУ 1 ЦЕСТВДЕНИЯ СГ 10 СОБА Заявлено 9 марта 1960:. за Хе 669209,26 в Ксмитет по делам изобретений ноткрытий при Совете Миистроп СССРОпубткона;о в Б(оллетене изобретений ЪЪ 2 за 1961 г,ИзВестные спосооы закрепления таоачных листьеВ на шнуре: нанизывание на шнур, вязка шнуром и прошиван 1;е шнуьом не обеспечивают качественного закрепления листьев (происходит прорыв черешков, неравномерное расположение листьев на шнурс и т. д.).Известные же устройстза для осуществления этик способов малопроизводительнь 1, так как треб.ют 1 цатсльнои кладИи исьев на тр 11 Н- спортеры.Предлагаемый способ закрепления табачных листьев на шнуре тамбурным швом ооеспсчиваст более надежное закреп.ение.ереИков табачных листьев путем предварительного расплющивания черешков до постоянной толщины,Устроиство для осуществ;енит пред,агасмого спосооа также ОбеспечиВает Оолее надежное закрепление таоачных истьеВ на шнуре. Зто достигается установкой роликов для распгпощивания черешков между транспортерами перел механизмом для прошивания, а также тем, что отверстие (для направления шнура и черешка) в одной из пластин выполнено калиброванным.На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях; на фиг. 3 - конструкция ъеханизма для прошивания черешков табачных листьев; на фиг. 4 - вид по стрелке Л на фиг. 3; на фиг. 5 - разрез по Б-Б на фиг. 3,Предлагаемый спосоо закрепления табачных листьев на шнуре состоит в том, что черешки табачных листьев перед закреплением их на шнуре подвергаются расплющивани 1 о до постоянной толщины, а закрепление осуществляется путем пришиввня их нитьо к шнуру тамбурным швом,Устройство (см. фиг, 1 - 5) для осуществления предлагаемого способа включает в себя транспортеры 1 и 2 и механизм для прошивания черешков табачных листьев, состоящий из двух пластин о и 4 с отвер стиями для направления шнура б и черешка б, пстлеобразователя 7 и игловодитсля 8 с иглой 9. Ме кду транспортерами, перед механизмом для прошивания, установлены ролики 10 для расплющивания черешков б.В процессе работы устройства черешки табачных листьев транспортерами 2 перемещаются между роликами 10, расплющиваются до постоянной толщины и размещаются (5 рт дальнеЙшем дижении транспортера) между пластинами 3 и 4, где пришиваются к шнуру б нитьк, сматываемой с бобинодержатсля 11. Оси отверстий в пластине 5 для прохода иглы 9 и шнура б пересскаются, что необходимо для образования тамбурного шва, причем для выода образовавшейся петли в пластине .5 имеется прорезь, Подигольная пластина 4 имеет отверстие для прохода иглы 9 с нитью. Необходимое для надежного петлеобразования тооъожсние нити Гри Обратном кодс ИГлы создается за счет у 1 тлотнения шнура б в калиброванном ствсрстии В пластине 3 при прокалывании шнурИГЛОЙ, 9. Да.сс шнур б с п 1)сштыми черешками б проходит между ветвях 1 и двух пиних рапспсртсрОВ 12, псремещастся ими на транспортер 13, который передаст готовую продукцию для дальнейшей обработки илп складирования.Предмет изобретения1. Способ закрсплсшя табачных листьев па шнуре тамбурных швом, отличаОщийся тем, и:о, с цслью более надсжного закрепления, черешки табачных листьев предварительно подвергают расплющиванию до постоянной толщины.2.,у стрОЙство для Осу 1 цсств:1 сния спосооа по и, 1, Вклю 310 щее трансГортеры и механизм дя прошизапи 5 черешков таоачных;1 истьеВ сс стоящий пз двух пластинок с отверстиями для направления шнура и чсрешка, пст,ссоразоваГсл 5 и 1 г,Оводтс,я с иГлОЙ, 0 т; и ч а ю щ е е с я тс, то, с цсг,ю Оолес падсткного закрсплсния табачных се на шнурс, меж у тр 2 спорСраъи, псрсд ъсханнзмоъ Для прошиВания, уста - НОВ;сы рогики дл 51 расгГ 10 цгвапия чсрсшкОВ, 3 ОтВерстие В ОднОЙ из гласгин выолпсно калиброванным,135802 Фиг.Уиг 2 фиг о Редактор В. В. Хазова Объем 0,34 уел. п. л.Цена о коп. Формат бум. 70 М 08,в Тираж 600 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/б.
