Устройство для определения предельных углов подъема сыпучих материалов

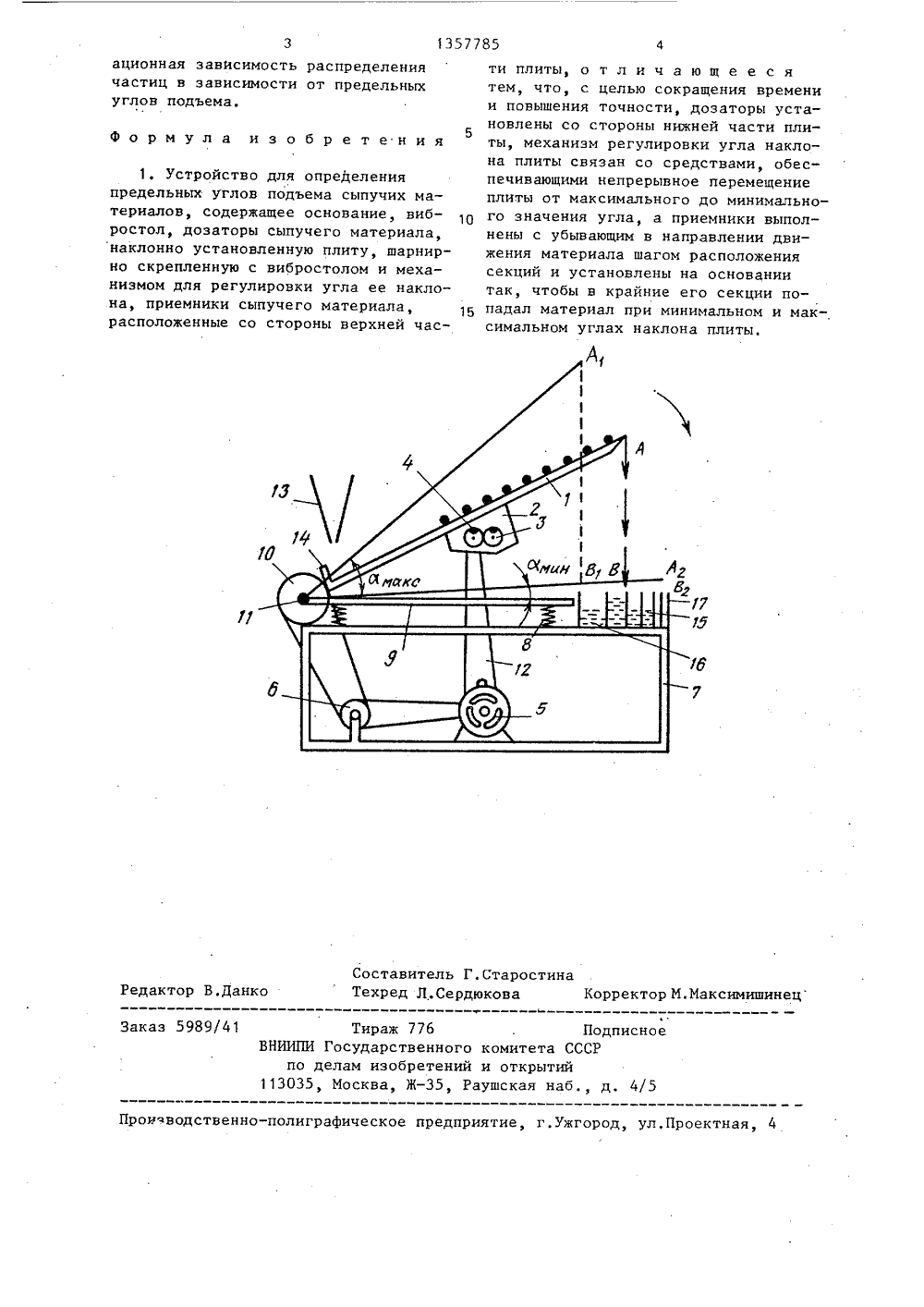

(504 С АНИЕ РЕТЕНИ ЕПЬСТ ВТОРСКОМУ.М.Заика,Бакеев20.178.16 Богомолов и С, (53) 6) Авторское287451, кл. ВАвторское св1019287, кл,идетельство СССР 7 В 13/00, 1969. етельство СССР 01 М 3/56, 1982. ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ л. У 45институт механизации сельского хозяй(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРЕДЕЛЬНЫХ УГЛОВ ПОДЪЕМА СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к техникесепарирования сыпучих материалов.Цель изобретения - сокращение времени и повыщениеточности. Устройствосодержит основание, вибростол, укрепленную на нем наклонную плиту с механизмом непрерывного изменения угланаклона, дозаторы, размещенные наднижней частью плиты, а также приемники материала в виде набора секций,размещенные на основании под верхнейчастью плиты так, чтобы в их крайниесекции материал мог попадать при миминимальном и максимальном углахнаклона плиты, 1 з.п. ф-лы, 1 ил.Изобретение относится к техникесепарирования сыпучих материалов иможет быть использовано в горнорудной, химической промышленности и всельском хозяйстве,Цель изобретения - сокращение времени и повышение точности,На чертеже представлена схема устройства. 10Устройство для определения предельных углов подъема сыпучих материалов содержит плиту 1, вибровозбудитель 2, вал 3, дебалансный груз 4,электродвигатель 5, промежуточную передачу 6, основание 7, пружину 8,вибростол 9, механизм 10 для регулирования угла наклона плиты, шарнир1, ременную передачу 12, дозатор 13сыпучего материала, ограничитель 14 20сыпучего материала, пакет 15 приемников, крайнюю секцию 16 пакета приемников, расположенную на минимальномрасстоянии от оси вращения плиты,и крайнюю секцию 17 пакета приемников, расположенную на максимальномрасстоянии от оси вращения плиты 1.Плита 1 выполняется в виде жесткой прямолинейной неперфорированнойдеки, которая покрывается фрикцион- ЗОным материалом. Данная плита 1 приводится в вибрационное движение посредством вибровозбудителя 2, которыйжестко скреплен с плитой 1 и устанав- .ливается в нижней ее части. Вибровозбудитель 2 представляет собой жесткийкорпус, в котором установлены двавала 3 с закрепленными на них дебалансными грузами 4. При этом валы 3с грузами 4 приводятся в движение 40электродвигателем 5 посредством ременной передачи 12. Кроме того, вращательное движение от электродвигателя 5 передается также на промежуточную передачу 6. При этом электродвигатель 5 и промежуточная передача 6жестко закреплены на неподвижном основании 7. На данном основании 7 спомощью пружин 8 упруго подвешен вибростол 9. На вибростоле установленмеханизм 10 регулирования угла наклона плиты 1 с помощью шарнира 11. Приэтом механизм 10 жестко соединен .сплитой 1. Подача сыпучего материалана плиту 1 осуществляется посредством 5 Вдозатора 13, расположенного сверхуплиты 1. Возможны варианты установкидозатора 13, Он может закреплятьсяжестко на вибростоле 9 и жестко закрепляться на отдельной стойке-подвесе, В нижней части плиты 1 установлен ограничитель 14, который жесткоскреплен с плитой 1. Пакет 15 приемников расположен со стороны верхнейчасти плиты 1 и установлен на основании 7. При этом приемники расположены таким образом, что при максимальном значении угла наклона плитыМ частицы сыпучего материала попадают в секцию 16, наиболее близкорасположенную к шарниру 11. При минимальном значении угла наклона плиты 1 к частицы сыпучего материалапопадают в секцию 17.Процесс разделения частиц в зависимости от предельных углов осуществляется следующим образом,С помощью дозатора 13 частицы распределяются вдоль ограничителя 14на поверхности плиты 1, При этом плита 1 наклонена к горизонту на максимальный угол. Плита 1 приводится вколебательное движение посредствомвибровоэбудителя 2 и электродвигателя 5. Частицы начинают совершать вибрационное перемещение к верхнему краюплиты 1. В зависимости от предельныхуглов подъема частицы имеют различнуюскорость вибрационного перемещенияи приходят к верхнему краю в разЛичные моменты времени. В момент прихода наиболее "быстрых" частиц к краюплиты вращательное движение начинает передаваться посредством переда-чи 6 на механизм 10 изменения угланаклона плиты 1. До этого механизмпередачи 6 вращался вхолостую. Механизм 10 начинает плавно и непрерывно осуществлять изменение угла наклонаплиты к горизонту, В результатеэтого по мере подхода частиц к верхнему краю плиты 1 они распределяются по различным приемникам, собранным в пакет 15. При этом частицы,имеющие равные скорости вибрационного перемещения, имеют одинаковыймомент прихода к краю плиты и соответственно равные предельные углыподъема. Данные частицы оказываютсяв одном и том же приемнике. Вращение плиты 1 посредством механизма 10осуществляется до момента равенстваугла наклона минимальному значениюМ . После осуществления указанногоразделения производится подсчет.количества частиц в каждом приемникеи на основании этого строится вари1357785 Составитель Г.СтаростинаТехред Л.Сердюкова Корректор М. Максимишине едактор В.Дан каз 5989/ Тираж 776 осударственн лам изобрете Москва, Жсно о комитета й и открыт НИИПИ по д 13035, наб.,аушска П водственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,ационная зависимость распределениячастиц в зависимости от предельныхуглов подъема. Формула изобретения 1, Устройство для опреДеления предельных углов подъема сыпучих материалов, содержащее основание, вибростол, дозаторы сыпучего материала, наклонно установленную плиту, шарнирно скрепленную с вибростолом и механизмом для регулировки угла ее наклона, приемники сыпучего материала, расположенные со стороны верхней части плиты, о т л и ч а ю щ е е с ятем, что, с целью сокращения времении повышения точности, дозаторы установлены со стороны нижней части плиты, механизм регулировки угла наклона плиты связан со средствами, обеспечивающими непрерывное перемещениеплиты от максимального до минимального значения угла, а приемники выполнены с убывающим в направлении движения материала шагом расположениясекций и установлены на основаниитак, чтобы в крайние его секции попадал материал при минимальном и максимальном углах наклона плиты.
