Способ испытаний материалов при динамическом растяжении

Номер патента: 1352308

Автор: Двоеглазов

ZIP архив

Текст

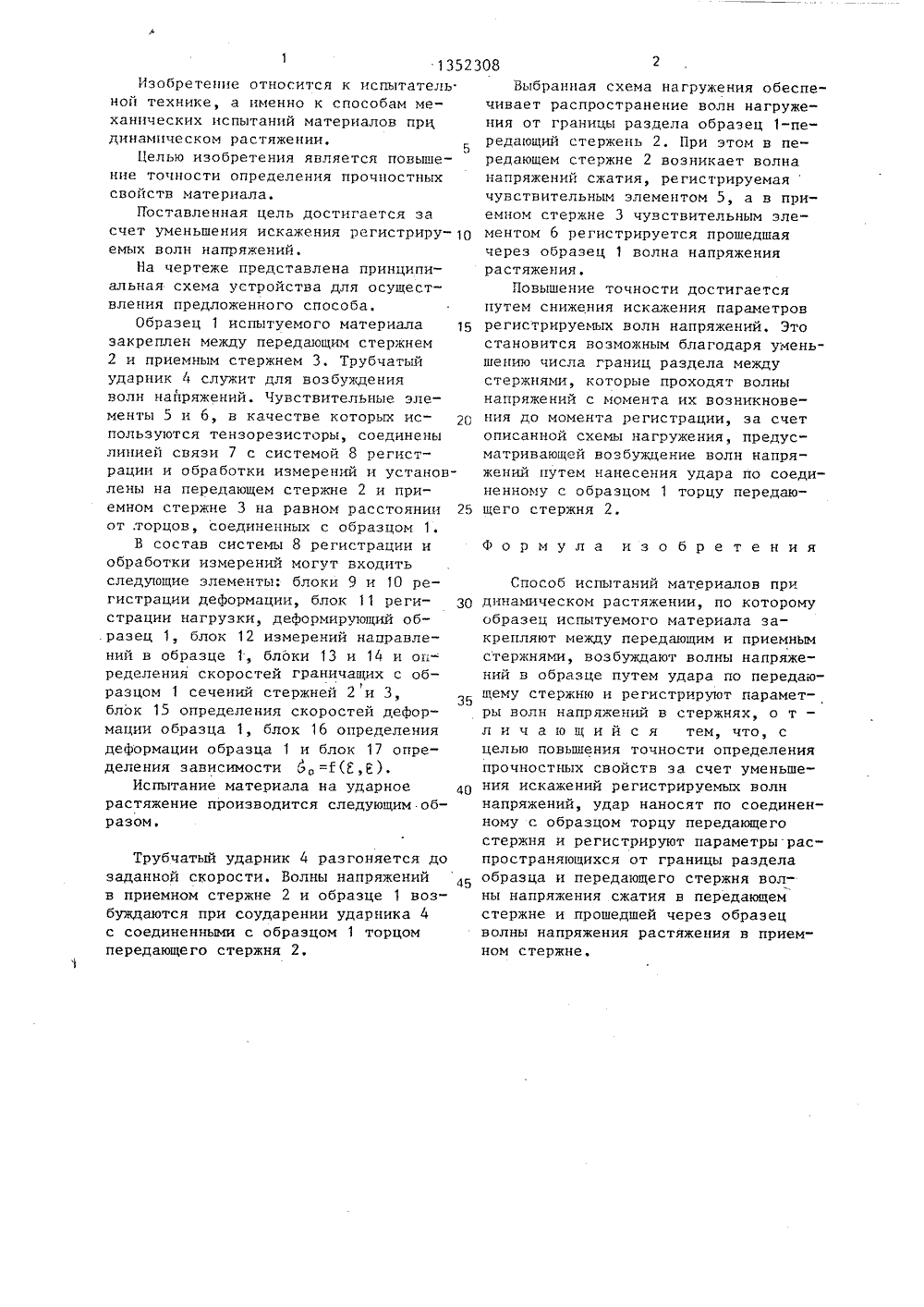

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5230 09) 01) 94 601 И 330 ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(53) 620.178.72(088 42 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОБ ИСПЫТАНИЙ МАТЕРИАЛОВ ПРИДИНАМИЧЕСКОМ РАСТЯЖЕНИИ(57) Изобретение относится к исследованию прочностных свойств материаловпри динамическом растяжении и позволяет повысить точность определенияпрочностных свойств материалов засчет уменьшения искажений регистрируемых волн напряжений. Согласноизобретению образец испытуемого мате риала закрепляют между передающим иприемным стержнями и возбуждают волнынапряжений вобразце нанесением ударапо соединенному с образцом торцу передающего стержня. При этом регистрируют параметры распространяющихсяот границы раздела образца и передающего. стержня волны напряжения сжатияв передающем стержне и прошедшей через образец волны напряжения растяжения в приемном стержне, Уменьшениеискажений регистрируемых волн обусловлено уменьшением числа границ раздела, которые проходят волны напряжений с момента их возникновения домомента регистрации.13523Изобретение относится к испытательной технике, а именно к способам механических испытаний материалов придинамическом растяжении.Пелью изобретения является повыше ние точности определения прочностныхсвойств материала.Поставленная цель достигается засчет уменьшения искажения регистрируемых волн напряжений.На чертеже представлена принципиальная схема устройства для осуществления предложенного способаОбразец 1 испытуемого материала 15закреплен между передающим стержнем2 и приемным стержнем 3. Трубчатыйударник 4 служит для возбужденияволн напряжений. Чувствительные элементы 5 и 6, в качестве когорых ис Опользуются тензорезисторы, соединенылинией связи 7 с системой 8 регистрации и обработки измерений и установлены на передающем стержне 2 и приемном стержне 3 на равном расстоянии 25от .торцов, соединенных с образцом 1.В состав системы 8 регистрации иобработки измерений могут входитьследующие элементы: блоки 9 и 10 регистрации деФормации, блок 11 реги- ЗОстрации нагрузки, деФормирующий об.разец 1, блок 12 измерений направлений в образце 1, блоки 13 и 14 и олределения скоростей граничащих с образцом 1 сечений стержней 2 и 3,блок 15 определения скоростей деформации образца 1, блок 16 определениядеФормации образца 1 и блок 17 определения зависимости 6, =й(1,),Испытание материала на ударное 4 Орастяжение производится следующим образом. Трубчатый ударник 4 разгоняется до заданной скорости. Волны напряжений 45 в приемном стержне 2 и образце 1 возбуждаются при соударении ударника 4 с соединенными с образцом 1 торцом передающего стержня 2. 082Выбранная схема нагружения обеспечивает распространение волн нагружения от границы раздела образец 1-передающий стержень 2, При этом в передающем стержне 2 возникает волна напряжений сжатия, регистрируемаячувствительным элементом 5, а в приемном стержне 3 чувствительным элементом 6 регистрируется прошедшая через образец 1 волна напряжения растяжения.Повышение точности достигается путем снижения искажения параметров регистрируемых волн напряжений. Это становится возможным благодаря уменьшению числа границ раздела между стержнями, которые проходят волны напряжений с момента их возникновения до момента регистрации, за счет описанной схемы нагружения, предусматривающей возбуждение волн напряжений путем нанесения удара по соединенному с образцом 1 торцу передающего стержня 2.Формула изобретенияСпособ испытаний материалов при динамическом растяжении, по которому образец испытуемого материала закрепляют между передающим и приемным стержнями, возбуждают волны напряжений в образце путем удара по передающему стержню и регистрируют параметры волн напряжений в стержнях, о т - л и ч а ю щ и й с я тем, что, с целью повышения точности определения прочностных свойств за счет уменьшения искажений регистрируемых волн напряжений, удар наносят по соединенному с образцом торцу передающего стержня и регистрируют параметры распространяющихся от границы раздела образца и передающего стержня волны напряжения сжатия в передающем стержне и прошедшей через образец волны напряжения растяжения в приемном стержне.5 ка к и с оизводственно-полиграфическое предприяти Ужгород, ул. Проектная, 4 40 Тираж 776 НИИПИ Государственно по делам изобретени 035, Москва, Ж, Р Подпнсноитета СССРкрытийя наб., д. 4/5

Смотреть

Заявка

4024913, 21.02.1986

ПРЕДПРИЯТИЕ ПЯ Г-4725

ДВОЕГЛАЗОВ ГЕРАЛЬД АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: G01N 3/30

Метки: динамическом, испытаний, растяжении

Опубликовано: 15.11.1987
