Устройство для формирования дискретных частотных сигналов

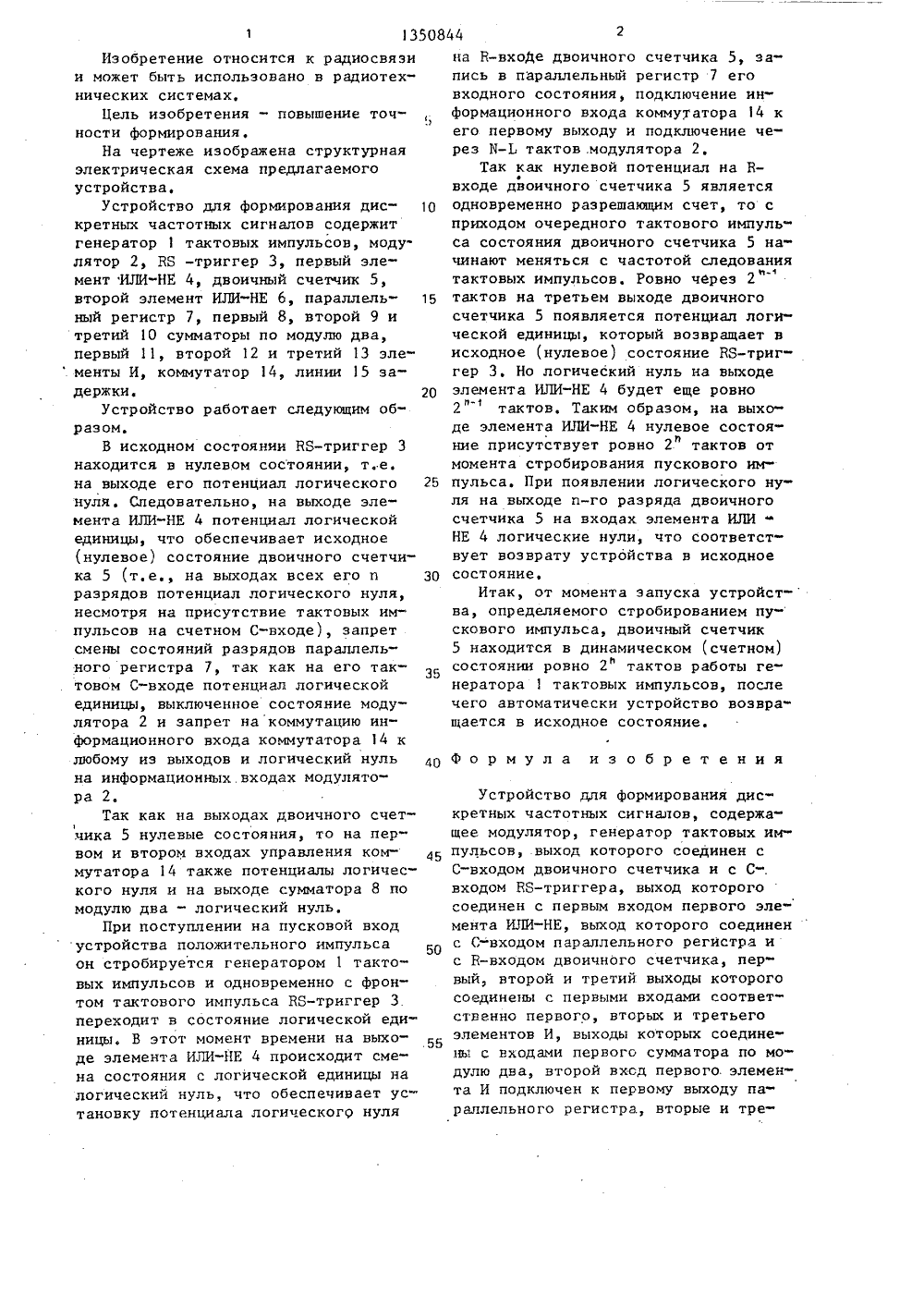

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУ БЛИН 4 А Ь 27/2 И ЕТЕЛЬСТВУ СССР 984. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ НИЕ ИЗОБ К АВТОРСКОМУ(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ДИСКРЕТНЫХ ЧАСТОТНЫХ СИГНАЛОВ(57) Изобретение относится к радиосвязи и обеспечивает повышение точности формирования, Устр-во содержитгенератор 1 тактовых импульсов, модулятор 2, ВЯ-триггер 3, элементы ИЛИНЕ 4, 6, двоичный счетчик 5, параллельный регистр 7, сумматоры 8-10 помодулю два, элементы И 11-13, коммутатор 14 и линии задержки 15. Для повышения точности введены элемент ИЛИНЕ 6, ЛЗ 15 и коммутатор 14. 1 ил.40 45 50 55 Изобретение относится к радиосвязии может быть использовано в радиотехнических системах,Цель изобретения - повышение точности формирования.На чертеже изображена структурнаяэлектрическая схема предлагаемогоустройства.Устройство для формирования дискретных частотных сигналов содержитгенератор 1 тактовых импульсов, модулятор 2, ВЯ -триггер 3, первый элемент ИЛИ-НЕ 4, двоичный счетчик 5,второй элемент ИЛИ-НЕ 6, параллельный регистр 7, первый 8, второй 9 итретий 10 сумматоры по модулю два,первый 11, второй 12 и третий 13 элементы И, коммутатор 14, линии 15 задержки.Устройство работает следующим образом.В исходном состоянии ВЯ-триггер 3находится в нулевом состоянии, т.е.на выходе его потенциал логическогонуля, Спедовательно, на выходе элемента ИЛИ-НЕ 4 потенциал логическойединицы, что обеспечивает исходное(нулевое) состояние двоичного счетчика 5 (т,е на выходах всех его празрядов потенциал логического нуля,несмотря на присутствие тактовых импульсов на счетном С-входе), запретсмены состояний разрядов параллельного регистра 7, так как на его тактовом С-входе потенциал логическойединицы, выключенное состояние модулятора 2 и запрет накоммутацию информационного входа коммутатора 14 клюбому из выходов и логический нульна информационных, входах модулятора 2,Так как на выходах двоичного счет 1чика 5 нулевые состояния, то на первом и втором входах управления коммутатора 14 также потенциалы логического нуля и на выходе сумматора 8 помодулю два - логический нуль,При поступлении на пусковой входустройства положительного импульсаон стробируется генератором 1 тактовых импульсов и одновременно с фронтом тактового импульса ВЯ-триггер 3.переходит в состояние логической единицы, Б этот момент времени на выходе элемента ИЛИ-НЕ 4 происходит смена состояния с логической единицы налогический нуль, что обеспечивает установку потенциала логического нуля с, 10 15 20 25 30 35 на В-вхоДе двоичного счетчика 5, запись в параллельный регистр 7 его входного состояния, подключение информационного входа коммутатора 14 к его первому выходу и подключение через Б-Ь тактов .модулятора 2,Так как нулевой потенциал на Ввходе двоичного счетчика 5 является одновременно разрешающим счет, то с приходом очередного тактового импульса состояния двоичного счетчика 5 начинают меняться с частотой следованиясттактовых импульсов. Ровно через 2 тактов на третьем выходе двоичного счетчика 5 появляется потенциал логической единицы, который возвращает в исходное (нулевое) состояние ВЯ-триггер 3. Но логический нуль на выходе элемента ИЛИ-НЕ 4 будет еще ровно 2 тактов, Таким образом, на выходе элемента ИЛИ-НЕ 4 нулевое состояние присутствует ровно 2 тактов отимомента стробирования пускового импульса. При появлении логического нуля на выходе и-го разряда двоичного счетчика 5 на входах элемента ИЛИ НЕ 4 логические нули, что соответствует возврату устройства в исходное состояние.Итак, от момента запуска устройст- ва, определяемого стробированием пускового импульса, двоичный счетчик 5 находится в динамическом (счетном) состоянии ровно 2" тактов работы генератора 1 тактовых импульсов, после чего автоматически устройство возвращается в исходное состояние. Формула изобретения Устройство для формирования дискретных частотных сигналов, содержащее модулятор, генератор тактовых импульсов, выход которого соединен с С-входом двоичного счетчика и с С-. входом ВЯ-триггера, выход которого соединен с первым входом первого элемента ИЛИ-НЕ, выход которого соединен с С-входом параллельного регистра и с В-входом двоичного счетчика, первый, второй и третий выходы которого соединены с первыми входами соответственно первого, вторых и третьего элементов И, выходы которых соединены с входами первого сумматора по модулю два, второй вход первого. элемента И подключен к первому выходу параллельного регистра, вторые и тре, Редактор Н. Тупица Техред М. Ходанич Корректор Н, Король Тираж 636 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5,Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 з 13508 тий выходы которого соединены с первыми входами соответственно вторых и третьего сумматоров по модулю два, выходы которых соединены с вторыми5 входами соответственчо вторых и третьего элементов И, третий выход двоичного счетчика подключен к В-входу ВЯ-триггера и к второму входу первого элемента ИЛИ-НЕ, при этом первый и вторые выходы двоичного счетчика соединены с вторыми входами соответствующих вторых и третьего сумматоров по модулю два, о т л и ч а ю щ е - , е с я тем, что, с целью повьппения 1 точности формирования, введены второй элемент ИЛИ-НЕ, линии задержки и коммутатор, первые выходы которого через соответствующие линии задержки подключены к первым управляющим входам модулятора, вход включения которого подключен к выходу второго элемента И-НЕ, входы которого соединеныс первыми входами коммутатора и спервыми входами соответствующих вторых и третьего элементов И, выходпервого элемента ИЛИ-НЕ соединен свторым входом коммутатора, третийвход которого подключен к выходу первого сумматора по модулю два, второйвыход коммутатора соединен с вторымуправляющим входом модулятора, выходы которого являются выходами устройства, входами которого являются сигнальные входы параллельного регистра,при этом Я-вход ВЯ-триггера является входом устройства.
