Обегающее устройство многоточечной сигнализации верхнего или нижнего предельного значения параметров

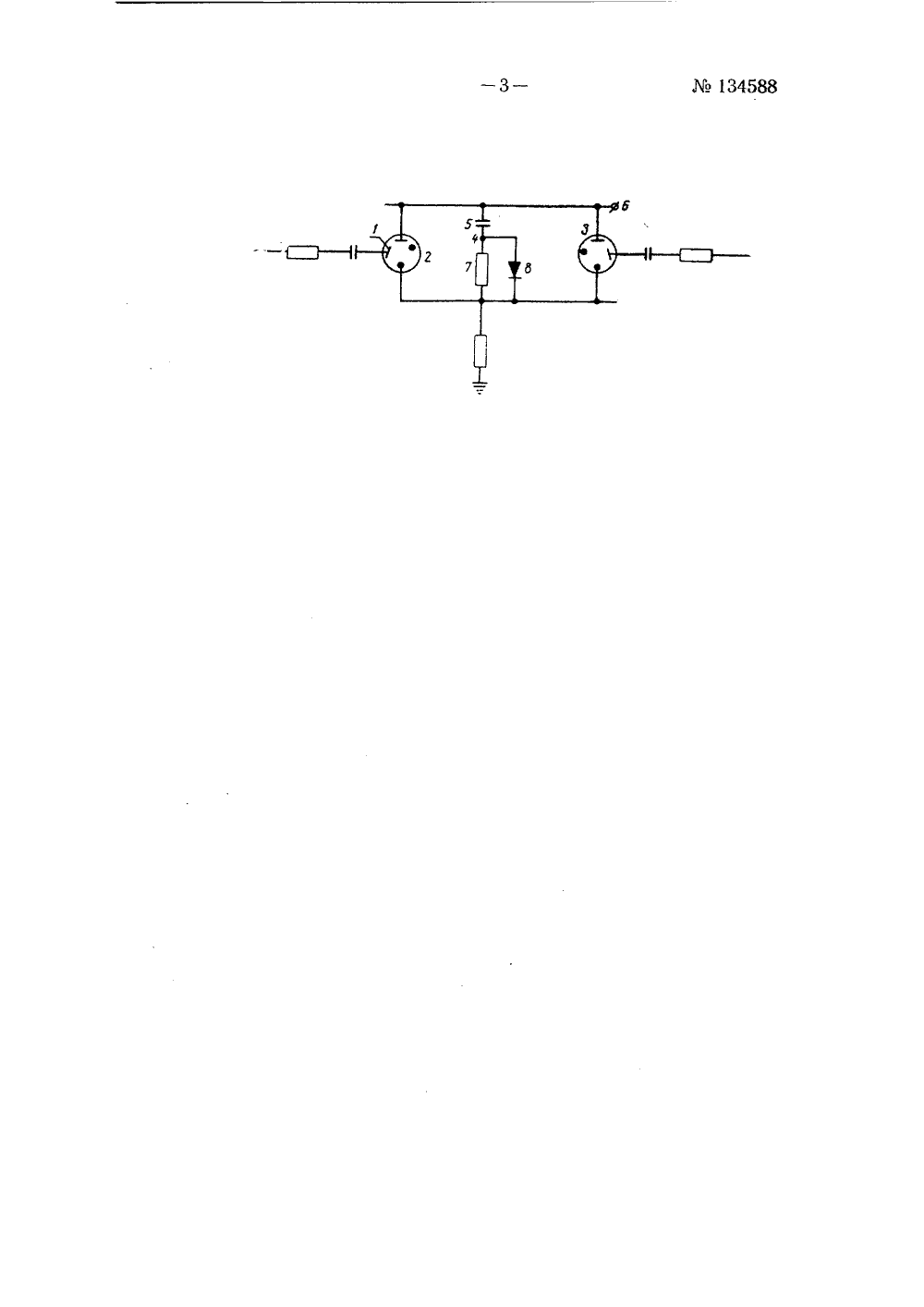

С С С Р фЦфЧ щвЗОБРЕ ГЕНСВИДЕТЕЛЬСТВУ ПИСАН ТОРСКО одписная гр(ппа Л 255 Б. Зори И М. Шенброт ЗАЦИИИЯ ИГНА ЗНАЧ ЕГАЮШЕЕ УСТРОЙСТВО МНОГОТОЧЕЧНО ВЕРХНЕГО ИЛИ НИЖНЕГО ПРЕДЕЛЬНО ПАРАМЕТРОВтений1 Заявлено 30 ноября 1959 г. за645739/26 в Комитет по делам изоб и открытий при Совете Министров СССР 60 г. убликовано в Бюллетене изобретений24, з Известны устройства многоточечной сигнализации верхнего или нижнего предельного значения параметров, содержащие индивидуальные бесконтактные входные ключи, распределитель, общий, групповые или индивидуальные нелинейные ограничители детектирования отклонения, общий усилитель импульса разности, индивидуальные выходные схемы совпадения и индивидуальные световые индикаторы, выполненные на тиг. ратронах с холодным катодом. Значения контролируемых величин преоб.- разуются датчиками в напряжение постоянного тока, подаваемое на вхо; ды индивидуальных бесконтактных ключей по числу датчиков. Каждый из ключей в момент поступления импульса от распределителя дает на выходе импульс напряжения, пропорционального напряжению на его входе (на соответствующем датчике). В зависимости от необходимости сигнализировать только нижнее или верхнее предельное значение, нижнее и верхнее значения или несколько предельных значений выходы ключсй могут быть индивидуальными или объединены в группы. В общем случае общий вьход входных ключей подсоединен к одному входу об 1 цего нелинейного ограничителя детектирования отклонения, на второй вход которого подается напряжение уставки, определяющее сигнализиру мое предельное значение. На выходе ограничителя имеется серия импульсов, каждый из которых имеет амплитуду, равную аосолютному значсн 1 но разности между напряжением сигнала и напряжением уставки, если абсолютное значение положительно. и нулю, если это абсолютное значение отрицательно. Полученный импульс разности через общий усилитель по. ступает в индивидуальные (по числу датчиков) выходные схемы совпадения, выходной ими) лье которых возникает в момент совпадения пмпуль(М 34588са разности и импульса распределителя, ВыхОднОЙ импульс схемы совпадения используется для зажигания соответствующего светового индикатора, каждыЙ из которых выполнен на тиратроне с холодным катодомПредлагаемое обегающее устройство многоточечной сигнализации верхнего или нижнего предельного значения параметров отличается от известных применением для одновременной сигнализации верхнего и нижнего предельных значений двух тиратронов с общей цепочкой само- гашения, подключенной параллельно этим тиратронам и образованной последовательным включением конденсатора и активного сопротивления, что упрощает схему устройства и повышает быстродействие сигнализации.Действие ячейки сигнализации; составленной из двух тиратронов с холОдйЬм катодом с общей цепочкой самогашения, поясняется принципиальной схемой, показанной на чертеже.До поступления кратковременного поджигающего импульса отклонения на пусковой анод 1 тиратрона 2 или 3, один из которых служит для сигнализации нижнего предела отклонения параметра, а другой - верхнего, потенциал на катоде тиратрона и в точке 4 равен потенциалу земли, и конденсатор 5 заряжен до полного напряжения источника 6 анодного питания. После зажигания тиратрона напряжение на его катоде увели 4 ййается и конденсатор 5 разряжается, Когда напряжение между катодом и анодом тиратрона станет ниже определенного значения, тиратрон гаснет. Время горения тиратрона определяется постоянной времени цепочки самогашсния, составленной из конденсатора 5 и сопротивления 7. При сохранении отклонения параметра в соответствующей точке на пусковой анод тиратрона в следующем цикле вновь поступает поджигающий импульс и тиратрон снова зажигается. Если же параметр вернулся к значению ниже уставки, то в следуйщем цикле обегания поджигающий импульс не поступит и тиратрон останется погасшим, Диод 8 необходим при малом периоде поджигания и служит для быстрого восстановления заряда на конденсаторе после потухания тиратрона,(Предмет и з обретен и яОбегающее устройство многоточечной сигнализации верхнего или ницего предельного значения параметров, состоящее из индивидуальцых бесконтактных входных ключей, распределителя, общего, групповых или индивидуальных нелинейных ограничителей детектирования отклоуения, общего усилителя импульса разности, индивидуальных выходных схем совпадений и индивидуальных световых индикаторов, выполненных иа тиратронах с холодным катодом, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства и повышения его быстродействия, для одновременной сигнализации верхнего и нижнего предельных значений пара метров применены два тиратрона с обгцей цепочкой самогашения, образ(ованной последовательным включением конденсатора и активного сог 5 ротивления, подключенной параллельно этим тиратронам.
