Демодулятор радиосигналов

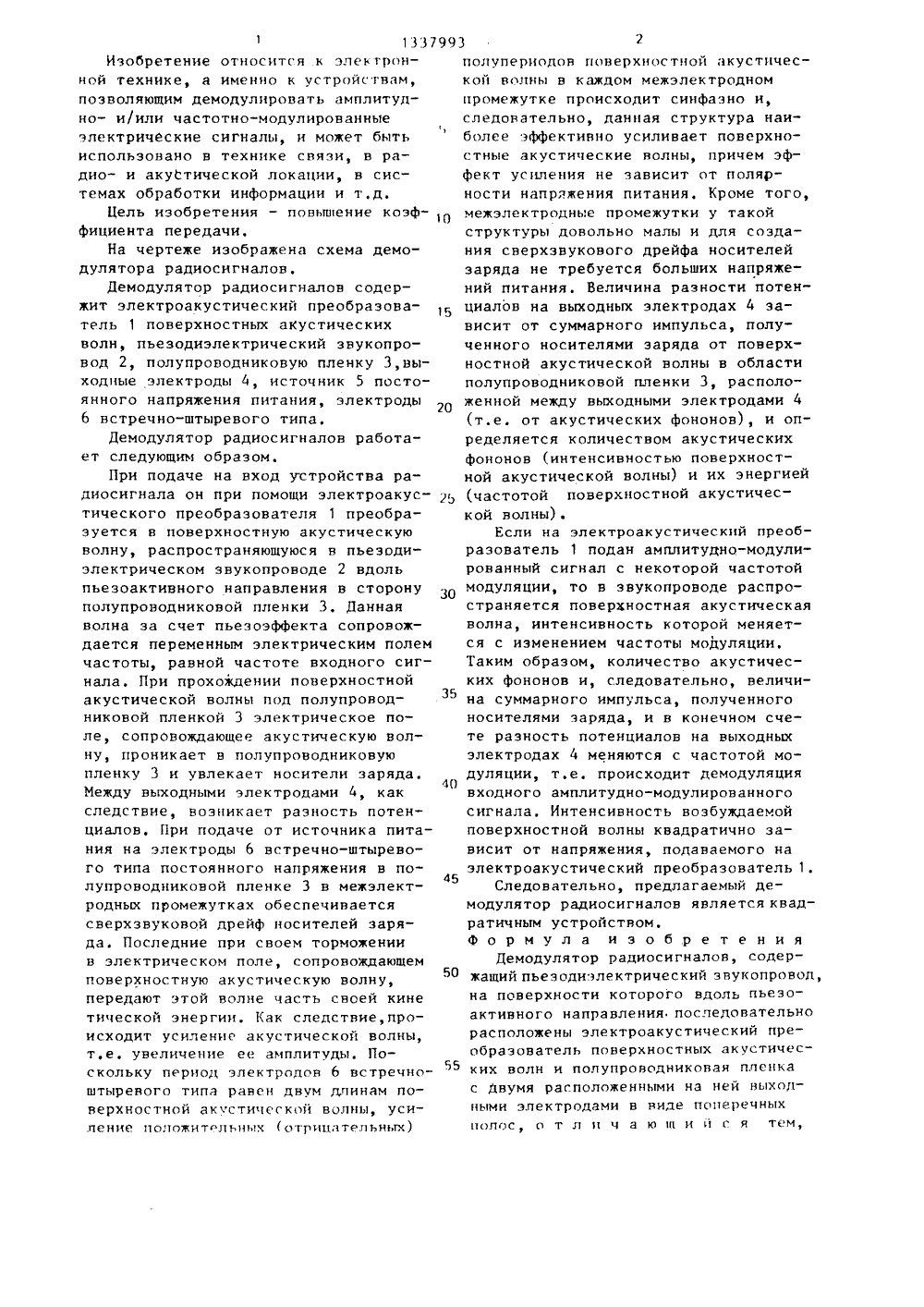

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ 9) (11) 93 А УБЛИК Н 03 В 5/ ф,-14 ИСАНИЕ ИЗОБРЕТЕНИ МИЛ 1 . Р сит от напряжееобразователь ый демодулятор устр-вом. 1 ил. волны квадратично зав ния, подаваемого на и 1. Следовательно, дан является квадратичным ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Институт радиотехники и электроники АН СССР(56) Справочник по радиоэлектроннымустройствам /Под ред. Д.П, Линде,М,: Энергия, 1978, т. 1, с. 179-191.Боритко С.В., Гуляев Ю,В., Манофельд Г.Д, Акустоэлектронное детектирование радиосигналов, - Радиотехника и электроника, 1984, т. 29,вып, 6, с. 1179-1183,(54) ДЕМОДУЛЯТОР РАДИОСИГНАЛОВ1 1337Изобретение относится к электронной технике, а именно к устройствам,позволяющим демодулиронать амплитудно- и/или частотно-модулированныеэлектрические сигналы, и может бытьиспользовано в технике связи, в радио- и акустической локации, в системах обработки информации и т,д.Цель изобретения - повышение коэффициента передачи.На чертеже изображена схема демодулятора радиосигналов,Демодулятор радиосигналон содержит электроакустический преобразователь 1 поверхностных аКустическихволн, пьезодиэлектрический знукопровод 2, полупроводниковую пленку 3,выходные электроды 4, источник 5 постоянного напряжения питания, электроды6 нстречно-штыревого типа,Демодулятор радиосигналов работает следующим образом.При подаче на нход устройства радиосигнала он при помощи электроакустического преобразователя 1 преобразуется в поверхностную акустическуюволну, распространяющуюся в пьезодиэлектрическом звукопроводе 2 вдольпьезоактивного направления в сторонуполупроводниковой пленки 3. Даннаяволна за счет пьезоэффекта сопронождается переменным электрическим полемчастоты, ранной частоте входного сигнала. При прохождении поверхностнойакустической волны под полупроводниковой пленкой 3 электрическое поле, сопрОвождающее акустическую волну, проникает в полупроводниковуюпленку 3 и увлекает носители заряда.Между выходными электродами 4, какследствие, возникает разность потенциалов. При подаче от источника питания на электроды 6 встречно-штыревого типа постоянного напряжения в полупроводниковой пленке 3 в межэлектродных промежутках обеспечиваетсясверхзвуковой дрейф носителей заряда. Последние при своем торможениив электрическом поле, сопровождающемповерхностную акустическую волну,передают этой волне часть своей кинетической энергии. Как следствие,происходит усиление акустической волны,т,е. увеличение ее амплитуды. Поскольку период электродов 6 встречноштыревого типа равен двум длинам поверхностной акустической волны, усипение положитгльпьх (отрицательньгх) 993полупериодов поверхностной кустической волны н каждом межэлектродномпромежутке происходит синфазно и,следовательно, данная структура наиболее эффективно усиливает поверхностные акустические волны, причем эффект усиления не зависит от полярности напряжения питания. Кроме того,межэлектродные промежутки у такойструктуры довольно малы и для создания сверхзвукового дрейфа носителейзаряда не требуется больших напряжений питания, Величина разности потенциалов на выходных электродах 4 занисит от суммарного импульса, полученного носителями заряда от поверхностной акустической нолны в областиполупроводниковой пленки 3, расположенной между выходными электродами 4(т.е. от акустических фононов), и определяется количеством акустическихфононов (интенсивностью поверхностной акустической волны) и их энергией25 (частотой поверхностной акустической волны).Если на электроакустический преобразователь 1 подан амплитудно-модулированный сигнал с некоторой частотоймодуляции, то в звукопроноде распространяется поверхностная акустическаяволна, интенсивность которой меняется с изменением частоты модуляции.Таким образом, количество акустических фононов и, следовательно, величина суммарного импульса, полученногоносителями заряда, и в конечном счете разность потенциалов на выходныхэлектродах 4 меняются с частотой модуляции, т,е. происходит демодуляция40входного амплитудно-модулированногосигнала, Интенсивность возбуждаемойповерхностной волны квадратично зависит от напряжения, подаваемого наэлектроакустический преобразователь 1.45Следовательно, предлагаемый демодулятор радиосигналов является квадратичным устройством,Формула изобретенияДемодулятор радиосигналов, содержащий пьезадиэлектрический звукопровод, на поверхности которого вдоль пьезоактивного направления последовательно расположены электроакустический преобразователь поверхностных акустических волн и полупроводниковая ппснка с Двумя расположенными на ней выходными электродами в виде поперечных полос, а т л и ч а ю ш и й с я тем,133 активного направления, равным двумдлинам поверхностной акустической волны, к которым подключен источникпостоянного напряжения питания. Составитель Г. Каракозов Техред И.Попович Редактор М. Дылын Корректор И, Муска ЗАказ 4141/52 Тираж 901ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 что, с целью повышения коэффициентапередачи, на нолупроводниковой пленкемежду электроакустическим преобразователем и выходными электродами введены электроды встречно-штыревого 7993 4 типа с периодом штырей вдоль пьеэо
