Опалубка для замоноличивания вертикальных стыков стеновых панелей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1330283
Авторы: Гольдвассер, Конюхов, Тарасов
Текст

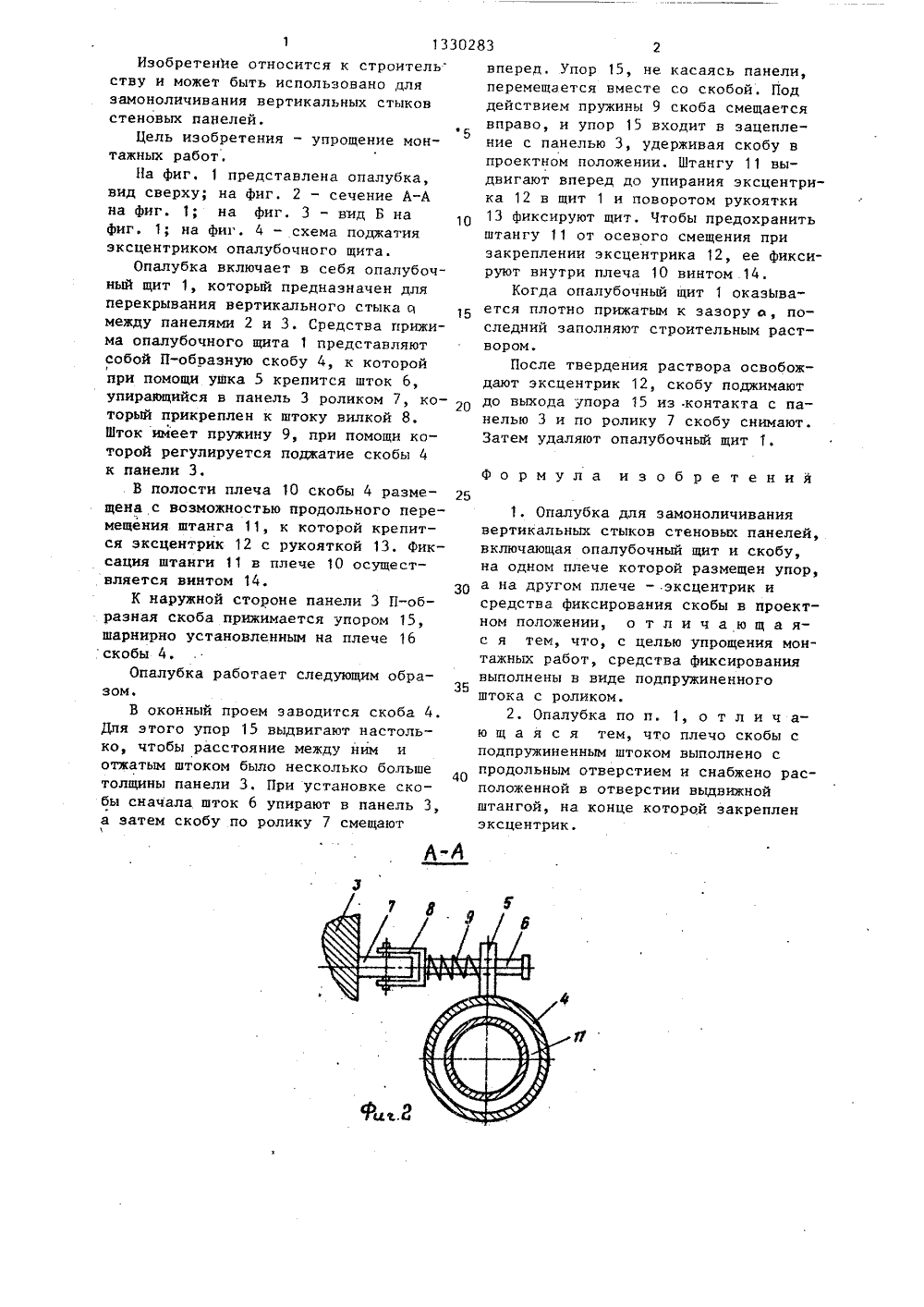

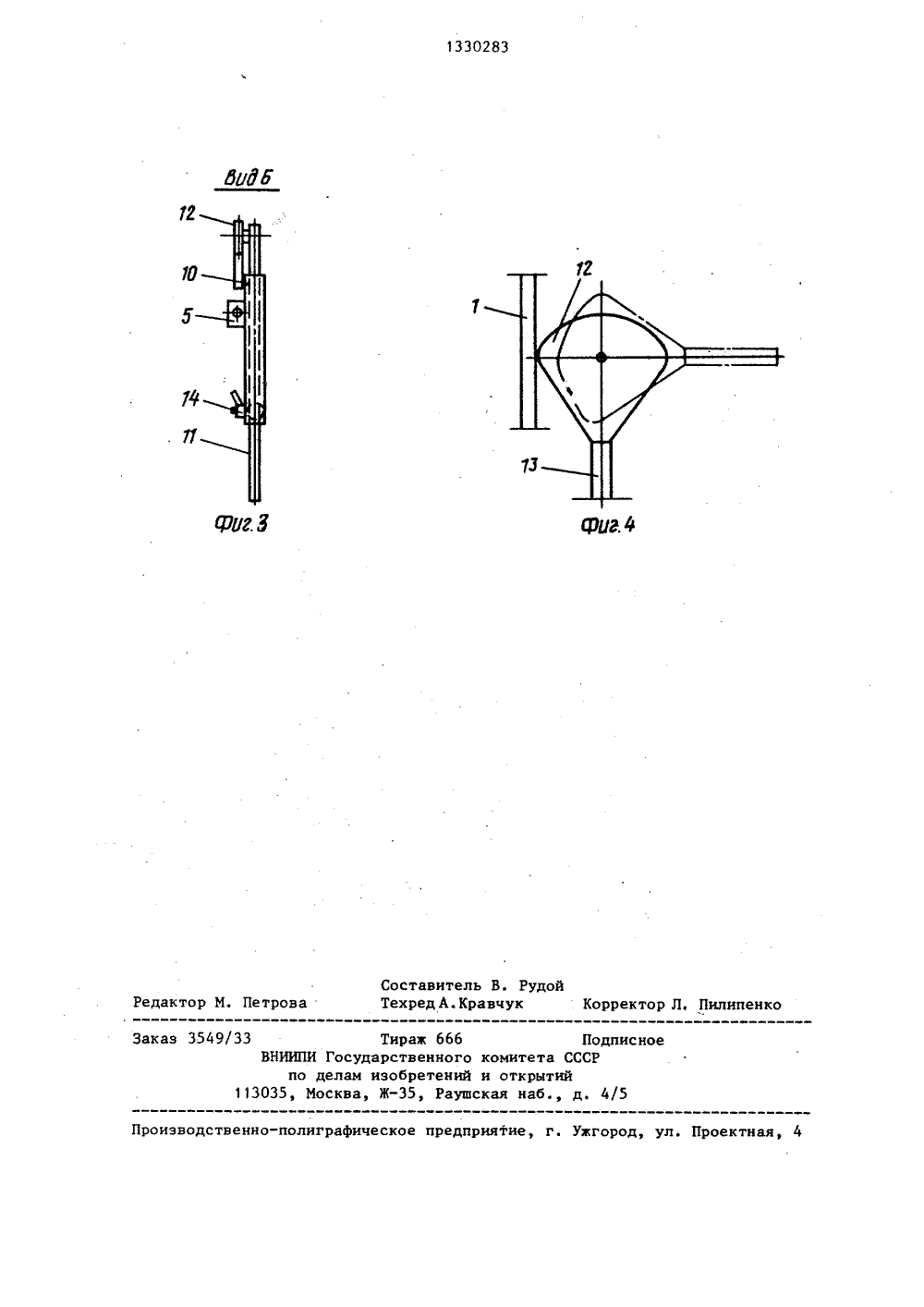

ИСАНИЕ ИЗОБРЕТЕН авзапс тельст ЛЕИ тиазГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Трест "Оргтехстрой" Глжилстроя Министерства строипредприятий нефтяной и газовой прмышленности(56) Авторское свидетельство СССРКф 966199, кл, Е 04 С 1500, 1981.(54) ОПАЛУБКА ДЛЯ ЗАМОНОЛИЧИВАНИЯВЕРТИКАЛЬНЫХ СТЫКОВ СТЕНОВЫХ ПАНЕ(57) Изобретение относится к областроительства и может быть испольвано для замоноличивания вертикалных стыков стеновых панелей. Цельизобретения - упрощение монтажныхбот, Опалубка содержит щит 1 и прижимное приспособление в виде П-обр.ной скобы 4 с упором и средствамификсирования скобы, выполненными ввиде размещенного на скобе 4 и направленного внутрь подпружиненногоштока 6, несущего на конце опорныйэлемент в виде тела вращения, приэтом шток 6 смещен относительно плоскости упора 15 на плече 16 П-образной скобы. Второе плечо 10 выполнено прямолинейным и имеет продольнорасположенное отверстие, в которомразмещена с возможностью продольногоперемещения штанга 11, несущая наконце взаимодействующий со щитом 1регулируемый упор 12. Благодаря подпружиненному штоку 6 осуществляетсянадежное крепление скобы 4 в оконном проеме. Опалубка имеет относительно небольшой вес и может применяться многократно. 1 з,п. ф-лы,4 ил,Изобретение относится к строительству и может быть использовано дляэамоноличивания вертикальных стыковстеновых панелей.5Цель изобретения - упрощение монтажных работ.На фиг, 1 представлена опалубка,вид сверху; на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 - вид Б нафиг. 1; на фиг. 4 - схема поджатияэксцентриком опалубочного щита.Опалубка включает в себя опалубочный щит 1, который предназначен дляперекрывания вертикального стыка рмежду панелями 2 и 3. Средства прижима опалубочного щита 1 представляютсобой П-образную скобу 4, к которойпри помощи ушка 5 крепится шток 6,упирающийся в панель 3 роликом 7, который прикреплен к штоку вилкой 8,Шток имеет пружину 9, при помощи которой регулируется поджатие скобы 4к панели 3,В полости плеча 10 скобы 4 размещена с возможностью продольного перемещения штанга 11, к которой крепится эксцентрик 12 с рукояткой 13. Фиксация штанги 11 в плече 10 осуществляется винтом 14.К наружной стороне панели 3 П-образная скоба прижимается упором 15,шарнирно установленным на плече 16скобы 4.Опалубка работает следующим образом.В оконный проем заводится скоба 4.Для этого упор 15 выдвигают настолько, чтобы расстояние между ним иотжатым штоком было несколько бопьше 40толщины панели 3. При установке скобы сначала шток 6 упирают в панель 3,а затем скобу по ролику 7 смещают вперед. Упор 15, не касаясь панели, перемещается вместе со скобой. Под действием пружины 9 скоба смещается вправо, и упор 15 входит в зацепление с панелью 3, удерживая скобу в проектном положении. Штангу 11 выдвигают вперед до упирания эксцентрика 12 в щит 1 и поворотом рукоятки 13 фиксируют щит. Чтобы предохранить штангу 11 от осевого смещения при закреплении эксцентрика 12, ее фиксируют внутри плеча 10 винтом .14.Когда опалубочный щит 1 оказЬвается плотно прижатым к зазору о, последний заполняют строительным раствором.После твердения раствора освобождают эксцентрик 12, скобу поджимают до выхода упора 15 из контакта с панелью 3 и по ролику 7 скобу снимают. Затем удаляют опалубочный щитФормула и з о б р е т е н и й1. Опалубка для замоноличивания вертикальных стыков стеновых панелей,. включающая опалубочный щит и скобу, на одном плече которой размещен упор, а на другом плече - эксцентрик и средства фиксирования скобы в проектном положении, о т л и ч а ю щ а яс я тем, что, с целью упрощения монтажных работ, средства фиксирования выполнены в виде подпружиненного штока с роликом.2. Опалубка по и, 1, о т л и ч аю щ а я с я тем, что плечо скобы с подпружиненным штоком выполнено с продольным отверстием и снабжено расположенной в отверстии выдвижной штангой, на конце которой закреплен эксцентрик.1330283 оставитель В. Рудоехред А. Кравчук Редактор М. Петрова Коррект Пилипен каз 3549/33 Тирам 666 ВНИИПИ Государственного комитета по делам изобретений и открыт 13035, Москва, Ж, Раушская наб.
СмотретьЗаявка
3957528, 11.07.1985
ТРЕСТ "ОРГТЕХСТРОЙ" ГЛАВЗАПСИБЖИЛСТРОЯ МИНИСТЕРСТВА СТРОИТЕЛЬСТВА ПРЕДПРИЯТИЙ НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ
ТАРАСОВ АЛЕКСАНДР ГЕОРГИЕВИЧ, КОНЮХОВ ЮРИЙ ПЕТРОВИЧ, ГОЛЬДВАССЕР МАРК БОРИСОВИЧ
МПК / Метки
МПК: E04G 15/00
Метки: вертикальных, замоноличивания, опалубка, панелей, стеновых, стыков
Опубликовано: 15.08.1987
