Устройство для автоматического регулирования уровня и рециркуляции конденсата в конденсаторе и уровня в подогревателях паротурбинных установок

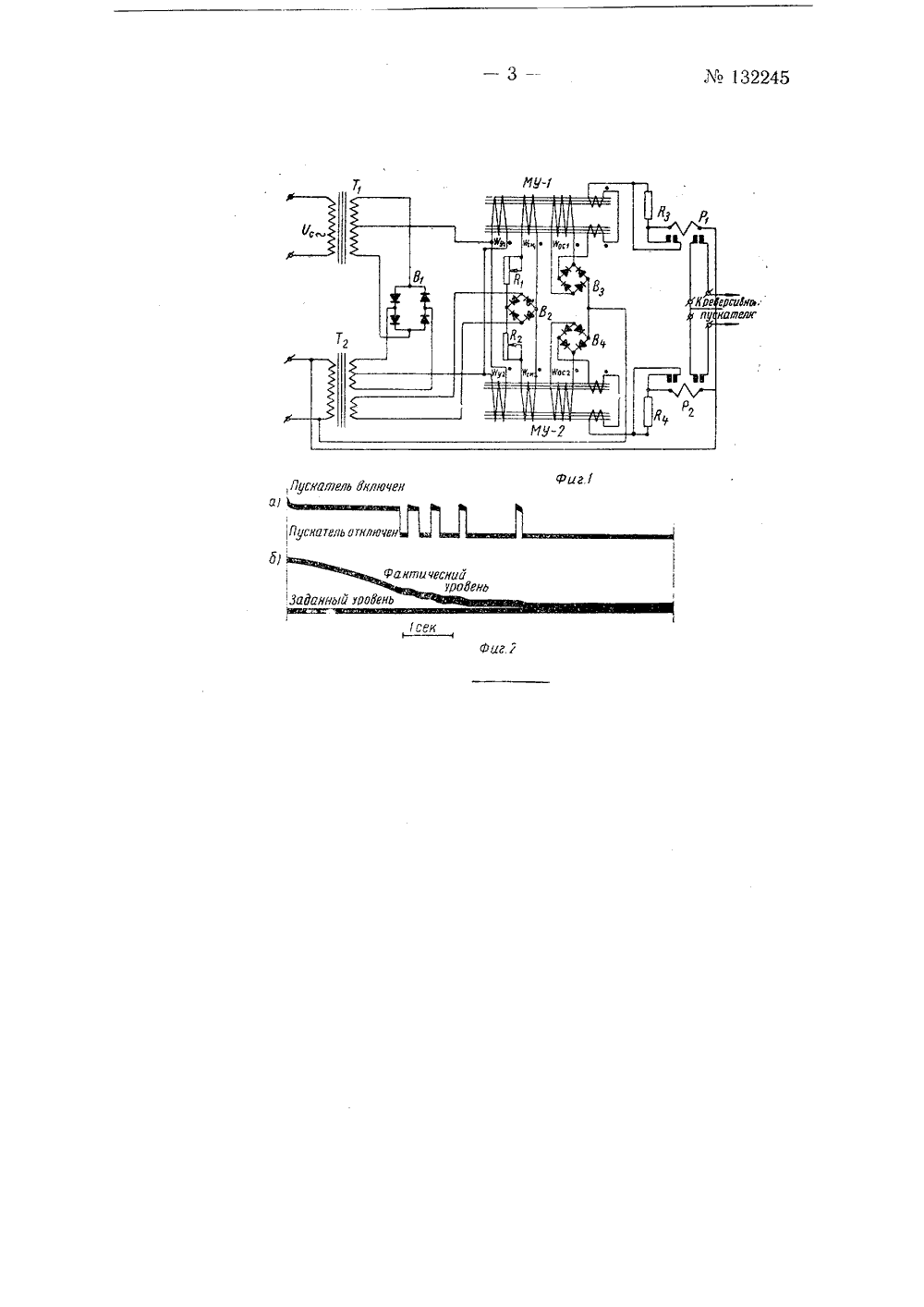

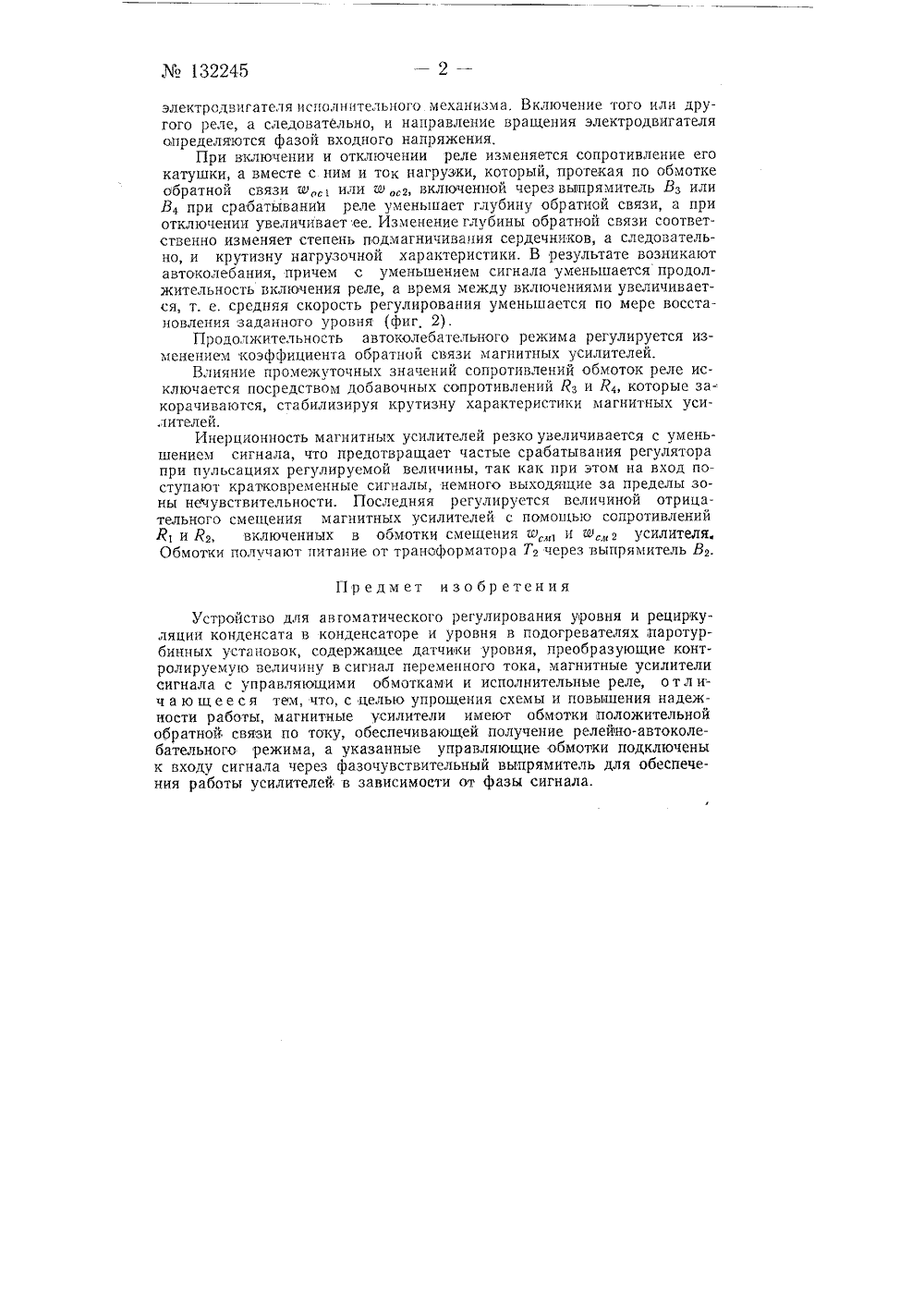

СССР ПИСДНИК ИЗОЬРКТЕнияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дпасная группа Л 9 Телеги М, Х УСТРОЙСТВО ДЛЯ АВТОМА УРОВНЯ И РЕЦИРК В КОНДЕНСАТОРЕ И УР ПАРОТУРБИНИЧЕСКОГО РЕГУЛИРОВАНИЯЛЯЦИИ КОНДЕНСАТАВНЯ В ПОДОГРЕВАТЕЛЯХЫХ УСТАНОВОК 6384/24 в Комитет по делам изобретенийвете Министров СССР влево 29 февраля 1960 г. заи открытий призобретешпЪ19 за 1960 г. убликовано в Бюллетен Предлагаемое устройство относится к известному типу автоматических регуляторов, содержащих датчики, преобразующие контролируемую величину в сигнал переменного тока, магнитные усилители сигнала и ислолнительные реле, управляющие электродвигателями исполнительного механизма,Отличительная особенность предлагаемого устройства состоит в том, что его магнитные усилители имеют обмотки положительной обратной связи по току, обеспечивающей получение релейно-автоколебательного режима, а их управляющие обмотки подключены к входу сигнала через фазочувствительный выпрямитель для обеспечения работы усилителей в зависимости от фазы сигнала.Такое выполнение устройства приводит к упрощению его схемы и повышению надежности работы.На фиг. 1 изооражена принципиальная электрическая схема устройства; на фиг. 2 - осциллограмма регулирования: а) кривая, характеризующая включение и отключение реверсивного, пускателя, б) кривая изменения уровня.При изменении уровня конденсата в конденсаторе турбины электри 1 еский сигнал У, - от измерительного моста (на чертеже не цоказан) че. рез входной трансформатор Т, поступает на подключенный к сетевому трансформатору Тг фазочувствительныи выпрямитель В нагрузкой которого являются управляющие обмотки ыт 1 и г, г магнитных усилителей МУи МУ,При определенной в инелителя срабатывает ре Р, и входного напряжения на выходе усили Рг, которое включает пускатель132245электродвигателя исполнительного механизма. Включение того или другого реле, а следовательно, и направление вращения электродвигателя определяются фазой входного напряжения,При включении и отключении реле изменяется сопротивление его катушки, а вместе с ним и ток нагрузки, который, протекая по обмотке обратной связи ыс 1 или ы ь включенной через выпрямитель Вз или В 4 при срабатываниИ реле уменьшает глубину ооратной связи, а при отключении увеличивает ее. Изменение глубины обратной связи соответственно изменяет степень подмагничивация сердечников, а следовательно, и крутизну нагрузочной характеристики. В результате возникают автоколебания, причем с уменьшением сигнала уменьшается продолжительность включения реле, а время между включениями увеличивается, т. е. средняя скорость регулирования уменьшается по мере восстановления заданного уровня (фиг 2).Продолжительность автоколеоательного режима регулируется изменением коэффициента обратной связи магнитных усилителей.Влияние промежуточных значений сопротивлений обмоток реле исключается посредством добавочных сопротивлений Я и Р 4, которые закорачиваются, стабилизируя крутизну характеристики магнитных усилителей.Инерционность магнитных усилителей резко увеличивается с уменьшением сигнала, что предотвращает частые срабатывания регулятора при пульсациях регулируемой величины, так как при этом на вход поступают кратковременные сигналы, немного выходящие за пределы зоны нечувствительности. Последняя регулируется величиной отрицательного смещения магнитных усилителей с помощью сопротивлений Р и Р, включенных в обмотки смещения ы,и в, усилителя Обмотки полчают питание от трансформатора Т через выпрямитель В,.Предмет изобретенияУстройство для автоматического регулирования уровня и рециркуляции конденсата в конденсаторе и уровня в подогревателях:паротурбинных установок, содержащее датчики уровня, преобразующие контролируемую величину в сигнал переменного тока, магнитные усилители сигнала с управляющими обмотками и исполнительные реле, отлич а ю щ е е ся тем, что, с целью упрощения схемы и повышения надежности работы, магнитные усилители имеют обмотки положительной обратной связи по току, обеспечивающей получение релейно-автоколебательного режима, а указанные управляющие обмотки подключены к входу сигнала через фазочувствительный выпрямитель для обеспечения работы усилителей в зависимости от фазы сигнала.
