Устройство для управления линейным сегментным индикатором

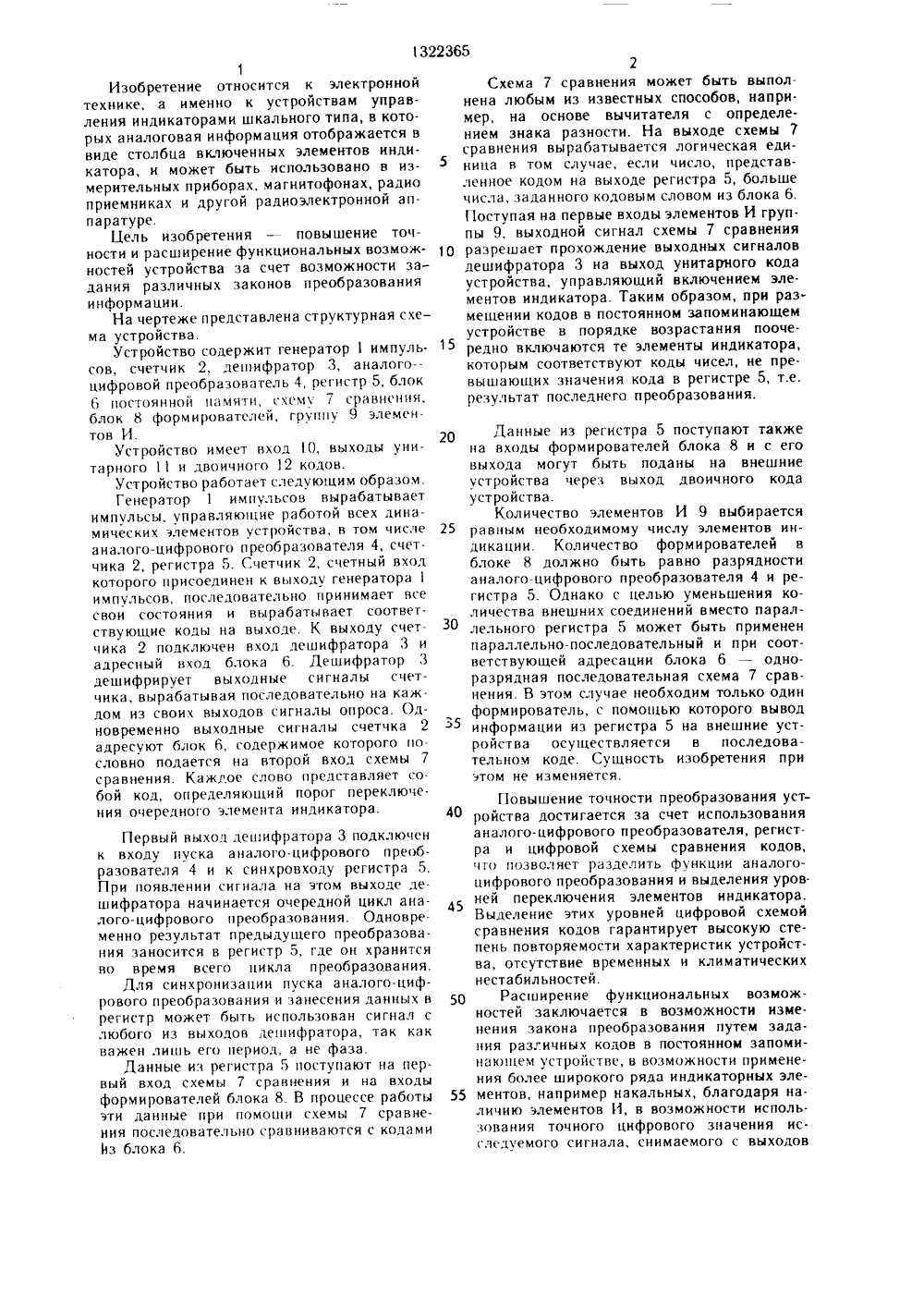

(51) 4 б 09 б 3 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЛИНЕЙНЫМ СЕГМЕНТНЫМ ИНДИКАТОРОМ(57) Изобретение относится к области электронной техники, а именно к устройствам управления индикаторами шкального типа, и может быть использвано в измери,ЯО 1322365 А 1 тельных приборах и другой радиоэлектронной аппаратуре. Изобретение решает задачу повышения точности и расширения функциональных возможностей. Повышение точности преобразования достигается путем использования аналого-цифрового преобразователя 4, регистра 5 и схемы 7 сравнения, что позволяет разделить функции аналого.цифро. ного преобразования и выделения уровней переключения элементов индикатора. Выполнение последней функции цифровым устройством гарантирует высокую точность. Расширение функциональных возможностей заключается в возможности задания раз. личных законов преобразования путем простого перепрограммирования блока 6 пос,оянной памяти. 1 ил.1Изобретение относится к электронной технике, а именно к устройствам управления индикаторами шкального типа, в которых аналоговая информация отображается в виде столбца включенных элементов индикатора, и может быть использовано в измерительных приборах, магнитофонах, радио приемниках и другой радиоэлектронной ап. паратуре.Цель изобретения - повышение точности и расширение функциональных возможностей устройства за счет возможности задания различных законов преобразования информации.На чертеже представлена структурная схема устройства.Устройство содержит генератор 1 импуль. сов, счетчик 2, дешифратор 3, аналого цифровой преобразователь 4, регистр 5, блок 6 постоянной памяти, схему 7 сравнения, блок 8 формирователей, группу 9 элементов И.Устройство имеет вход 10, выходы унитарного 11 и двоичного 12 кодов.Устройство работает следующим образом.Генератор 1 импульсов вырабатывает импульсы, управляющие работой всех динамических элементов устройства, в том числе аналого-цифрового преобразователя 4, счетчика 2, регистра 5. Счетчик 2, счетный вход которого присоединен к выходу генератораимпульсов, последовательно принимает все свои состояния и вырабатывает соответствующие коды на выходе. К выходу счетчика 2 подключен вход дешифратора 3 и адресный вход блока 6. Дешифратор 3 дешифрирует выходные сигналы счетчика, вырабатывая последовательно на каждом из своих выходов сигналы опроса. Одновременно выходные сигналы счетчка 2 адресуют блок 6, содержимое которого пословно подается на второй вход схемы 7 сравнения. Каждое слово представляет собой код, определяющий порог переключения очередного элемента индикатора.Первый выход дешнфратора 3 подключен к входу пуска аналого-цифрового преобразователя 4 и к синхровходу регистра 5. При появлении сигнала на этом выходе дешифратора начинается очередной цикл ана. лого-цифрового преобразования. Одновременно результат предыдущего преобразования заносится в регистр 5, где он хранится во время всего цикла преобразования.Для синхронизации пуска аналого-цифрового преобразования и занесения данных в регистр может быть использован сигнал с любого из выходов дешифратора, так как важен лишь его период, а не фаза.Данные из регистра 5 поступают на первый вход схемы 7 сравнения и на входы формирователей блока 8. В процессе работы эти данные при помощи схемы 7 сравнения последовательно сравниваются с кодами из блока 6.40 45 50 55 5О 15 20 25 30 35 гСхема 7 сравнения может быть выполнена любым из известных способов, напри. мер, на основе вычитателя с определением знака разности. На выходе схемы 7 сравнения вырабатывается логическая единица в том случае, если число, представленное кодом на выходе регистра 5, больше числа, заданного кодовым словом из блока 6. Поступая на первые входы элементов И группы 9, выходной сигнал схемы 7 сравнения разрешает прохождение выходных сигналов дешифратора 3 на выход унитарного кода устройства, управляющий включением элементов индикатора. Таким образом, при размещении кодов в постоянном запоминающем устройстве в порядке возрастания поочередно включаются те элементы индикатора, которым соответствуют коды чисел, не превышающих значения кода в регистре 5, т.е. результат последнего преобразования. Данные из регистра 5 поступают также на входы формирователей блока 8 и с его выхода могут быть поданы на внешние устройства через выход двоичного кода устройства.Количество элементов И 9 выбирается равным необходимому числу элементов индикации. Количество формирователей в блоке 8 должно быть равно разрядности аналого-цифрового преобразователя 4 и регистра 5. Однако с целью уменьшения количества внешних соединений вместо параллельного регистра 5 может быть применен параллельно-последовательный и при соответствующей адресации блока 6 - одноразрядная последовательная схема 7 сравнения. В этом случае необходим только один формирователь, с помощью которого вывод информации из регистра 5 на внешние устройства осуществляется в последовательном коде. С щность изобретения при этом не изменяется. Г 1 овышение точности преобразования устройства достигается за счет использования аналого-цифрового преобразователя, регистра и цифровой схемы сравнения кодов, что позволяет разделить функции аналогоцифрового преобразования и выделения уров. ней переключения элементов индикатора. Выделение этих уровней цифровой схемой сравнения кодов гарантирует высокую степень повторяемости характеристик устройства, отсутствие временных и климатических нестабильностей.Расширение функциональных возможностей заключается в возможности изменения закона преобразования путем задания различных кодов в постоянном запоминающем устройстве, в возможности применения более широкого ряда индикаторных элементов, например накальных, благодаря наличию элементов И, в возможности использования точного цифрового значения исследуемого сигнала, снимаемого с выходов3формирователей, подключенных к выходам регистра, для целей регистрации и автоматического регулирования. Формула изобретения Устройство для управления линейным сегментным индикатором, содержащее генера тор импульсов, счетчик и дешифратор, причем выход генератора импульсов подключен к счетному входу счетчика, выход ко торого подключен к входу дешифратора, отличающееся тем, что, с целью повышения точности преобразования и расширения функциональных возможностей за счет возможности задания различных законов преобразования информации, в него введены аналого-цифровой преобразователь, регистр, блок постоянной памяти, схема сравнения и группа элементов И, причем информационный вход аналого-цифрового преобразователя является информационным входом 1322365устройства, тактовый вход аналого-цифрового преобразователя подключен к выходугенератора импульсов, выход аналого-цифрового преобразователя подключен к информационному входу регистра, выход которого является выходом двоичного кода устройства и подключен к первому входусхемы сравнения, второй вход которой подключен к выходу блока постоянной памяти,адресный вход которого подключен к выходу счетчика, первый выход дешифратораподключен к входу пуска аналого-цифровогопреобразователя и к синхровходу регистра,1-й выход дешифратора 11=2, М, где Мчисло выходов дешифратора) подключен кпервому входу 1-го элемента И группы (1==1, 1 Ч - 1), вторые входы элементов И группы подключены к выходу признака Первый операнд больше схемы сравнения, выходы элементов И группы являются соответствующими разрядами выхода унитарного кода устройства., С,оставитень 1 заарса н,Редактор (:. Пекарь Текред И инрайл Ерн коп М;1 ниик:Саказ 287250 Тираж 4311 о,о иснВ 11 РИПИ Государственного комитета (:(:. чь.и и пн гении нокрьн: и113035, Москва, ж 35, Раз нсьд нап, д3Производственно-полиграфическое пре.п:ринч иск , ж 1 н д Пик пан,
