Стенд для исследования процессов горения и тушения пожаров

Номер патента: 1319872

Авторы: Григорьев, Маловечко, Мамагин

ZIP архив

Текст

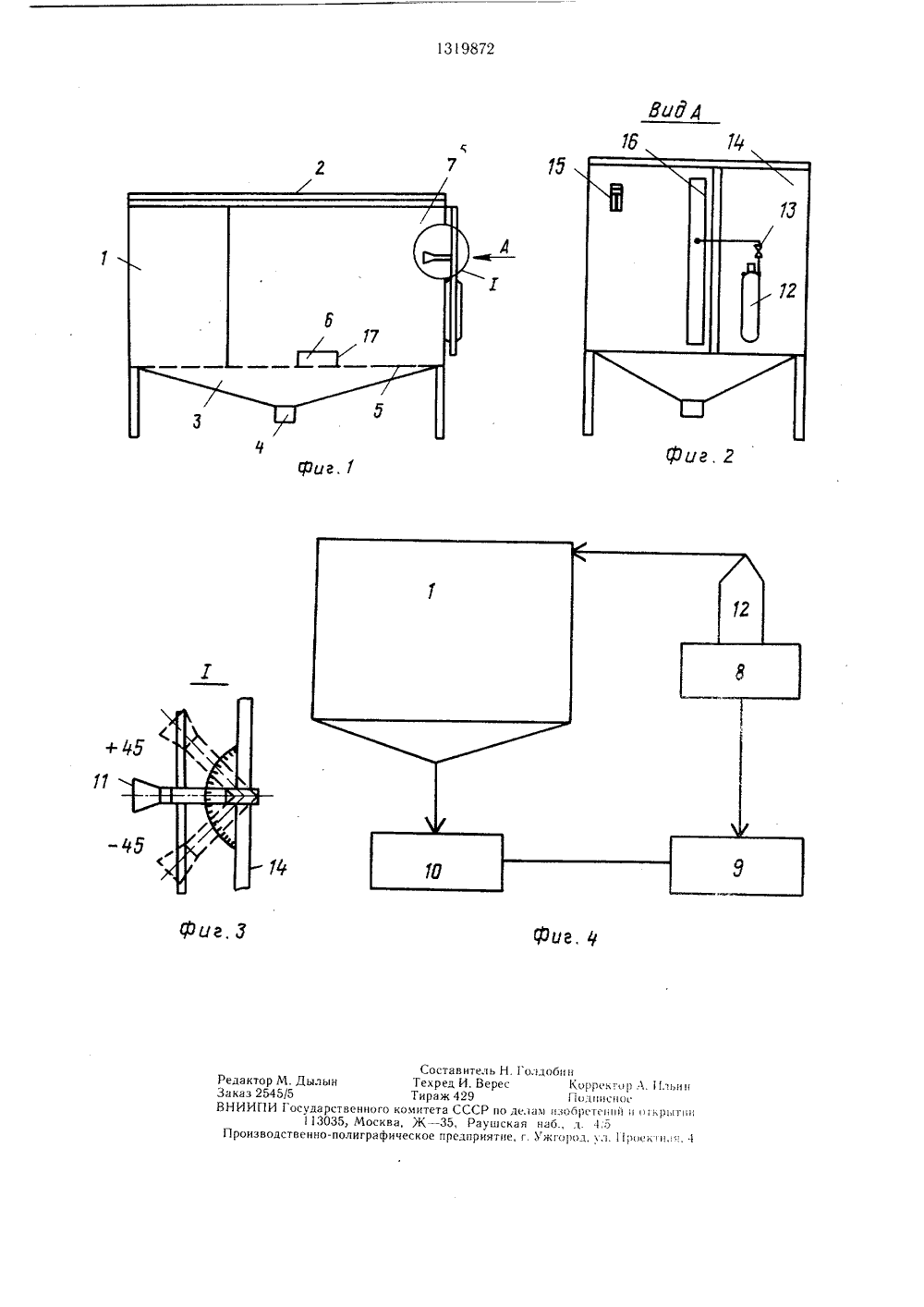

(50 4 А 62 С 39 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тановлено средство измерения массы огнегасительпого вещества, сохранившегося в процессе тушения. Модельный очаг пожара размещен на сетке, установленной над конусообразным днищем. Средство подачи огнегасительного вещества снабжено устройством контроля количества поданного на очаг пожара огнегасительного вещества.Сохранившееся в процессе тушения огнегасительное вещество через сетку по коническому днищу камеры скатывается на средство измерения массы вещества, сохранившегося в процессе тушения, сблокированное через вычитающее устройство с устройством измерения потери массы вещества, подаваемого на тушение. Прн этом фиксируется изменение расхода вещества на тушение во времени. Об;цая масса огнегасительного вегцес 1 в, израсходованного на тушение, определяегся количеством вещества, поданного в очаг горения за вычетом массы, сохранившейся после тушения. 1 з.п. ф-лы, 4 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ленинградский филиал Всесоюзногонаучно-исследовательского института противопожарной обороны(54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ПРОЦЕССОВ ГОРЕНИЯ И ТУШЕНИЯ ПОЖАРОВ(57) Изобретение относится к экспериментальному оборудованию лабораторий и позволяет повысить качество оценки огнетушащей эффективности новых составов на основе огнегасительного вещества. Стенд содержит камеру, оборудованную средствами создания очага пожара и его тушенияи имеющую конусообразное днище с отверстием в нижней части, под которым ус 801319872 А 15 1 О 15 20 25 30 35 40 45 50 55 Изобретение относится к экспериментальному оборудованию и может быть использовано при исследовании огнетушашей эффективности новых веществ, например микрокапсулированных хладонов.Цель изобретения - повы шение качества оценки огнетушащей эффективности огнегасительного вещества.На фиг. 1 приведена принципиальная конструкция стенда; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - измерительная блок-схема стенда.Стенд содержит камеру 1 с крышкой 2 и конусообразным днищем 3 с отверстием 4 в нижней части, Над днищем установлена сетка 5 для размещения очага пожара 6. Лицевая стенка 7 камеры 1 прозрачная, для визуального наблюдения. Стенд снабжен устройством 8 контроля массы огнегаситель ного вещества, подаваемого на очаг пожара, сблокированным через вычитающее устройство 9 со средствами 1 О контроля массы остатков непрореагировавщего вещества, размещенным под отверстием 4 днища. Средство тушения выполнено в виде сопла 11, соединенного гибким трубопроводом (не показан) с ем костью 12 для огнегасительного вещества. Емкость 12 снабжена выпускным клапаном 13 и взаимодействует с устройством 8 контроля массы огнегасительного вещества, подаваемого на очаг пожара. На боковой стен- ке 14 камеры 1 расположено устройство 15 отбора проб газовой среды. Кроме того, на боковой стенке 14 выполнена вертикальная прорезь 16 для установки с возможностью углового и продольного перемещения вдоль нее средства тушения очага пожара, выполненного в виде сопла 11. Сопло 11 можно устанавливать под разными углами подачи огнегасительного вещества, в пределах (-45) - (+45) , относительно поверхности горения.Стенд снабжен также средством 17 создания очага пожара.При проведении экспериментов по тушению пожара стенд используется следующим образом.Открывается лицевая стенка 7 и производится загрузка горючего материала с последующим его поджогом с помощью средства создания очага пожара. Затем стенка 7 закрывается, По истечении времени свободного развития пожара открытием клапана 13 из емкости 12 через сопло 11 осуществляется подача огнегасительного вещества на очаг пожара 6 с известной интенсивностью, установленной в опытах без горения. При этом измеряется потеря массы огнегасительного вещества в ем кости 12. В процессе эксперимента производится отбор проб газовой среды на анализ с помощью устройства 15 отбора проб газовой среды и контроль времени подачи вещества на очаг пожара. Момент тушения пожара определяется визуально через прозрачную лицевую стенку 7, после чего клапан 13 закрывается, Сохранившееся в процессе тушения огнегасительное вещество через сетку 5 по конусообразному днищу камеры скатывается к отверстию 4, где собирается и попадает на средство 1 О контроля массы остатков непрореагировавшего вещества, сблокированное через вычитающее устройство с устройством 8 контроля массы огнегасительного вещества, подаваемого на очаг пожара. Таким образом определяется изменение расхода огнегасительного вещества в зависимости от расположения сопла 11 относительно очага пожара. При этом очаг пожара может располагаться также на вертикальной, наклонной и потолочной поверхностях напротив стенки с прорезью.На развитие пожара и результат его ликвидации существенное влияние оказывает как естественная, так и принудительная вентиляция помещения.Предлагаемый стенд позволяет проводить исследования с учетом этого влияния. Для этого камера имеет секционную крышку и дополнительно оборудуется вентилятором и средствами измерения параметров вентиляции,Проведение экспериментов в этом случае аналогично описанным выше.Формула изобретения1. Стенд для исследования процессов горения и тушения пожаров, содержащий камеру с крышкой и днищем, средства создания очага пожара и его тушения, отличающийся тем, что, с целью повышения качества оценки огнетуша щей эффективности огнегасительного вещества, он снабжен устройством контроля массы огнегасительного вещества, подаваемого на очаг пожара, средством контроля массы остатков непрореагировавшего вещества и сеткой для размещения очага пожара, причем днище выполнено конусообразным с отверстием в нижней части, сетка размещена над днищем, а средство контроля массы остатков вещества размещено под отверстием днища.2. Стенд по п. 1, отличающийся тем, что на стенке камеры выполнена вертикальная прорезь для установки с возможностью углового и продольного перемещения вдоль нее средства тушения очага пожара.Составитель Н ехред И. Вере ираж 429 тета СССР по - 35, Раугвс ое предприят) Т Т ком)а, жческ
