Шпиндель бобинодержателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

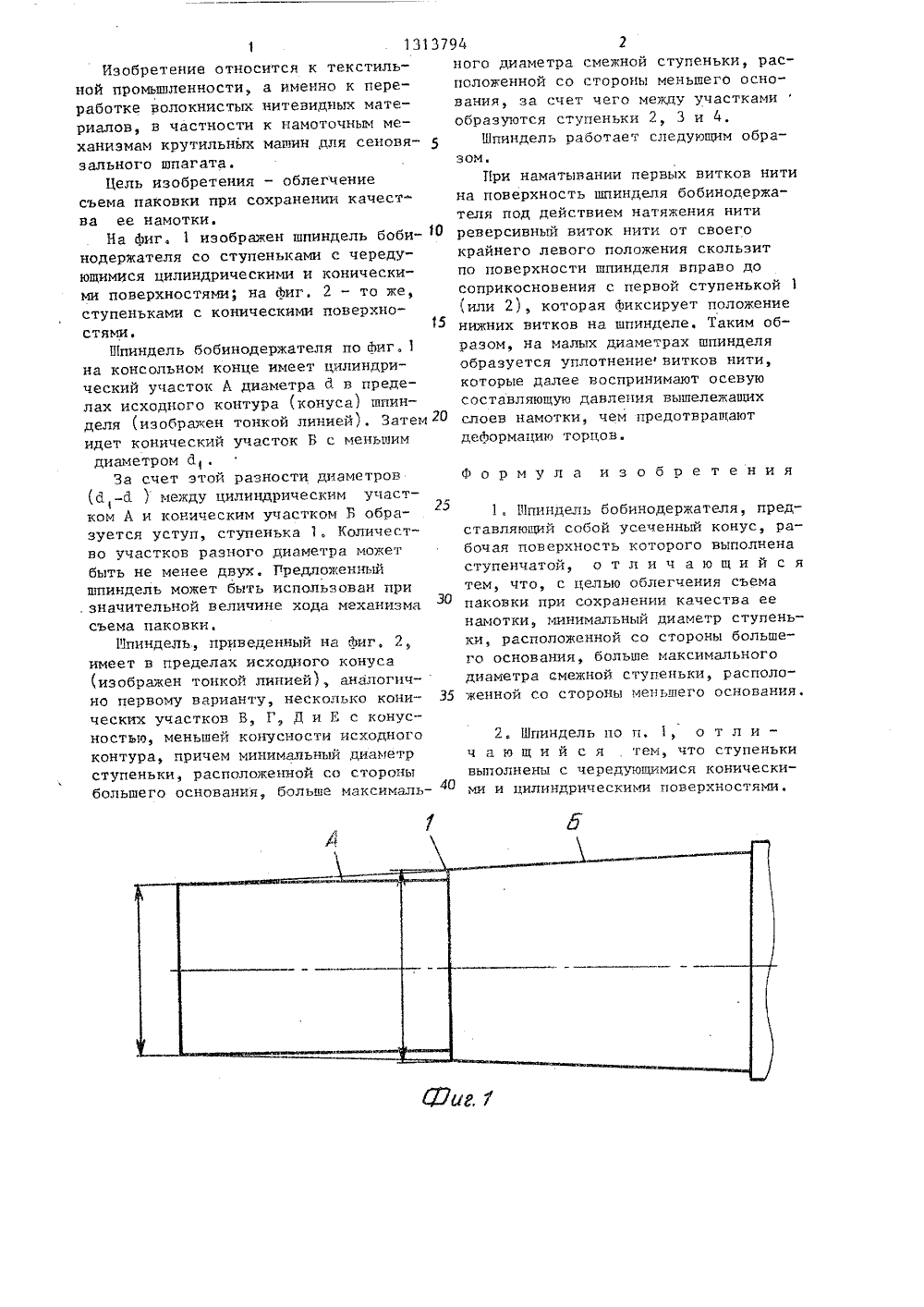

.7 ЬщнюгЧВЯФЕДд СВИДЕТЕЛЬСТ Н АВТОРСКОМ атель о в,пере- матем мееновя ния -ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРыт(71) Всесоюзный научноский институт синтетич(57) Изобретение относится к тной промьппленности, а именно кработке волокнистых нитевидныхриалов, в частности к намоточнханизмам крутильных машин длязального шпагата. Цель изобрет облегчение съема паковки при сохранении качества ее намотки. Устройство представляет собой усеченный конус, выполненный со ступеньками конической формы, причем минимальный диаметр , ступеньки расположенной со стороны большего основания, больше максимального диаметра смежной ступеньки, расположенной со стороны меньшего основания, Кроме того, ступеньки могут быть выполнены с чередующимися цилиндрическими и коническими поверхностями. Ступенчатая коническая форма . шпинделя способствует предотвращению деформации торцов паковки за счет уплотнения витков при намотке и облег- д чению ее съема. 1 з.п.ф-лы, 2 ил.Ж13137Изобретение относится к текстильной промышленности, а именно к переработке волокнистых нитевидных материалов, в частности к намоточным механизмам крутильных машин,цля сеновязального шпагата.Цель изобретения - облегчениесъема паковки при сохранении качества ее намотки.На фиг. 1 изображен шпиндель боби- фонодержателя со ступеньками с чередующимися цилиндрическими и коническими поверхностями; на Лиг. 2 - то же,ступеньками с коническими поверхностями,15Шпиндель бобинодержателя по йиг. 1на консольном конце имеет цилиндрический участок А диаметра Й в пределах исходного контура (конуса) шпинделя (изображен тонкой линией). Затем 20идет конический участок В с меньшимдиаметром й.За счет этой разности диаметров(й-й ) между цилиндрическим участком А и коническим участком Б образуется уступ, ступенька 1. Количество участков разного диаметра можетбыть не менее двух. Предложенныйшпиндель может быть использован при. значительной величине хода механизмасъема паковки,Шпиндель., приведенный на фиг, 2,имеет в пределах исходного конуса(изображен тонкой линией), аналогично первому варианту, несколько конических участков В, Г, Д и Е с конусностью, меньшей конусности исходногоконтура, причем минимальный циаметрступеньки, расположенной со стороныбольшего основания, больше максималь- о 94 2ного диаметра смежной ступеньки, расположенной со стороны меньшего основания, за счет чего между участкамиобразуются ступеньки 2, 3 и 4,Шпиндель работает следующим образом.При наматывании первых витков нитина поверхность шпинделя бобинодержателя под действием натяжения нитиреверсивный виток нити от своегокрайнего левого положения скользитпо поверхности шпинделя вправо досоприкосновения с первой ступенькой 1,или 2), которая Фиксирует положениенижних витков на шпинделе. Таким образом, на малых диаметрах шпинделяобразуется уплотнением витков нити,которые далее воспринимают осевуюсоставляющую давления вышележащихслоев намотки, чем предотвращаютдеформацию торцов.формула изобретения1. Шпиндель бобинодержателя, представляющий собой усеченный конус, рабочая поверхность которого выполнена ступенчатой, о т л и ч а ю щ и й с я тем, что, с целью облегчения съема паковки при сохранении качества ее намотки, минимальный диаметр ступеньки, расположенной со стороны большего основания, больше максимального диаметра смежной ступеньки, расположенной со стороны меньшего основания.2. Шпиндель по и, 1, о т л и - ч а ю щ и й с я тем, что ступеньки выполнены с чередующимися коническими и цилиндрическими поверхностями.1313794 Составитель И. КовальТехред А.Кравчук Корректор С. Черниг Редактор Н. 1 Чвыдкая Заказ 2174/22 Тираж 591 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Умгород, ул. Проектная, 4
СмотретьЗаявка
3632412, 05.07.1983
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СИНТЕТИЧЕСКИХ ВОЛОКОН
КОВАЛЬ ЮРИЙ СТЕПАНОВИЧ, МИКУШЕВ АНАТОЛИЙ ЕВГЕНЬЕВИЧ, АЛФЕРОВА ВАЛЕНТИНА ДМИТРИЕВНА, ЛУКИН ИГОРЬ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B65H 75/02
Метки: бобинодержателя, шпиндель
Опубликовано: 30.05.1987
Код ссылки
<a href="https://patents.su/3-1313794-shpindel-bobinoderzhatelya.html" target="_blank" rel="follow" title="База патентов СССР">Шпиндель бобинодержателя</a>
