Способ отображения информации на матричном индикаторе

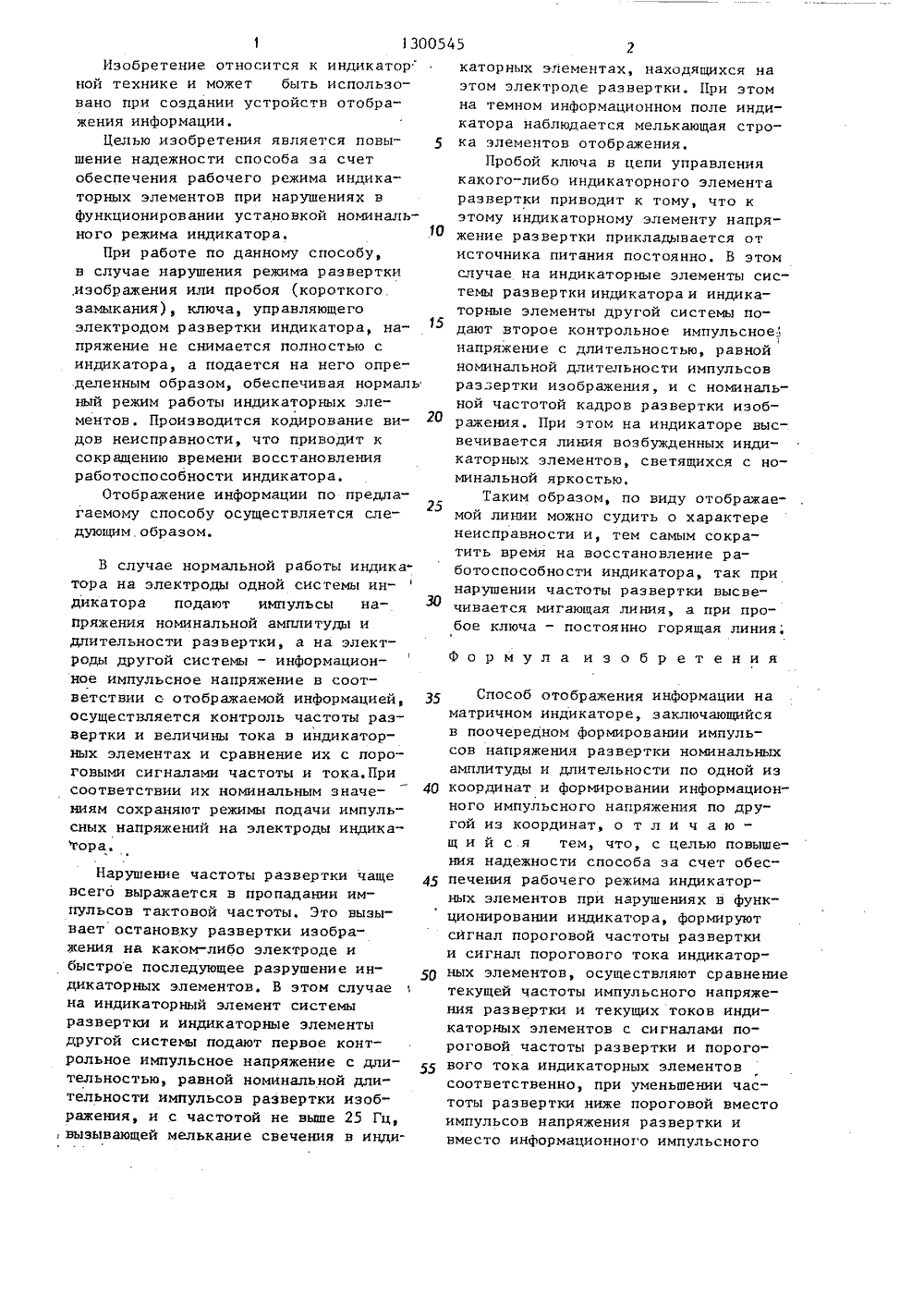

/о З 114 С О ОПИСАНИЕ ИЗОБРЕТЕН УДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР У 798920, кл, 0 06 К 15/18, 1981.Авторское свидетельство СССР Р 960919, кл. О 09 С 3/20, 1982. (54) СПОСОБ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ НА МАТРИЧНОМ ИНДИКАТОРЕ(57) Изобретение относится к индика торной технике. Цель изобретения - повышение надежности отображения информации за счет обеспечения рабочего режима индикаторных элементов при нарушениях в функционировании индика тора. Поставленная цель достигаетсяформированием для обеих координатпервого контрольного импульсного на"пряжения длительностью, равной номи",.нальной длительности импульснов раз-.вертки, и частотой не выше 25 Гц вслучае уменьшения частоты разверткиниже пороговой и формированием дляобеих координат второго контрольногоимпульсного напряжения длительностью,равной номинальной длительности им"пульсов развертки, и с частотой, равной частоте кадровой развертки,притоке индикаторных элементов, выше пороговых, по которым судят о виденеисправности индикатора,Изобретение относится к индикаторной технике и может быть использовано при создании устройств отображения информации.Целью изобретения является повышение надежности способа за счетобеспечения рабочего режима индикаторных элементов при нарушениях вфункционировании установкой номинального режима индикатора.При работе по данному способу,в случае нарушения режима развертки,иэображения или пробоя (короткогозамыкания), ключа, управляющегоэлектродом развертки индикатора, на 15пряжение не снимается полностью синдикатора, а подается на него определенным образом, обеспечивая нормальный режим работы индикаторных элементов. Производится кодирование видов неисправности, что приводит ксокращению времени восстановленияработоспособности индикатора,Отображение информации по предла 25гаемому способу осуществляется следующим образом,В случае нормальной работы индикатора на электроды одной системы индикатора подают импульсы на- З 0 пряжения номинальной амплитуды идлительности развертки, а на электроды другой системы - информационНое импульсное напряжение в соответствии с отображаемой информацией, 35 осуществляется контроль частоты развертки и величины тока в индикаторНых элементах и сравнение их с лороговыми сигналами частоты и тока,При соответствии их номинальным значениям сохраняют режимы подачи импульсных напряжений на электроды индикатораНарушение частоты развертки чаще 45 всего выражается в пропадании импульсов тактовой частоты, Это вызывает остановку развертки изображения на каком-либо электроде ибыстрое последующее разрушение ин дикаторных элементов, В этом случае на индикаторный элемент системыразвертки и индикаторные элементы другой системы подают первое контрольное импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки изображения, и с частотой не выше 25 Гц, вызывающей мелькание свечения в индикаторных элементах, находящихся на этом электроде развертки. При этом на темном информационном поле индикатора наблюдается мелькающая строка элементов отображения,Пробой ключа в цепи управления какого-либо индикаторного элемента развертки приводит к тому, что к этому индикаторному элементу напряжение развертки прикладывается от источника питания постоянно. В этомслучае на индикаторные элементы системы развертки индикатора и индикаторные элементы другой системы подают второе контрольное импульсное. напряжение с длительностью, равной номинальной длительности импульсов раз ертки изображения, и с номинальной частотой кадров развертки изображения. При этом на индикаторе высвечивается линия возбужденных индикаторных элементов, светящихся с номинальной яркостью.Таким образом, по виду отображаемой линии можно судить о характере неисправности и, тем самым сократить время на восстановление работоспособности индикатора, так при нарушении частоты развертки высвечивается мигающая линия, а при пробое ключа - постоянно горящая линия;Формула изобретенияСпособ отображения информации на матричном индикаторе, заключающийся в поочередном формировании импульсов напряжения развертки номинальных амплитуды и длительности по одной из координат и формировании информационного импульсного напряжения по другой из координат, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности способа за счет обеспечения рабочего режима индикаторных элементов при нарушениях в функционировании индикатора, формируют сИгнал пороговой частоты развертки и сигнал порогового тока индикаторных элементов, осуществляют сравнение текущей частоты импульсного напряжения развертки и текущих токов индикаторных элементов с сигналами пороговой частоты развертки и порогового тока индикаторных элементов соответственно, при уменьшении частоты развертки ниже пороговой вместо импульсов напряжения развертки и вместо информационного импульсного1300545 Составитель А, ГорностаевРедактор Н. Горват Техред А.Кравчук Корректор С. Черни Заказ 115 Я 51 Тираж 434 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 напряжения одновременно по обеимкоординатам формируют первое контрольное импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки, и 5частотой не выше 25 гц, а при превышении тока индикаторных элементоввыше пороговых вместо импульсов напряжения развертки и вместо информационного импульсного напряжения одновременно по обеим координатам ,формируют второе контрольнбе импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки, и с частотой, равнойчастоте кадровой развертки, по которым судят о виде неисправности индикатора.
