Параллельный аналого-цифровой преобразователь
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1275769
Автор: Петренко
Текст

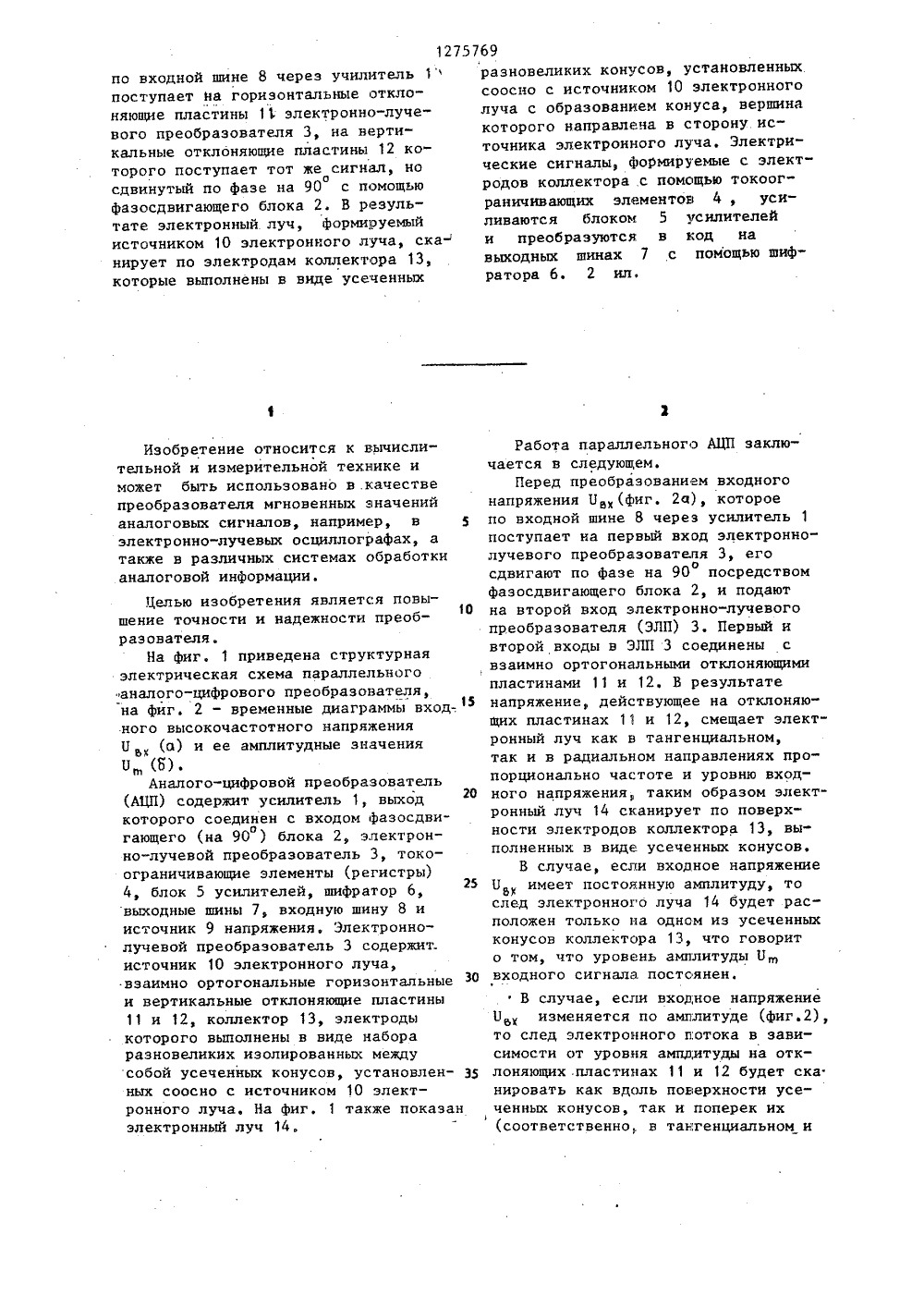

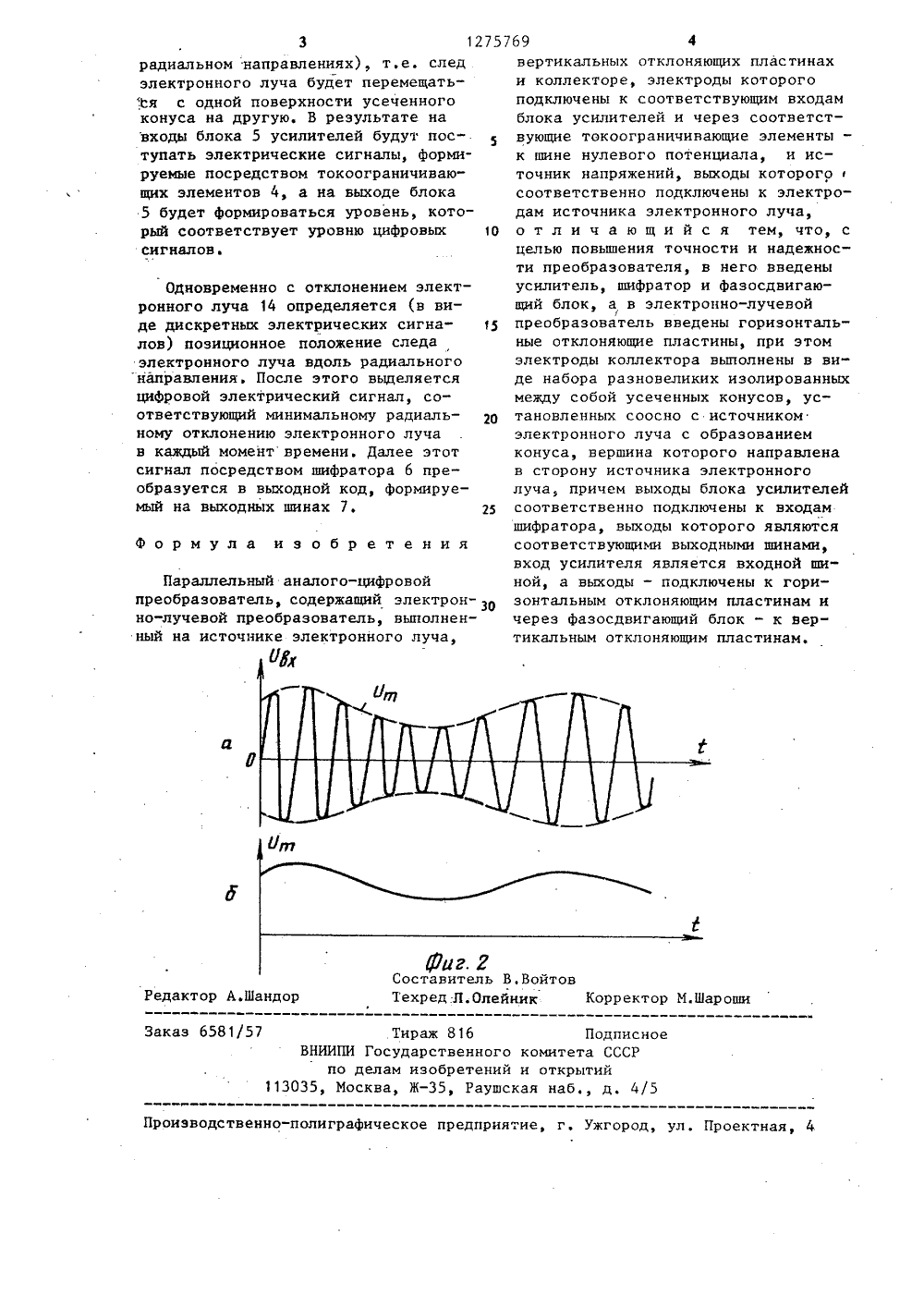

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН А 1 119) (11)Ф 51) 4 Н 03 И 1 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТ. СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ 4 г ОБРЕТЕН ИСАНИ К АВТОРСН ов Б. 3. Юие(57) Изобретение относится к вычис"лительной и измерительной техникеи может быть использовано в качестве преобразователя мгновенных значений аналоговых сигналов в код, Цельюизобретения является повышение точности и надежности преобразователя.Амплитудно-модулированный сигнал1275769по входной шине 8 через училитель 1 разновеликих конусов, установленных. поступает на горизонтальные откло- соосно с источником 10 электронного няющие пластины 11 электронно-луче- луча с образованием конуса, вершина вого преобразователя 3, на верти- которого направлена в сторону.искальные отклоняющие пластины 12 ко- точника электронного луча, Электриторого поступает тот же сигнал, но ческие сигналы, Формируемые с электсдвинутый по фазе на 90 с помощью родов коллектора .с помощью токоог" Фазосдвигающего блока 2. В резуль- раничивающих элементов 4, уситате электронный луч, Формируемый ливаются блоком 5 усилителей источником 10 электронного луча, ска и преобразуются в код на нирует по электродам коллектора 13, выходных шинах 7 с помощью шифкоторые выполнены в виде усеченных ратора 6. 2 ил, Изобретение относится к вычислительной и измерительной технике и может быть использовано в .качестве преобразователя мгновенных значений аналоговых сигналов, например, в 5 электронно-лучевых осциллографах, а также в различных системах обработки аналоговой информации.Целью изобретения является повыОшение точности и надежности преобразователя.На фиг. 1 приведена структурнаяэлектрическая схема параллельногоаналого-цифрового преобразователя,на фиг. 2 - временные диаграммы вход-.ного высокочастотного напряженияБ(а) и ее амплитудные значенияц Ю).Аналого-цифровой преобразователь(РЦП) содержит усилитель 1, выходкоторого соединен с входом Фазосдвиогающего (на 90 ) блока 2, электронно-лучевой преобразователь 3, токоограничивающие элементы (регистры)4, блок 5 усилителей, шифратор 6,25выходные шины 7, входную шину 8 иисточник 9 напряжения. Электроннолучевой преобразователь 3 содержит.источник 10 электронного луча,взаимно ортогональные горизонтальныеи вертикальные отклоняющие пластины11 и 12, коллектор 13, электродыкоторого выполнены в виде набораразновеликих изолированных междусобой усеченных конусов, установленных соосно с источником 10 электронного луча. На Фиг. 1 также показанэлектронный луч 14,Работа параллельного РЦП заключается в следующем.Перед преобразованием входногонапряжения Б (Фиг. 2 а), котороепо входной шине 8 через усилитель 1поступает на первый вход электроннолучевого преобразователя 3, егоосдвигают по фазе на 90 посредствомфазосдвигающего блока 2, и подаютна второй вход электронно-лучевогопреобразователя (ЭЛП) 3. Первый ивторой входы в ЭЛП 3 соединены свзаимно ортогональными отклоняющимипластинами 11 и 12. В результатенапряжение, действующее на отклоняю"щих пластинах 11 и 12, смещает электронный луч как в тангенциальном,так и в радиальном направлениях пропорционально частоте и уровню входного напряжения, таким образом электронный луч 14 сканирует по поверхности электродов коллектора 13, выполненных в виде усеченных конусов,В случае, если входное напряжениеБимеет постоянную амплитуду, тослед электронного луча 14 будет расположен только на одном из усеченныхконусов коллектора 13, что говорито том, что уровень амплитуды Б,входного сигнала. постоянен,В случае, если входное напряжение Бизменяется по амплитуде (фиг.2), то след электронного и:отока в зависимости от уровня ампдитуды на отклоняющих .пластинах 11 и 12 будет ска. нировать как вдоль поверхности усеченных конусов, так и поперек их (соответственно, в тангенциальном и.Ша Редак аз 6581/57 Тираж 816 ВНИИПИ Государственного по делам изобретений 035, Москва, Ж, РаушсПодписноета СССРрытийб., д. 4/5 коми оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 радиальном направлениях), т,е. следэлектронного луча будет перемещать,ся с одной поверхности усеченногоконуса на другую. В результате навходы блока 5 усилителей будут пос-,тупать электрические сигналы, формируемые посредством токоограничивающих элементов 4, а на выходе блока5 будет формироваться уровень, который соответствует уровню цифровых 1 Осигналов. ОДновременно с отклонением электронного луча 14 определяется (в виде дискретных электрических сигналов) позиционное положение следа электронного луча вдоль радиального направления. После этого выделяется цифровой электрический сигнал, соответствующий минимальному радиальному отклонению электронного луча в каждый моментвремени. Далее этот сигнал посредством шифратора 6 преобразуется в выходной код, формируемый на выходных шинах 7. 25 Формула изобретения Параллельный аналого-цифровой преобразователь, содержащий электрон- З, но-лучевой преобразователь, выполненный на источнике электронного луча,69 4вертикальных отклоняющих пластинах и коллекторе, электроды которого подключены к соответствующим входам блока усилителей и через соответствующие токоограничивающие элементы - к шине нулевого потенциала, и источник напряжений, выходы которогосоответственно подключены к электродам источника электронного луча, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и надежности преобразователя, в него введены усилитель, шифратор и фазосдвигающий блок а в электронно-лучевойУпреобразователь введены горизонтальные отклоняющие пластины, при этом электроды коллектора выполнены в виде набора разновеликих изолированных между собой усеченных конусов, установленных соосно с источником электронного луча с образованием конуса, вершина которого направлена в сторону источника электронного луча, причем выходы блока усилителей соответственно подключены к входам шифратора, выходы которого являются соответствующими выходными шинами, вход усилителя является входной шиной, а выходы - подключены к горизонтальным отклоняющим пластинам и через фазосдвигающий блок - к вертикальным отклоняющим пластинам.
СмотретьЗаявка
3782607, 10.08.1984
ПРЕДПРИЯТИЕ ПЯ В-2201
ПЕТРЕНКО ЛЕВ ПЕТРОВИЧ
МПК / Метки
МПК: H03M 1/32
Метки: аналого-цифровой, параллельный
Опубликовано: 07.12.1986
