Преобразователь напряжения

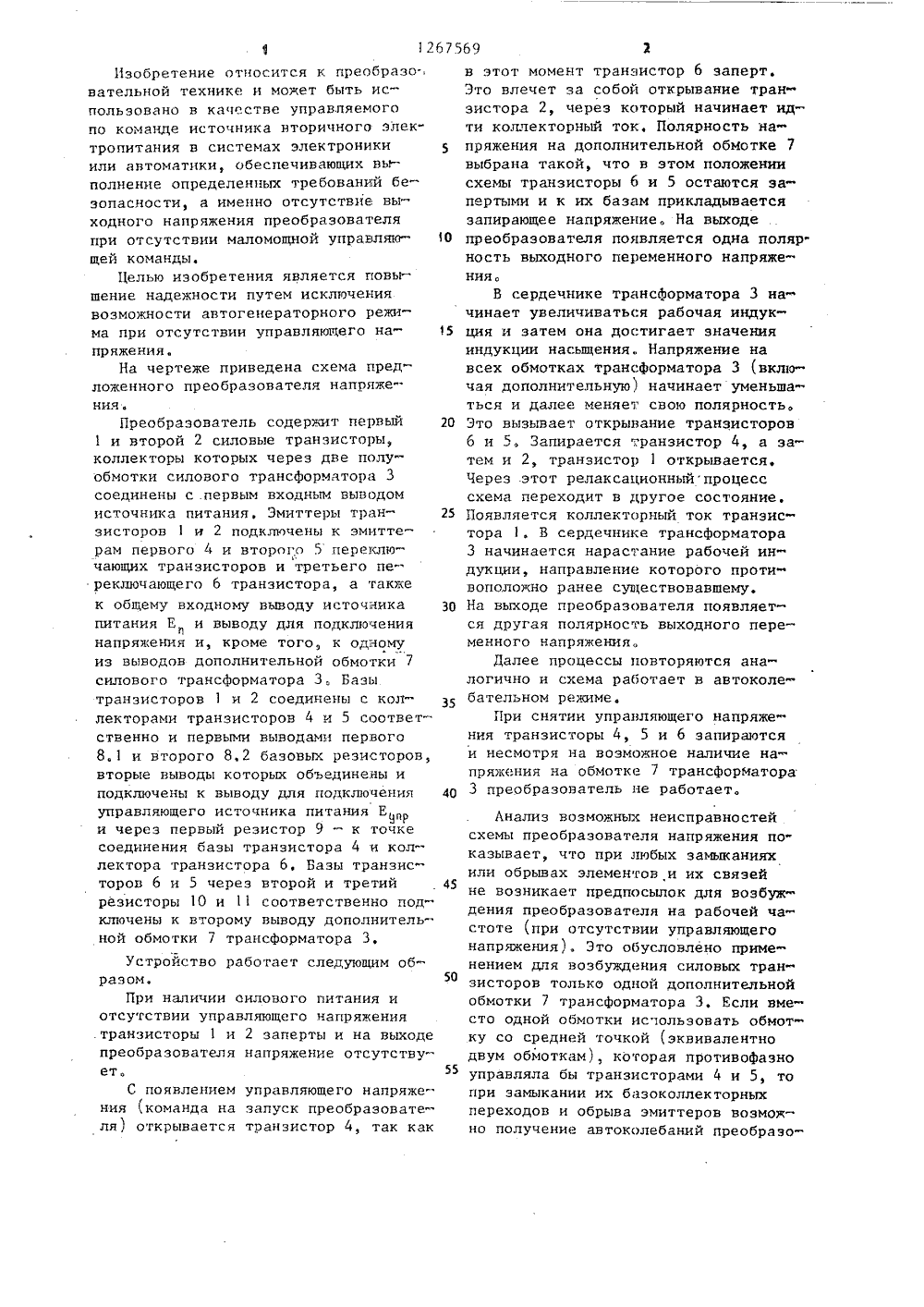

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУ БЛИН А 1 267569 538 ГОСУД АРСПО ДЕЛ 1 М,. ИЗОБРЕТЕНИЯЕТЕЛЬСТВУ ОПИС Ф 1 Ьч АВТОРСКОМ С: ВЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Уральское отделение Всесоюзного научно-исследовательского института железнодорожного транспорта (72) Б. С, Сергеев, В, И. Головин и А. И. Фалалеев(57) Изобретение относится к электротехнике и может быть использованов качестве вторичного источникаэлектропитания. Цель изобретенияповышение надежности путем исключения автогенераторного режима приотсутствии управляющего напряжения,Использование переключающих транзисторов 4, 5 и 6 для непосредственного управления силовыми транзисторами1 и 2 дает возможность уменьшениякак мощности, так и уровня напряжения, так как для управления силовымитранзисторами не используется ещеодна ступень преобразования постоян- Жного напряжения в переменное. 1 ил.Изобретение относится к преобразо.,нательной технике и может быть использовано н качестве управляемогопо команде источника нторичного элек"тропитания в системах электроники 5или автоматики, обеспечивающих выполнение определенных требований безопасности, а именно отсутствие. выходного напряжения преобразователяпри отсутствии маломощной управляю Ощей команды,Целью изобретения является повышение надежности путем исключениявозможности антогенераторного режима при отсутствии упранляющвго напряжения.На чертеже приведена схема предложенного преобразователя напряжения.Преобразователь содержит первый 201 и второй 2 силовые транзисторы,коллекторы которых через дне полуобмотки силового трансформатора 3соединены с .первым входным выводомисточника питания, Эмиттеры транзисторон 1 и 2 подключены к эмиттерам первого 4 и второго 5 переключающих транзисторов и третьего переключающего 6 транзистора, а такжек общему входному выводу источника 30питания Е и выводу для подключениянапряжения и, кроме того, к одномуиз выводов дополнительной обмотки 7силового трансформатора 3. Базытранзисторов 1 и 2 соединены с коллекторами транзисторов 4 и 5 соответственно и первыми выводами первого8,1 и второго 8,2 базовых резисторов,вторые выводы которых объединены иподключены к выводу для подключения 40управляющего источника питания Еи через первый резистор 9 - к точкесоединения базы транзистора 4 и кол".лектора транзистора 6. Базы транзисторов 6 и 5 через второй и третий 45резисторы 10 и 11 соответственно подключены к второму выводу дополнительной обмотки 7 трансформатора 3.Устройство работает следующим образом. 50При наличии силового питания иотсутствии управляющего напряжения.транзисторы 1 и 2 заперты и на выходепреобразователя напряжение отсутствует, 55С появлением управляющего напряжения (команда на запуск преобразователя) открывается транзистор 4, так как в этот момент транзистор 6 заперт,Это влечет за собой открывание транзистора 2, через который начинает идти коллекторный ток. Полярность напряжения на дополнительной обмотке 7выбрана такой, что в этом положениисхемы транзисторы 6 и 5 остаются запертыми и к их базам прикладываетсязапирающее напряжение. На выходепреобразователя появляется одна коляр"ность выходного переменного напряжения.В сердечнике трансформатора 3 начинает увеличиваться рабочая индукция и затем она достигает значенияиндукции насыщения Напряжение навсех обмотках трансформатора 3 (включая дополнительную) начинает уменьшаться и далее меняет свою полярность.Это вызывает открынание транзисторов6 и 5, Запирается транзистор 4, а затем и 2, транзистор 1 открывается,Через этот релаксационный процесссхема переходит в другое состояние.Появляется коллекторный ток транзистора 1. В сердечнике трансформатора3 начинается нарастание рабочей индукпни, направление которого противоположно ранее существовавшему.На выходе преобразователя появляется другая полярность выходного переменного напряжения.Далее процессы повторяются аналогично и схема работает в автоколебательном режиме.При снятии управляющего напряжения транзисторы 4, 5 и 6 запираютсяи несмотря на возможное наличие напряжения на обмотке 7 трансформатора3 преобразователь не работает,Анализ возможных неисправностей схемы преобразователя напряжения показывает, что при любых замыканиях или обрывах элементов и их связей не возникает предпосылок для возбуждения преобразователя на рабочей частоте (при отсутствии управляющего напряжения). Это обусловлено применением для возбуждения силовых транзисторов только одной дополнительной обмотки 7 трансформатора 3, Если вместо одной обмотки ис.пользовать обмотку со средней точкой (эквиналентно двум обмоткам), которая противофазно управляла бы транзисторами 4 и 5, то при замыкании их базоколлекторных переходов и обрыва эмиттеров возможно получение автоколебаний преобразо1267569 Составитель Н, Цишевская.Редактор М, Келемеш Техред Л.Олейник Корректор Л, Пилипенко Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 5792/55 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 вателя и при отсутствии управляющегонапряжения. Использование однофаэного возбуждения схемы и соединениеколлектора инвертирующего транзистора через резистор 9 с источником Е 5исключает возможность появления противофаэных напряжений на базах силовых транзисторов 1 и 2, а следовательно, и напряжения Б т.е, в предложенном преобразователе выполняетсятребование безопасности, как и в устройстве-прототипе. Кроме того, использование переклю 15 чающих транзисторов 4, 5 и 6 для непосредственного управления силовыми транзисторами 1 и 2 дает возможность уменьшения как мощности, так и.уровня напряжения, так как для управления силовыми транзисторами не исполь 20 зуется еще одна ступень преобразования постоянного напряжения в перемен ное. формула изобретения25 Преобразователь напряжения, содержащий два силовых транзистора, трансформатор с первичной, вторичной и дополнительной обмотками, три переключающих транзистора, четыре резистора и вывод для подключения управляющего напряжения, причем кол 4лекторы первого и второго силовых транзисторов Через половины первичной обмотки трансформатора соединены с первым входньпч выводом, эмиттеры - с общим входным выводом, а базы соединены с перныму выводами базовых резисторов и коллекторами соответствующих первого и второго переключающих транзисторов, эмиттеры которых соединены с общим входным выводом, а базы - с первыми выводами пер. ного и второго резистора, вторичная обмотка трансформатора соединена с выходными выводами, о т л и ч аю щ и й с я тем, что с целью поавьппения надежности путем исключения возможности автогенераторного режима при отсутстнии управляющего напряжения он снабжен третьим резистором, одним выводом подключенным к общей точке второго вывода второго резистора и первым выводам дополнительной обмотки, которая соединена вторым выводом с обпщм входным выводом, причем другой вывод третьего резисто" ра соединен с базой переключающего транзистора, соединенного коллектором с базой первого переключающего транзистора, а эмиттером - с общим входным выводом, причем вторые ныноды базовых резисторов и первого резистора соединены с выводом для под" ключения управляющего напряжения.
