Винтовой сепаратор для обогащения полезных ископаемых
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

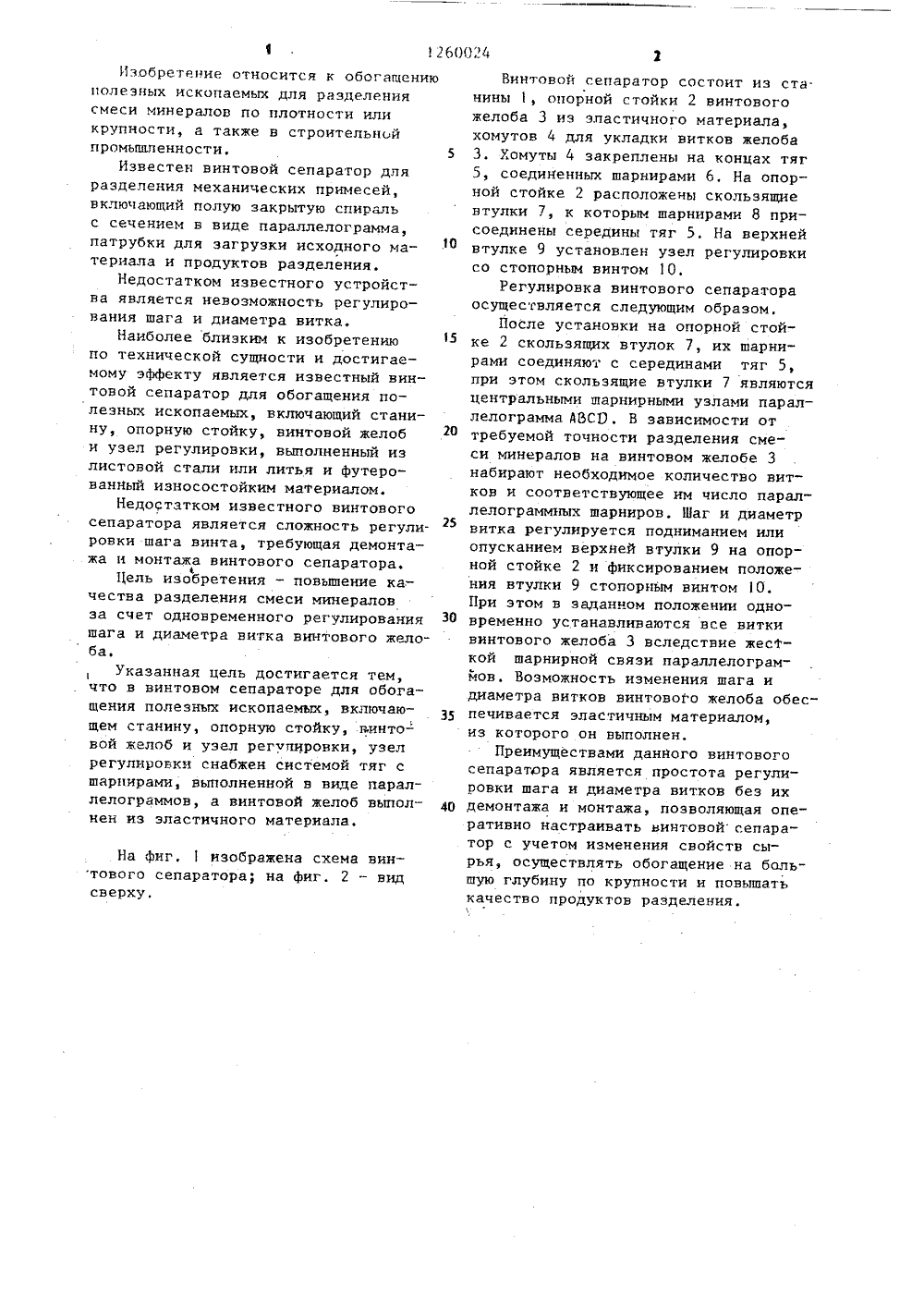

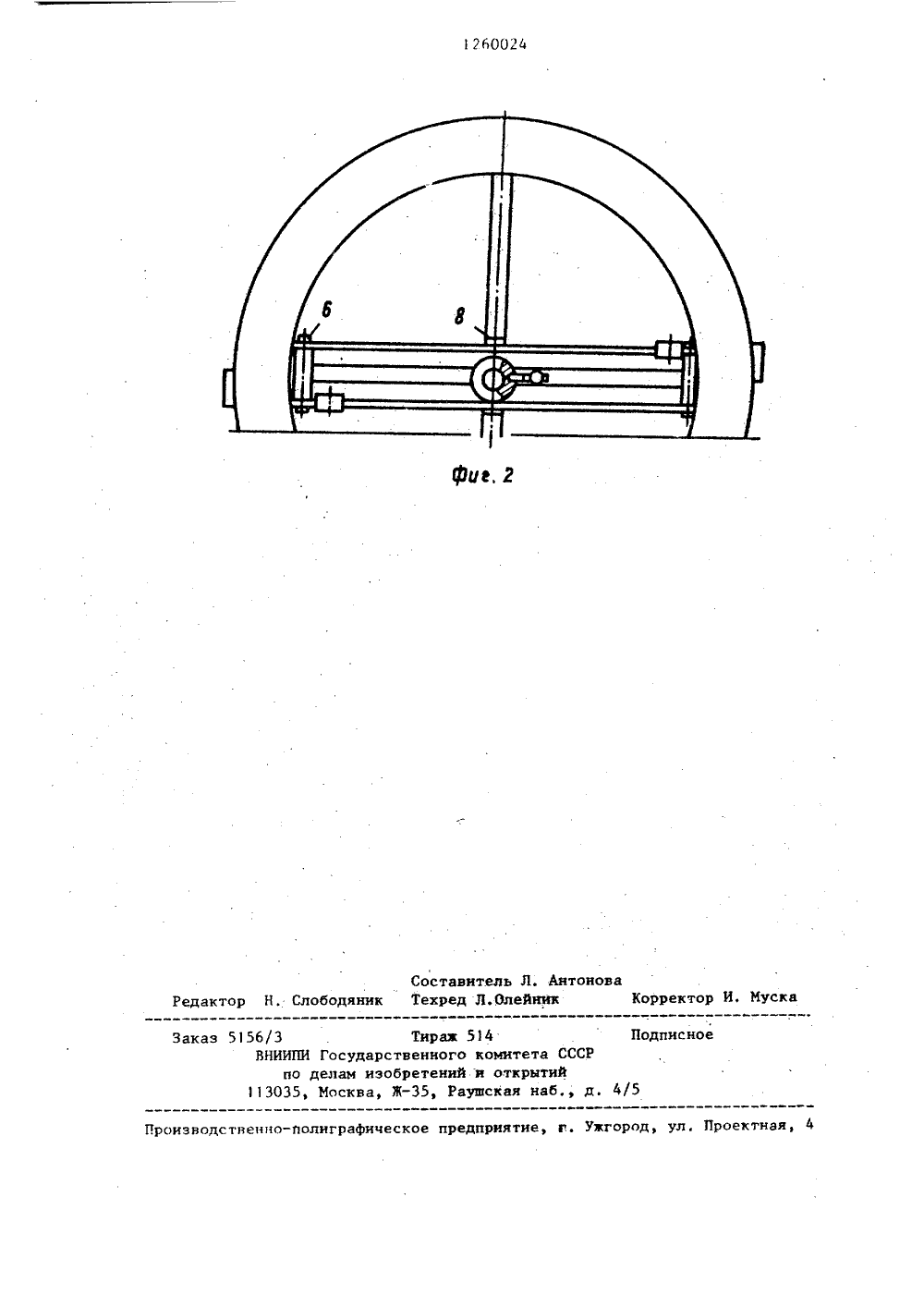

"р р ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОР(НОМЪ( СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Сибирский государственный проектный и научно-исследовательский институт цветной металлургии (72) В.Е. Аврамов, И.Е. Хмельковский, Д.Т, Кошманов, В.А. Мисьник, ф.Х.Пакомова и Е,Я, Павличук(56) Авторское свидетельство СССР Р 710648, кл. В 04 С 5/081, 1978Аникии М.ф. и др. Винтовые сепараторы для обогащения руд. М.: Недра, 1970, с. 62-63, р. 33.(54)(57) ВИНТОВОЙ СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, включающий станину, опорную стойку, винтовой желоб и узел регулировки, о т - л и ч а ю щ н й с я тем, что, с целью повышения качества разделения смеси минералов за счет одновременного регулирования шага и диаметра витка винтового желоба, узел регулировки снабжен системой тяг с шарниравыполненной в виде параллелограмв, а винтовой желоб выполнен из зластичногб материала.Изобретение относится к обогащениюполеэных ископаемых для разделениясмеси минералов по плотности иликрупности, а также в строительнойпромышленности.Известен винтовой сепаратор дляразделения механических примесей,включающий полую закрытую спиральс сечением в виде параллелограмма,патрубки для загрузки исходного материала и продуктов разделения,Недостатком известного устройства является невозможность регулирования шага и диаметра витка.Наиболее близким к изобретениюпо технической сущности и достигаемому эффекту является известный винтовой сепаратор для обогащения полезных ископаемых, включающий станину, опорную стойку, винтовой желоби узел регулировки, выполненный излистовой стали или литья и футерованный износостойким материалом.Недостаткам известного винтовогосепаратора является сложность регулировки шага винта, требующая демонтажа и монтажа винтового сепаратора.Цель изобретения - повьппение качества разделения смеси минераловза счет одновременного регулированияшага и диаметра витка винтового желоба.Указанная цель достигается тем,что в винтовом сепараторе для обогащения полезных ископаемых, включающем станину, опорную стойку, винто-вой желоб и узел регулировки, узелрегулировки снабжен системой тяг сшарнирами, выполненной в виде параллелограммов, а винтовой желоб выполнен из эластичного материала,На фиг. 1 изображена схема винтовога сепаратора; на фиг. 2 - вид сверху,Винтовой сепаратор состоит из станины 1, опорной стойки 2 винтовогожелоба 3 из эпастичного материала,хомутов 4 для укладки витков желоба 5 3. Хомуты 4 закреплены на концах тяг5, соединенных шарнирами 6. На опорной стойке 2 расположены скользящиевтулки 7, к которым шарнирами 8 присоединены середины тяг 5. На верхнейвтулке 9 установлен узел регулировкисо стопорным винтом 10.Регулировка винтового сепаратораосуществляется следующим образом.После установки на опорной стойке 2 скользящих втулок 7, их шарнирами соединяют с серединами тяг 5,при этом скользящие втулки 7 являютсяцентральными шарнирными узлами параллелограмма йВСР . В зависимости оттребуемой точности разделения смеси минералов на винтовом желобе 3набирают необходимое количество витков и соответствующее им число параллелограммных шарниров, Шаг и диаметрвитка регулируется подниманием илиопусканием верхней втулки 9 на опорной стойке 2 и фиксированием положения втулки 9 стопорным винтом 1 О.При этом в заданном положении одно- ЗО временно устанавливаются все виткивинтового желоба 3 вследствие жесткой шарнирной связи параллелограммов. Возможность изменения шага идиаметра витков винтового желоба обес печивается эластичным материалом,из которого он выполнен.Преимуществами данного винтовогосепаратора является простота регулировки шага и диаметра витков без их 40 демонтажа и монтажа, позволяющая оперативно настраивать винтовой сепаратор с учетом изменения свойств сырья, осуществлять обогащение на большую глубину по крупности и повышатькачество продуктов разделения.1 М 0024 Составитель Л. Антоноведактор Н. Слободяник Техред Л.Олейник орректор И. Мус 14комитета СССРи открытийушская наб д. 4 одписное 156/3 ВНИТирах Государственного делам изобретений Москва, Ж, Ра
СмотретьЗаявка
3526125, 11.10.1982
СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЦВЕТНОЙ МЕТАЛЛУРГИИ
АВРАМОВ ВЕНИАМИН ЕВГЕНЬЕВИЧ, ХМЕЛЬКОВСКИЙ ИГОРЬ ЕВГЕНЬЕВИЧ, КОШМАНОВ ДМИТРИЙ ТРОФИМОВИЧ, МИСЬНИК ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, ПАХОМОВА ФЛЮРА ХАЛИУЛЛОВНА, ПАВЛИЧУК ЕВГЕНИЙ ЯРОСЛАВОВИЧ
МПК / Метки
МПК: B03B 5/52
Метки: винтовой, ископаемых, обогащения, полезных, сепаратор
Опубликовано: 30.09.1986
