Резьбовое соединение шляхтина-рсш
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1245781
Автор: Шляхтин
Текст

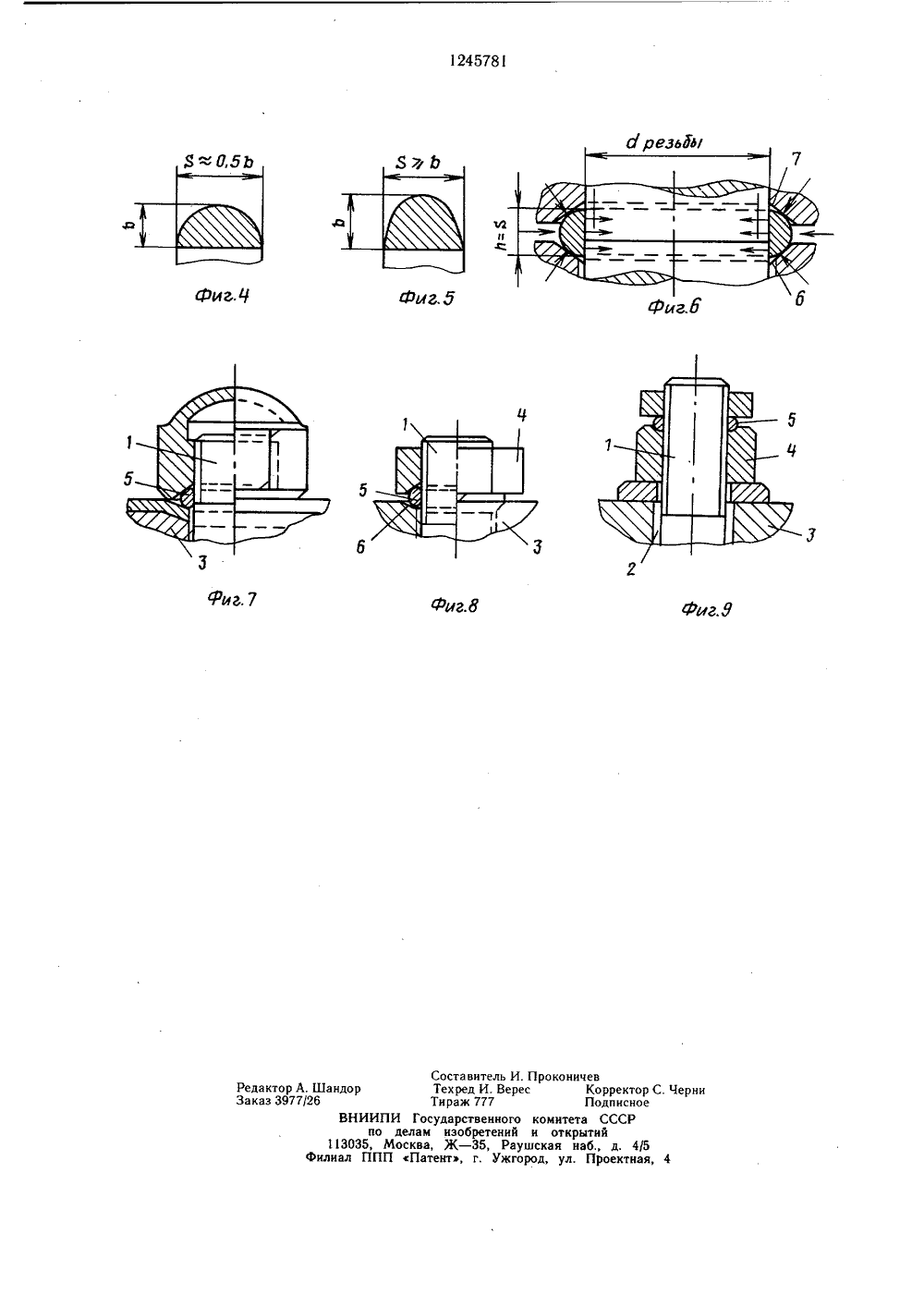

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1245281 А 1(Бц 4 Г 6 В 39 24 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ МвЙ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственный институт по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности Гипронефтеспецмонтаж(56) Шайба пружинная ГОСТ 6402 - 70.Патент Франции555843, кл. 47 а 8, 1922.(57) Резьбовое соединение, содержащее болт, установленный в отверстие соединяемой детали, гайку и пружинную стопорную шайбу в виде незамкнутого витка с разведенными концами, отличающееся тем, что с целью повышения надежности стопорения, шайба выполнена с поперечным сечением в форме полукруга или полуовала, а на сопрягающихся со стопорной шайбой поверхностях гайки и соединяемой детали выполнены встречно направленные конические фаски,1245781 а 1 с натягом(- с зазор фиг.5 Фиг 1Изобретение относится к машиностроению, в частности к резьбовым соединениям со стопорными средствами.Цель изобретения - повышение надежности стопорения.На фиг. 1 изображена пружинная шайба для левых резьб; на фиг. 2 - то же, для правых резьб, на фиг. 3 - шайба, вид сбоку; на фиг. 4 - то же, профиль сечения; на фиг. 5 - вариант профиля сечения шайбы; на фиг. 6 - схема ра боты шайбы с одновременным заклиниванием резьб и запиранием резьбового стержня с самоцентровкой соединения; на фиг. 7 - 9 - примеры резьбовых соединений.Резьбовое соединение содержит болт 1, установленный в отверстие 2 соединяемой детали 3, гайку 4 и пружинную стопорную шайбу 5.Пружинная стопорная шайба для контровых резьбовых соединений выполнена в виде разрезанного кольца с отогнутыми в противоположные стороны концами, образующими форму одного витка цилиндрической пружины сжатия, Для левых резьб применяются шайбы с левой навивкой, а для правых резьб - шайбы с правой навивкой (фиг. 1 -3). Профиль поперечного сечения шайбы выполнен в виде полукруга (фиг. 4) или в виде полуовала (фиг. 5).На сопрягающихся со стопорной шайбой поверхностях соединяемой детали 3 и гайки 4 выполнены встречно направленные конические фаски 6 и 7.Пружинная стопорная шайба работает с одновременным заклиниванием резьб гайки и стержня и замковым радиальным запиранием стержня от действия направляющих конических фасок гайки и соединяемой детали (фиг. 6). За счет наружного закругленного профиля происходят одновременные процессы закручивания спирали шайбы, ее сжатия до высоты сечения профиля и уменьшение диаметра кольца с замковым радиальным запиранием при натяге сечения резьбового стержня. Зажатая в конических фасках гайки и соединяемой детали шайба даже при ее возможном разрушении не сможет вылететь из направляющих и заклинивает резьбу с разгрузкой резьб при замковом запирании стержня. Зажатая шайба обеспечивает осевую центровку и разгрузку резьбового соединения от продольных и поперечных напряжений.1245781 Фиг.9 г.Е 113035, Милиал ППП Редактор А. ШандорЗаказ 3977/26ВНИИ СоставТех реТиражГосударселам изобсква, Ж -Патент,итель И. Прокоиичевд И. Верес Корректор С. Ч777 Подписноевенного комитета СССРретений и открытий35, Раушская наб., д. 4/5г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3732428, 28.04.1984
ГОСУДАРСТВЕННЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ТЕХНОЛОГИИ МОНТАЖА ПРЕДПРИЯТИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩЕЙ И НЕФТЕХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ "ГИПРОНЕФТЕСПЕЦМОНТАЖ"
ШЛЯХТИН НИКОЛАЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16B 39/24
Метки: резьбовое, соединение, шляхтина-рсш
Опубликовано: 23.07.1986
