Устройство для регулирования соотношения руда вода при мокром способе ее измельчания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 123731
Текст

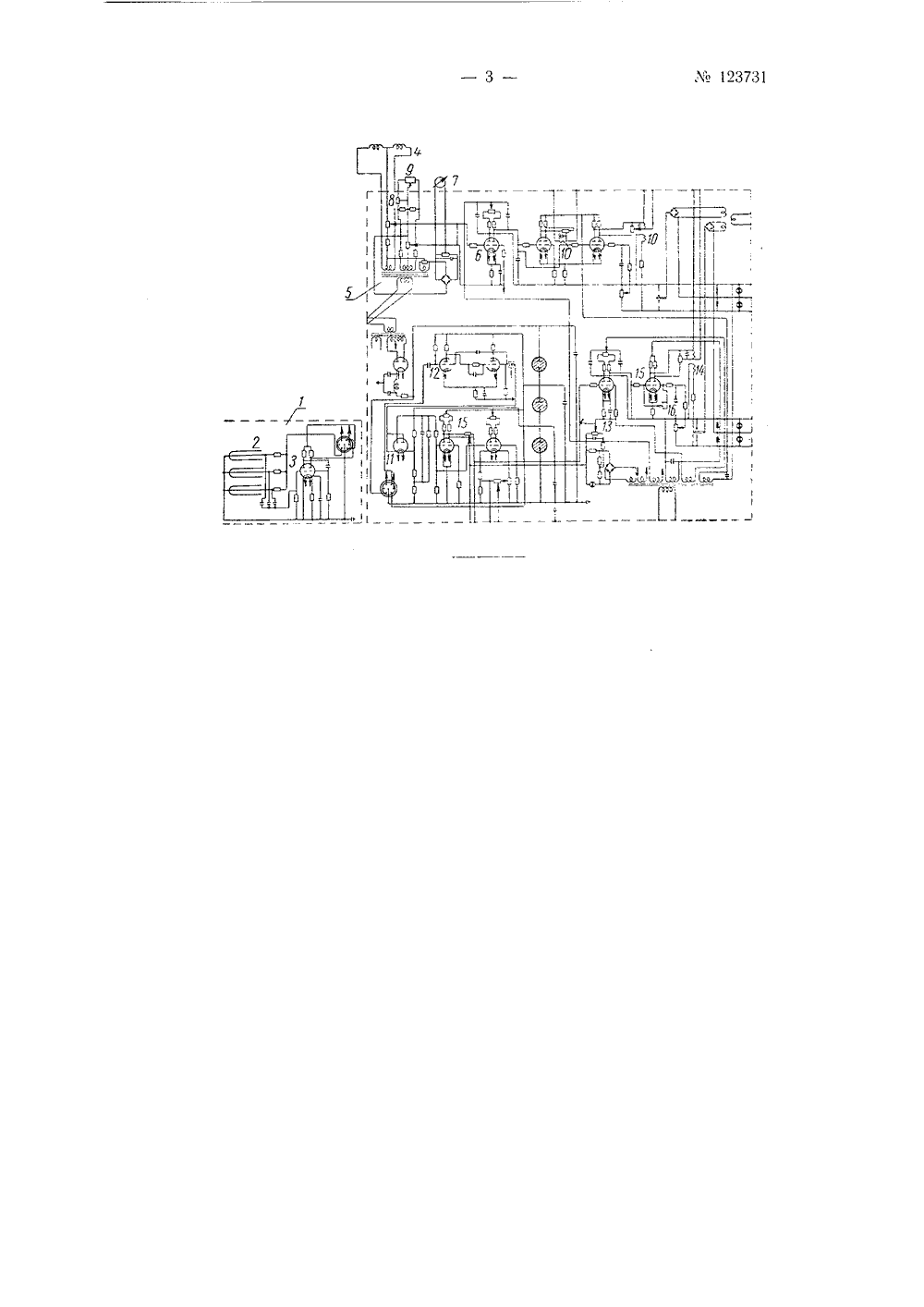

СССР ОП ОБРЕТЕНИЯ ДЕТЕЛЬСТВУВТОРСКОМУ орухов и А, Т ед УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СООТНОШЕНИЯУДА - ВОДА ПРИ МОКРОМ СПОСОБЕ ЕЕ ИЗМЕЛЬЧЕНИЯ Заявлено иаов Комитет по деламиннстров СССР января 1959 г. затений и открытий пр 1 618459/2Совете Опубликовано в Б 1 оллетене и а 1959 г. бретенийИзвестные устройства для регулирования соотношения руда - вода при мокром способе измельчения руды, содержащие датчики, преобразующие измеряемый параметр в электрический сигнал, задатчики, электронные сумматоры сигналов и электронные усилители, управляющие сервоприводами, не позволяют поддерживать оптимальную загрузку мельницы при заданном соотношении руда - вода или других взаимосвязанньх параметров.Для устранения этого недостатка предлагается примеить два самостоятельных задатчика количества и качества руды и поляризовг:1 ое реле, включенное в анодную цепь лампы усилителя системы регулирования количо тва для блокировки сеточной цепи лампы усилителя системы регулирования качества.На чертеже изображена принципияльая схема предлагаемого устройства.В комплект устройства входят: радиоактивный источник и радиоактивный датчик плотности пульпы на сливе мельницы (регулятор качества), индукционный датчик загрузки мельницы, установленый на конвеерных весах (регулятор количества), электронный О:10 К, корректор зядятчикя загрузки и Отяоилизятор напряжения В качестВе Вторн 1 ых приборов могут быть применены регистраторы типа ЭПД.ДВТЧИК 1 ПЛОТНОСТИ СОСТОИТ ИЗ ТРЕХ ГЯММя-С 1 ЕТЧН 1 СОВ 2 И и;:Скадоз уси;1 ения, собранных на лампе 3; В качестВе рЯдиоактив 010 источника применяется изотоп СО , Активность источ 11 ика подо 11 раст.я в соответствии с характеристиками объекта. В системе регулировяия количества обмотки индуктивного датчика загрузки 4 и входного трансформатора О образуют мост, с диагонали которого сигнал подает, я га усн,атель 6 и в контрольный прибор 7. Задающее устрой;тво образовано об ЛЪ 123731мотками трансформатора 5 и сопротивлениями, одно из которых 8 является задатчиком системы количества, а другое 9 - корректором задатчика. Корректор задатчика располагается в колонке управления сервопривода, регулирующего подачу воды в мельницу. При наличии сигнала на входе усилителя б происходит срабатывание поляризованных реле 10, воздействующих на количество подаваемой руды и систему регулирования качества.В систему регулирования качвства входят: интегрирующее устройство, контрольное устройство, регулирующее устройство и устройство изодромной обратной связи. Сигнал, поступающий с датчика 1, интегрируется в устройстве, собранном на лампах 11 и 12, и суммируется с сигналом задатчика 13. В зависимости от величины и знака отклонения сигнала датчика от заданного значения срабатывает дополнительное поляризованное реле 14, включенное в анодную цепь лампы 15, сеточные цепи которой управляются контактами 16 поляризованного реле системь". регулирования количества. При этом включается сервопривод, регулирующий подачу воды. Управление сеточными цепями лампы системы регулирования качества позволяет при отклонении количества подаваемой руды от заданного исключить на время выравнивания регулирование по качеству, а также вносить коррекцию на количество руды и зависимости от се качества.Предмет изобретенияУстройство для регулирования соотношения руда -- вода при мокром "пособе ее измельчения, содержащее датчики, преобразующие измеряемый параметр в электрический сигнал, задатчики, электронныс сумматоры сигналов и электронные усилители, управляющие сервоприводами, отлича ющееся тем, что, с целью оптимальной загрузки мельницы при использовании двух самостоятельных задатчиков количества и качества руды, применено поляризованное реле, включенное в анодную цепь лампы усилителя системы регулирования количества для блокировки сеточной цепи лампы усилителя системы регулирования качества.

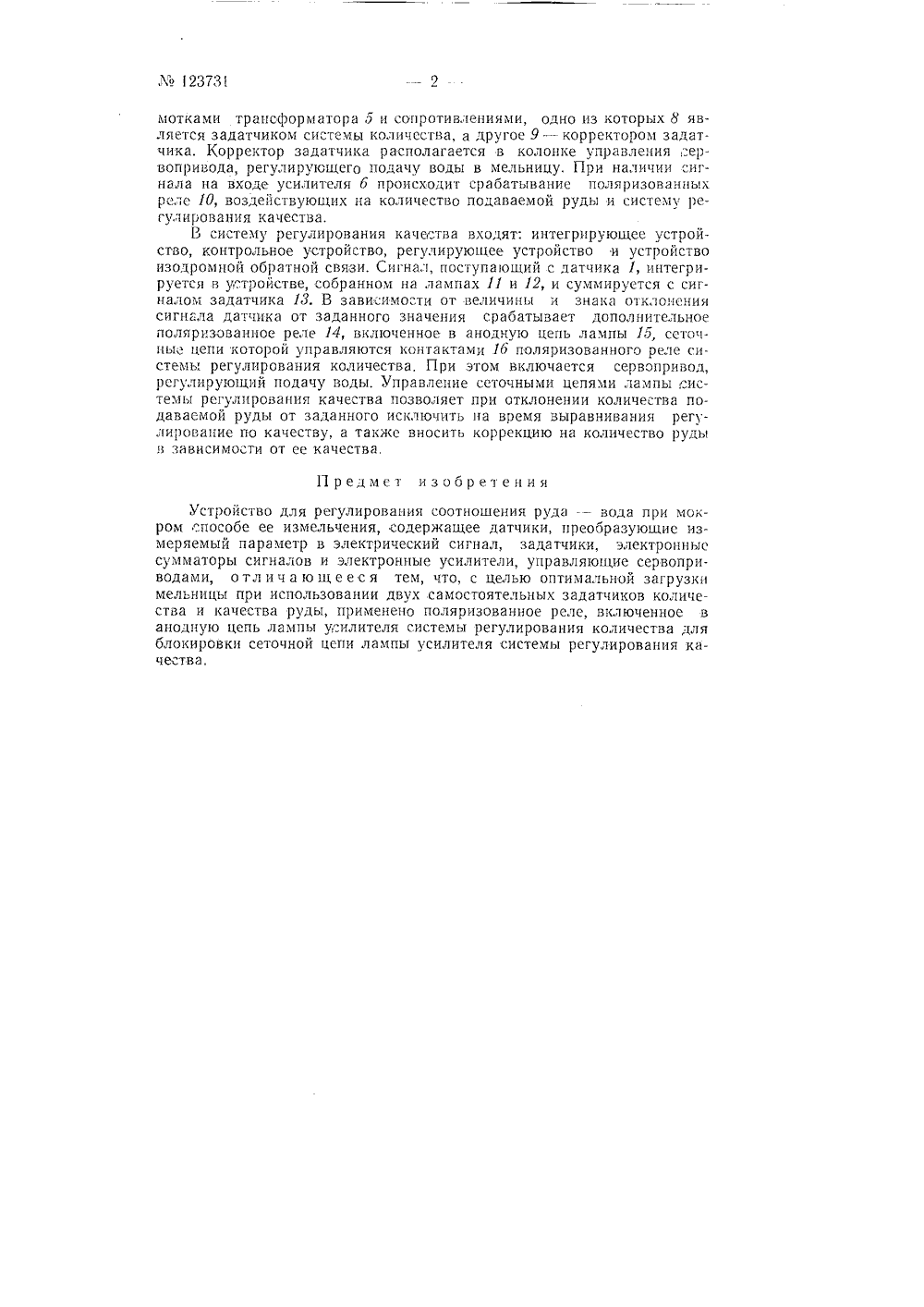

СмотретьЗаявка
618459, 31.01.1959
МПК / Метки
МПК: G05D 7/06
Метки: вода, измельчания, мокром, руда, соотношения, способе
Опубликовано: 01.01.1959
