Механизм сопряжения установочных колец

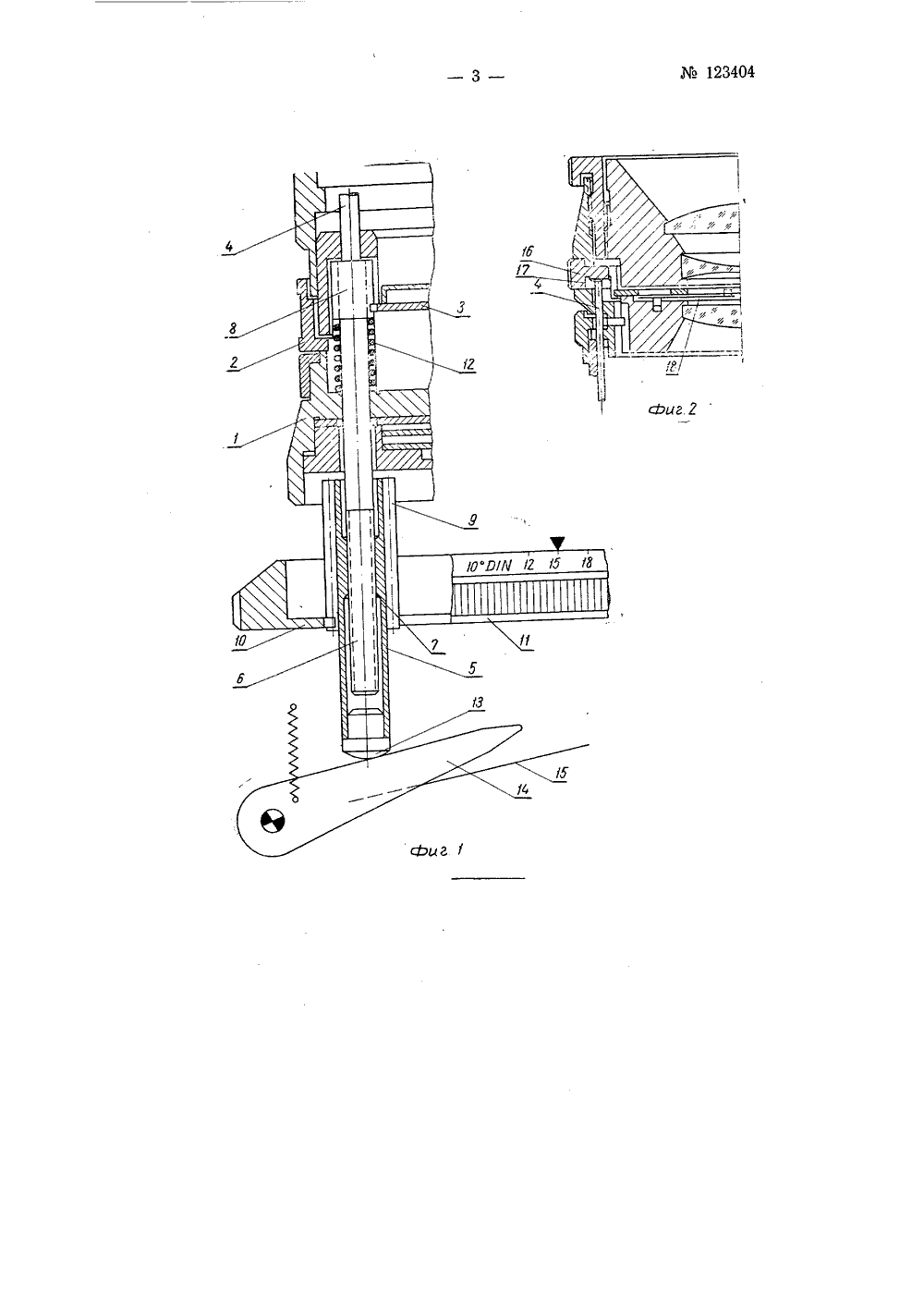

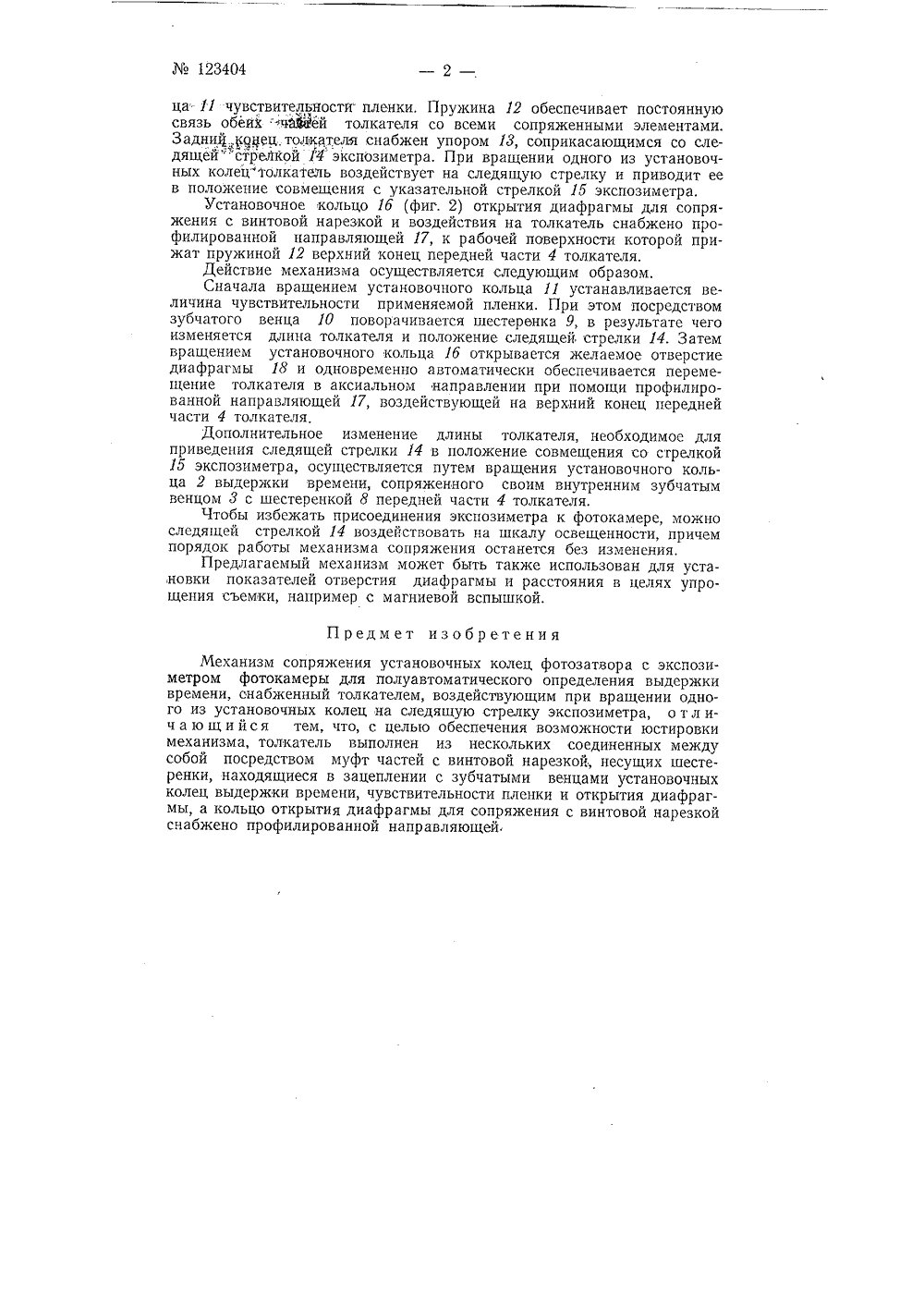

ольф Ноаублика) остранцы Эрих Хан, Вернер Хан и (Германская Демократическая Рес ХАНИЗМ СОПРЯЖЕНИЯ УСТАНОВОЧНЫХ КОЛЕ ФОТО ЗАТВОРАявлено 30 декабря 1957 г. за Ме 588836126,в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений М 20 за 1989 г. я установочных колец фотозатвоедназначенные для полуавтоматини, не обеспечивают возможности Известные механизмы сопряженира с экспозиметром фотокамеры, прческого определения выдержки времепростой и удобной юстировки механизма,Предлагаемое устройство позволяет устранить этот недостаток. Это достигается тем, что толкатель, воздействующий на следящую стрелку экспозиметра, выполнен из нескольких соединенных между собой посредством муфт частей с винтовой нарезкой, несущих шестеренки, находящиеся в зацеплении с зубчатыми венцами установочных колец выдержки времени, чувствительности пленки и открытия диафрагмы, а кольцо открытия диафрагмы для сопряжения с винтовой нарезкой снабжено профилированной направляющей.Устройство и действие предлагаемого механизма сопряжения установочных колец фотозатвора с экспозиметром фотокамеры, снабженного толкателем, воздействующим при вращении одного из установочных колец на следящую стрелку экспозиметра, поясняются фиг. 1 и 2.На корпусе 1 фотозатвора (фиг. 1) находится установочное кольцо 2 выдержки времени с внутренним зубчатым венцом 3. Через корпус 1 проходит толкатель, состоящий, из двух частей: передней 4 и задней 5. Нижний конец части 4 имеет наружную винтовую нарезку б, а часть 5 - внутреннюю винтовую нарезку 7, образующие муфтовое соединение, с помощью которого весь толкатель может телескопически удлиняться или укорачиваться.На передней части 4 толкателя имеется шестеренка 8, котора ходится в зацеплении с зубчатым внутренним венцом 3 установо кольца 2. Часть 5 толкателя снабжена шестеренкой 9, находя в зацеплении с внутренним зубчатым венцом 10 установочного я начного цейся коль123404ца чувствительности пленки, Пружина 12 обеспечивает постоянную связь обеих чййей толкателя со всеми сопряженными элементами. Задний.,конец толкателя снабжен упором 18, соприкасающимся со следящейстрелкой 14 экспозиметра. При вращении одного из установочных колецтолкатель воздействует на следящую стрелку и приводит ее в положение совмещения с указательной стрелкой 15 экспозиметра,Установочное кольцо 1 б (фиг. 2) открытия диафрагмы для сопряжения с винтовой нарезкой и воздействия на толкатель снабжено профилированной направляющей 17, к рабочей поверхности которой прижат пружиной 12 верхний конец передней части 4 толкателя.Действие механизма осуществляется следующим образом.Сначала вращением установочного кольца 11 устанавливается величина чувствительности применяемой пленки. При этом посредством зубчатого венца 10 поворачивается шестеренка 9, в результате чего изменяется длина толкателя и положение следящей, стрелки 14. Затем вращением установочного кольца 1 б открывается желаемое отверстие диафрагмы 18 и одновременно автоматически обеспечивается перемещение толкателя в аксиальном направлении при помощи профилированной направляющей 17, воздействующей на верхний конец передней части 4 толкателя,Дополнительное изменение длины толкателя, необходимое для приведения следящей стрелки 14 в положение совмещения со стрелкой 15 экспозиметра, осуществляется путем вращения установочного кольца 2 выдержки времени, сопряженного своим внутренним зубчатым венцом 3 с шестеренкой 8 передней части 4 толкателя,Чтобы избежать присоединения экспозиметра к фотокамере, можно следящей стрелкой 14 воздействовать на шкалу освещенности, причем порядок работы механизма сопряжения останется без изменения.Предлагаемый механизм может быть также использован для уста,новки показателей отверстия диафрагмы и расстояния в целях упрощения съемки, например с магниевой вспышкой.Предмет изобретенияМеханизм сопряжения установочных колец фотозатвора с экспозиметром фотокамеры для полуавтоматического определения выдержки времени, снабженный толкателем, воздействующим при вращении одного из установочных колец на следящую стрелку экспозиметра, о тл ич а ю щи йся тем, что, с целью обеспечения возможности юстировки механизма, толкатель выполнен из нескольких соединенных между собой посредством муфт частей с винтовой нарезкой, несущих шестеренки, находящиеся в зацеплении с зуочатыми венцами установочных колец выдержки времени, чувствительности пленки и открытия диафрагмы, а кольцо открытия диафрагмы для сопряжения с винтовой нарезкой снабжено профилированной направляющей.
