Устройство для электродинамических испытаний силовых трансформаторов

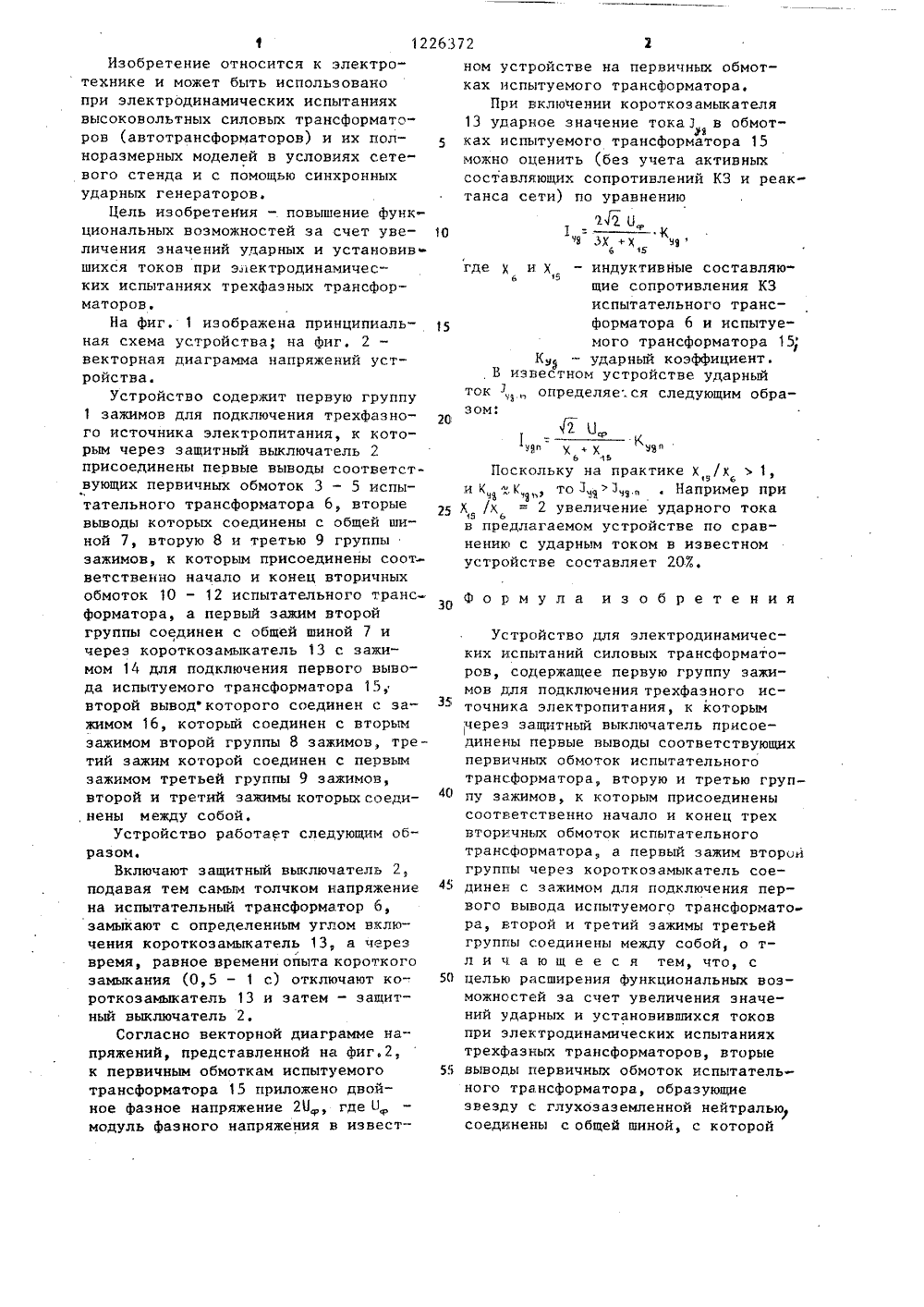

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 122637 А 09 1 В. 35/05 ОП ИЕ ИЗОБ Н ИДЕТЕЛЬСТ АВТОРСКОМ У 15 экого электро а им.В.И.Лени.73,рис У 2 СУДАРСТВЕННЫЙ КОМИТЕТ ССО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ(71) Отделение Всесотехнического институв г, Тольятти(56) Трансформаторы20243-74. Изд, стандТрансформаторы. ПХХ 11 сессии Междунарции по большим электМ.: Энергия, 1970,(54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОДИНАМИЧЕ КИХ ИСПЫТАНИЙ СИЛОВЫХ ТРАНСФОРМАТОР (57) Изобретение может быть использовано не только при испытаниях сил вых трансформаторов, но и их полноразмерных моделей в условиях сетевоя го станда и с помощью синхронных ударных генераторов. Цель изобретенчя - повышение функциональных возможностей. Устройство содержит группу зажимов 1 для подключения трехфазного источника электропитания, защитный выключатель 2, первичные обмотки 3 - 5 испытательного трансформатора 6, общую шину 7, группу зажимов 8 и 9 подключения вторичных обмоток 10 - 12, короткозамыкатель 13 с зажимом 14 и испытуемый трансформатор 15. Соединение вторых выводов первичных обмоток испытательного трансформатора в звезду с глухозазем - ленной нейтралью и соединение ее с Е элементами устройства позволило увеличить значения ударных и установившихся токов. В описании приведена С векторная диг;рамма напряжений устройства. 2 ил1 12Изобретение относится к электротехнике и может быть использованопри электродинамических испытанияхвысоковольтных силовых трансформаторов (автотрансформаторов) и их полноразмерных моделей в условиях сетевого стенда и с помощью синхронныхударных генераторов.Цель изобретения - повышение функциональных возможностей за счет увеличения значений ударных и установившихся токов при электродинамических испытаниях трехфаэных трансформаторов.На фиг. 1 изображена принципиальная схема устройства, на фиг. 2векторная диаграмма напряжений устройства.Устройство содержит первую группу1 зажимов для подключения трехфазного источника электропитания, к которым через защитный выключатель 2присоединены первые выводы соответствующих первичных обмоток 3 - 5 испытательного трансформатора 6, вторыевыводы которых соединены с общей шиной 7, вторую 8 и третью 9 группызажимов, к которым присоединены соответственно начало и конец вторичныхобмоток 10 - 12 испытательного трансформатора, а первый зажим второйгруппы соединен с общей шиной 7 ичерез короткозамыкатель 13 с зажимом 14 для подключения первого вывода испытуемого трансформатора 15,второй выводкоторого соединен с зажимом 16, который соединен с вторымзажимом второй группы 8 зажимов, третий зажим которой соединен с первымзажимом третьей группы 9 зажимоввторой и третий зажимы которых соеди, нены между собой,Устройство работает следующим образом.Включают защитный выключатель 2,подавая тем самым толчком напряжениена испытательный трансформатор 6,замыкают с определенным углом включения короткозамыкатель 13, а черезвремя, равное времени опыта короткогозамыкания (0,5 - 1 с) отключают короткоэамыкатель 13 и затем - защитный выключатель 2.Согласно векторной диаграмме напряжений, представленной на фиг.2,к первичным обмоткам испытуемоготрансформатора 15 приложено двойное фазное напряжение 20 , где 0модуль фазного напряжения в извест 26372ном устройстве на первичных обмотках испытуемого трансформатора.При включении короткоэамыкателя 13 ударное значение тока 3 в обмотаа ках испытуемого трансформатора 15 можно оценить (без учета активных составляющих сопротивлений КЗ и реактанса сети) по уравнениюГг ОФ Ка эХ+хаа6 15где Х н Х - индуктивные составляю 6 фащие сопротивления КЗиспытательного транс форматора 6 и испытуемого трансформатора 15Кц - ударный коэффициент.В известном устроистве ударныитокопределяе.ся следующим образом:2 бХ +Х6 16Поскольку на практике х /х ) 1,9 6и Ка , К то Зза3 4 а., Например при25 Х Х = 2 увеличение ударного токав предлагаемом устройстве по сравнению с ударным током в известномустройстве составляет 203,Формула изобретенияУстройство для электродинамических испытаний силовых трансформаторов, содержащее первую группу зажимов для подключения трехфазного источника электропитания, к которым:через защитный выключатель присоединены первые выводы соответствующихпервичных обмоток испытательноготрансформатора, вторую и третью группу зажимов, к которым присоединенысоответственно начало и конец трехвторичных обмоток испытательноготрансформатора, а первый зажим второйгруппы через короткоэамыкатель сое динен с зажимом для подключения первого вывода испытуемого трансформатора, второй и третий зажимы третьейгруппы соединены между собой, о тл и ч а ю щ е е с я тем, что, с 50 целью расширения функциональных воэможностей эа счет увеличения значений ударных и установившихся токовпри электродинамических испытанияхтрехфазных трансформаторов, вторые 55 выводы первичных обмоток испытательного трансформатора, образующиезвезду с глухозаэемленной нейтральюсоединены с общей шиной, с которойЗаказ 2127/44 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная, 4 соединен первый зажим второй группы,второй зажим которой соединен с зажимом для подключения второго вывода испытуемого трансформатора, а третийзажим второй группы соединен с первымзажимом третьей группы.
