Устройство для подсочки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1209108
Автор: Рябов
Текст

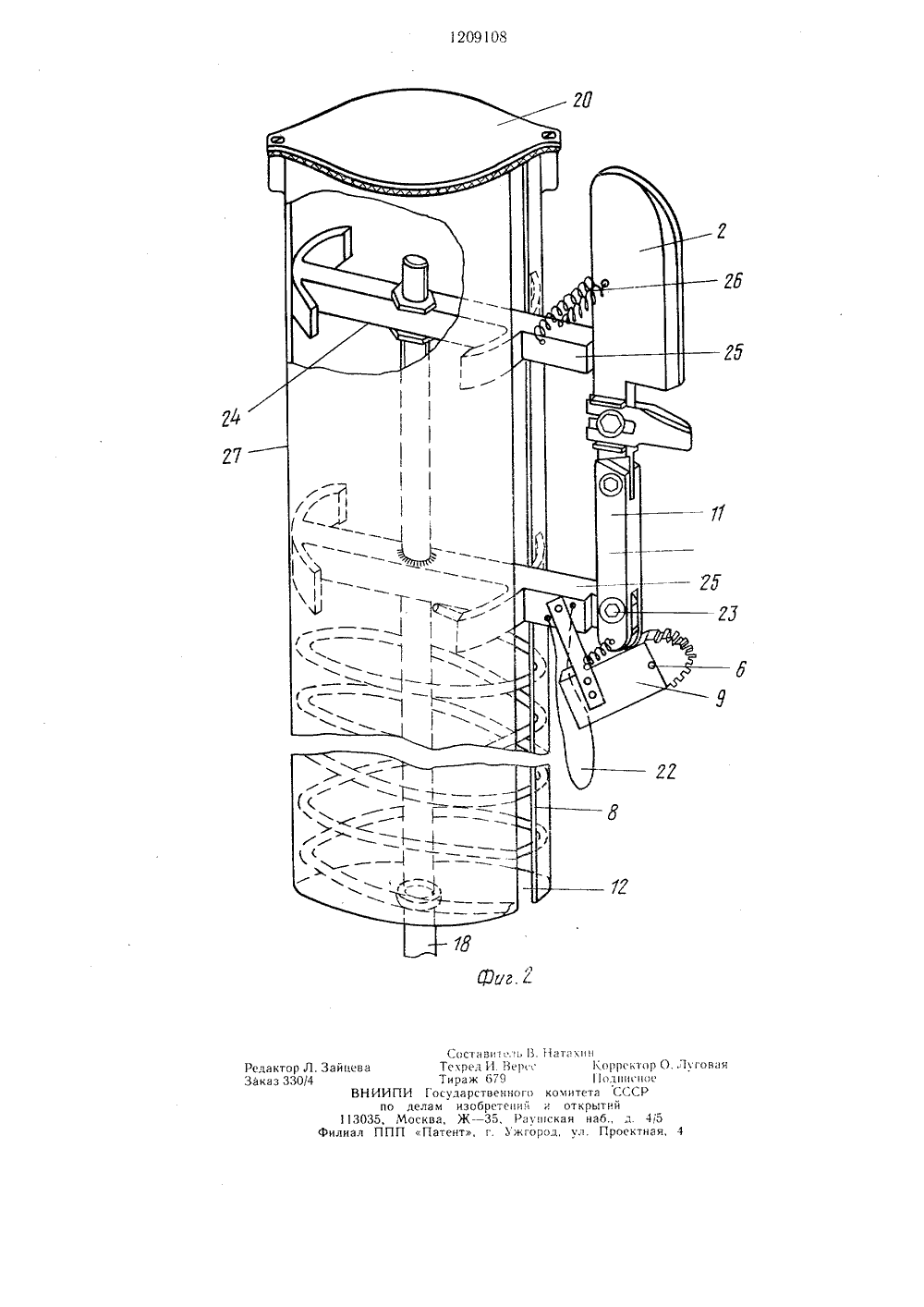

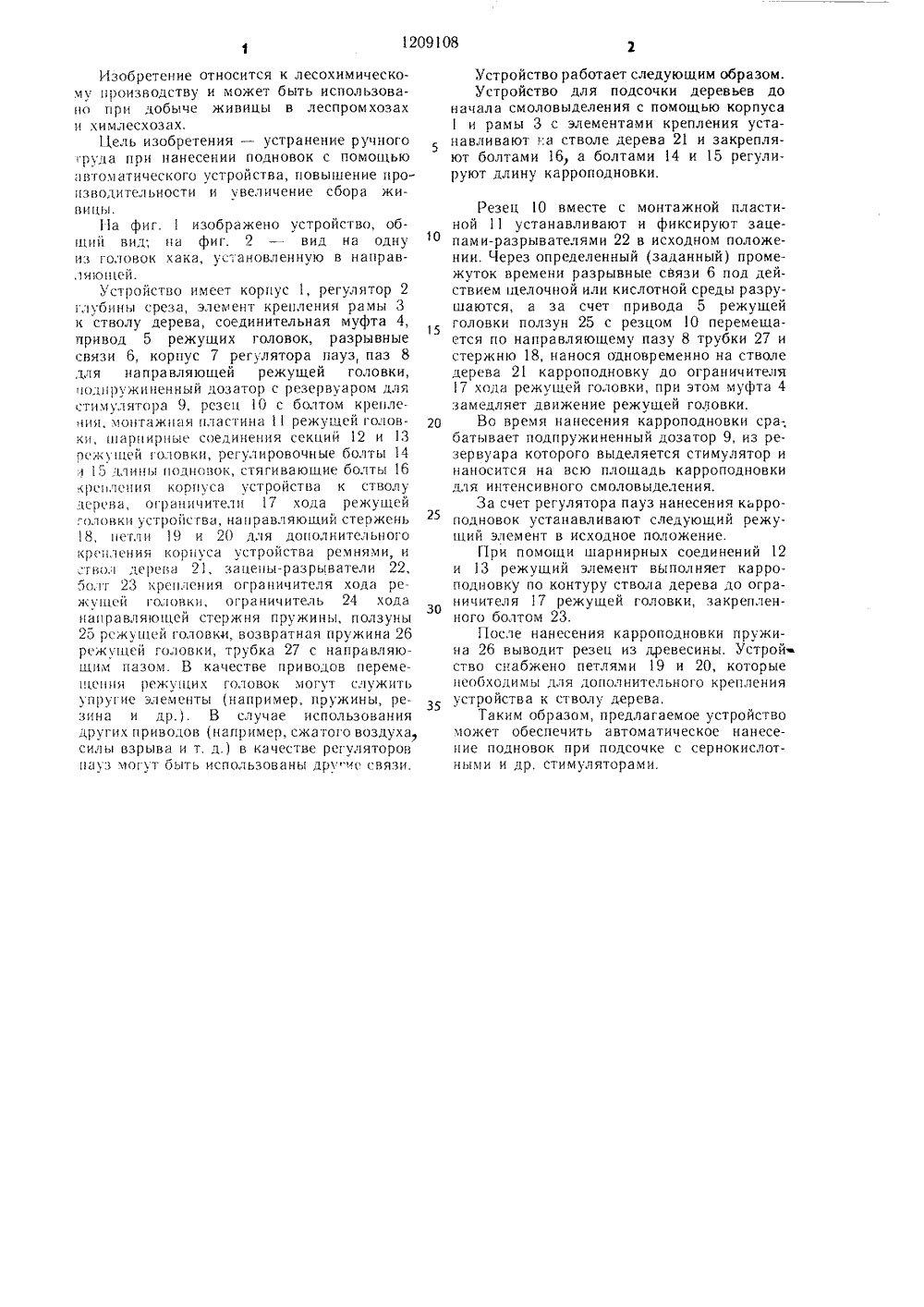

Изобретение относится к лесохимическому производству и может быть использовано пры добыче живицы в леспромхозах ы химлесхозах.Цель изобретения - устранение ручного5 -руда при нанесении подновок с помощью автоматического устройства, повьпшение производительности и увеличение сбора живицы.11 а фиг. 1 изображено устройство, общий вид; на фиг. 2 - вид на одну1 О из головок хака, установленную в направляющей.Устройство имеет корпус 1, регулятор 2 глубины среза, элемент крепления рамы 3 к стволу дерева, соединительная муфта 4,15 привод 5 режущих головок, разрывные связи 6, корпус 7 регулятора пауз, паз 8 для направляющей режущей головки, подпружиненный дозатор с резервуаром для стимулятора 9, резец 10 с болтом креплеыя, монтажная пластина 11 режущей голов кы, шарнирные соединения секций 12 и 13 режущей головки, регулировочные болты 14 .15 длины подновок, стягивающие болты 16 ;реплик ыия корпуса устройства к стволу дерева, ограничители 17 хода режущей головки устройства, направляющий стержень 8, петли 19 и 20 для дополнительного кре глсния корпуса устройства ремнями, и твол дерева 21, зацепы-разрыватели 22, болпг 23 крепления ограничителя хода режугцсй головки, ограничитель 24 хода30 направляющей стержня пружины, ползуны25 режущей головки, возвратная пружина 26 режущей головки, трубка 27 с направляющим пазом. В качестве приводов перемещения режущих головок могут служить упругие элементы (например, пружины, резина и др.). В случае использования других приводов (например, сжатого воздуха силы взрыва и т. д.) в качестве регуляторов пауз могут быть использованы дру че связи. Устройство работает следующим образом.Устройство для подсочки деревьев до начала смоловыделения с помощью корпуса 1 и рамы 3 с элементами крепления устанавливают на стволе дерева 21 и закрепляют болтами 16, а болтами 14 и 15 регулируют длину карроподновки. Резец 10 вместе с монтажной пластиной 11 устанавливают и фиксируют зацепами-разрывателями 22 в исходном положении, Через определенный (заданный) промежуток времени разрывные связи 6 под действием щелочной или кислотной среды разрушаются, а за счет привода 5 режущей головки ползун 25 с резцом 10 перемещается по направляющему пазу 8 трубки 27 и стержню 18, нанося одновременно на стволе дерева 21 карроподновку до ограничителя 17 хода режущей головки, при этом муфта 4 замедляет движение режущей головки.Во время нанесения карроподновки сра-, батывает подпружиненный дозатор 9, из резервуара которого выделяется стимулятор и наносится на всю плошадь карроподновки для интенсивного смоловыделения.За счет регулятора пауз нанесения кьрроподновок устанавливают следующий режущий элемент в исходное положение.При помощи шарнирных соединений 12 и 13 режущий элемент выполняет карроподновку по контуру ствола дерева до ограничителя 17 режущей головки, закрепленного болтом 23.После нанесения карроподновки пружина 26 выводит резец из древесины, Устрой ство снабжено петлями 19 и 20, которые необходимы для дополнительного крепления устройства к стволу дерева,Таким образом, предлагаемое устройство может обеспечить автоматическое нанесение подновок при подсочке с сернокислотными и др. стимуляторами.1209108 27 Щыг. с. ьВ.Пар (к Релактор Л Заказ 330/4 Ссгавп(е,айиева Тскрел И. 11( Тираж 679 ВНИИПИ Государственн по лелам изобрете 113035, Москва, Ж 35,илиал ППП Патент, г. Уого ко ий аушск жгорол азинКорр( ктор О.,1 уговдя11 о чин(носитета СССРоткрытийя наб., л. 4(5ул. Проектная, 4
СмотретьЗаявка
3264195, 12.02.1981
РЯБОВ ВАСИЛИЙ ПЕТРОВИЧ
МПК / Метки
МПК: A01G 23/12
Опубликовано: 07.02.1986
Код ссылки
<a href="https://patents.su/3-1209108-ustrojjstvo-dlya-podsochki-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для подсочки деревьев</a>
