Способ предотвращения потерь торфа при хранении

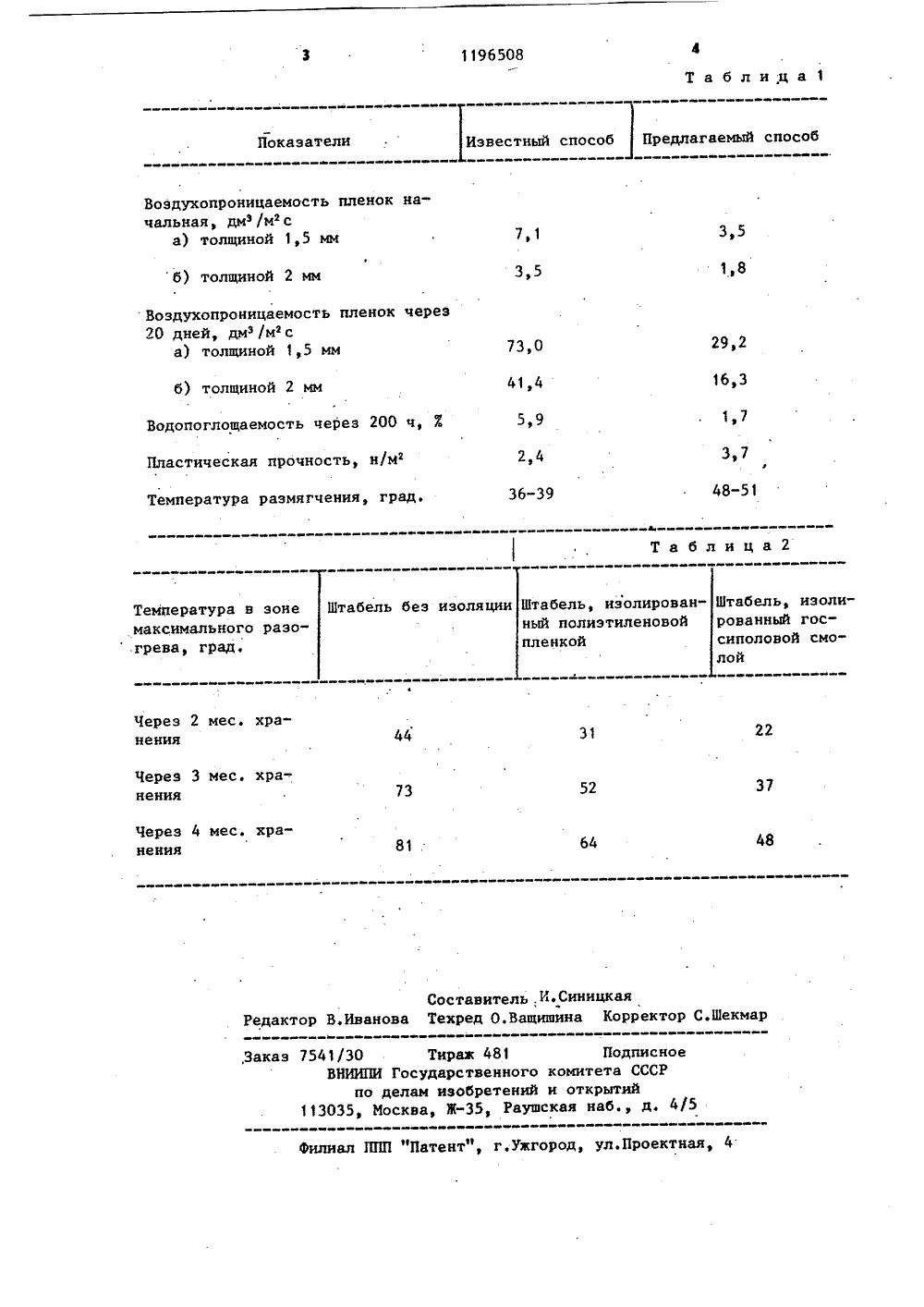

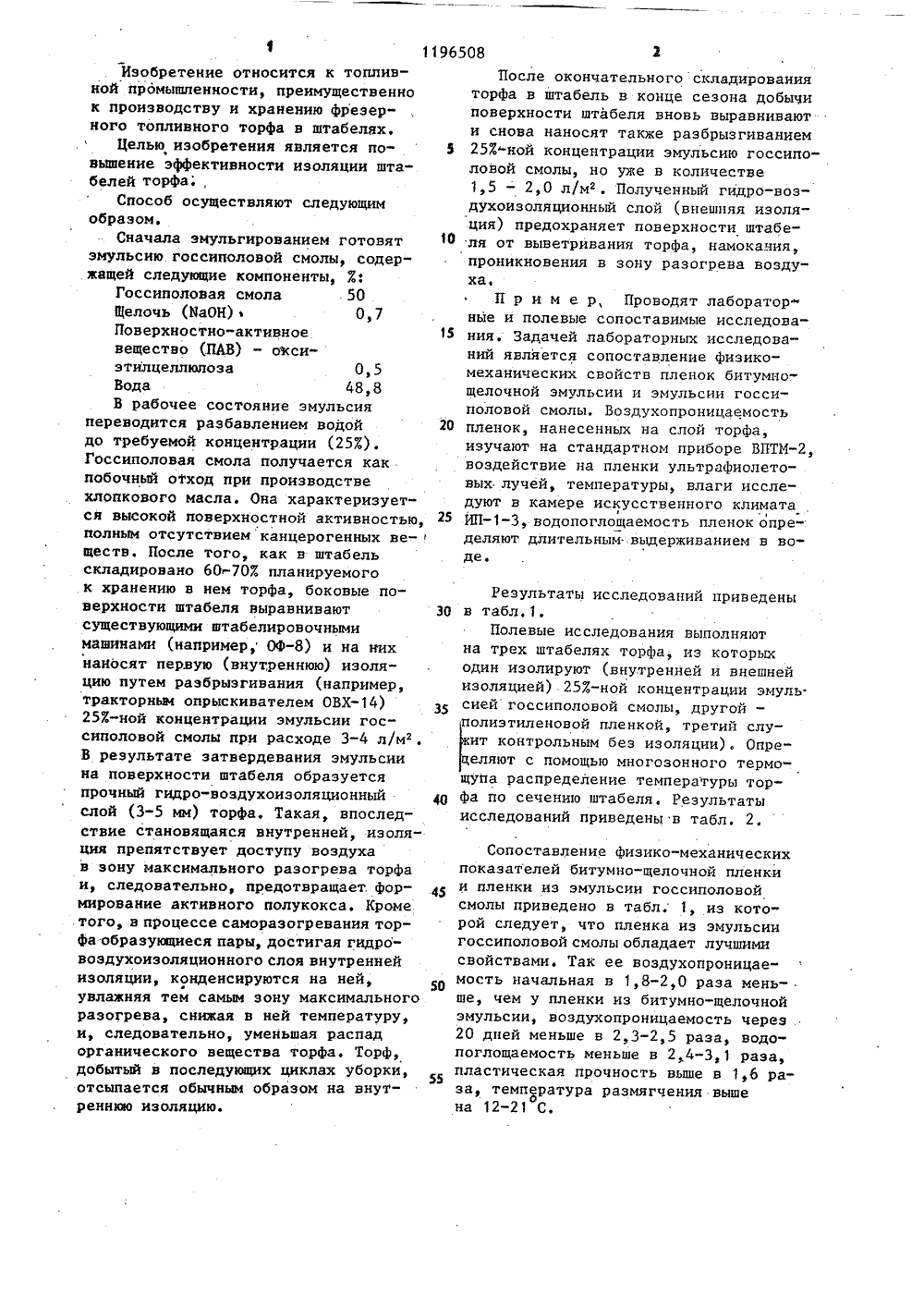

(1 Ю а) СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ПИСА РЕТ В Н остей штабе" золяционног ю щ и й с я ения зффеклей торфа, о материала ьсию госситве 1,5 т л и ч а юделяют зова и выполцию 25 Ж-нойы в коли смол ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙО НИЕ ИЗО ОРСНОМУ СВИДЕТ(56) Разработка торфяных месторожде ний и механическая переработка торфа. Минск: Высшая школа, 1979, с. 174-181.Технология, комплексная механизация торфяного производства.Калинин: 1981, с. 58-62.(54)(57) 1. СПОСОБ ПРЕДОТВРАЩЕНИЯПОТЕРЬ ТОРФА ПРИ ХРАНЕНИИ, включаюш Е 21 С 49/00, С 10 Р 7/00 щии выравнивание поверх ля и нанесение на них и материала, о т л и ч а тем, что, с целью повьпп тивности изоляции штабе в качестве изоляционног используют 257.-ную эмул половой смолы в количес 2,0 л/м.2. Способ по п. 1, о щ и й с я, тем, что опр ну максимального разогр няют ее внутреннюю изол эмульсией госсиполовой честве 3 - 4 л/мф.5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к топливной промышленности, преимущественнок производству и хранению Фрезерного топливного торфа в штабелях.Целью изобретения является повышение эффективности изоляции штабелей торфа.,Способ осуществляют следующимобразом.Сначала эмульгированием готовятэмульсию госсиполовой смолы, содержащей следующие компоненты, ХфГоссиполовая смола 50Щелочь (ВаОН) 1 0,7Поверхностно-активноевещество (ПАВ) - оксиэтилцеллюлоза 0,5Вода 48,8В рабочее состояние эмульсияпереводится раэбавлением водойдо требуемой концентрации (253).Госсиполовая смола получается какпобочный отход при производствехлопкового масла. Она характеризуется высокой поверхностной активностью,полным отсутствием канцерогенных ве-ществ, После того, как в штабельскладировано 60.-703 планируемогок хранению в нем торфа, боковые поверхности штабеля выравниваютсуществующими штабелировочнымимашинами (например, ОФ) и на нихнаносят первую (внутреннюю) изоляцию путем разбрызгивания (например,тракторным опрыскивателем ОВХ)25 -ной концентрации эмульсии госсиполовой смолы при расходе 3-4 л/м 2.В результате затвердевания эмульсиина поверхности штабеля образуетсяпрочный гидро-воадухоиэоляционныйслой (3-5 мм) торфа. Такая, впоследствие становящаяся внутренней, изоляция препятствует доступу воздухав зону максимального разогрева торфаи, следовательно, предотвращает. Формирование активного полукокса. Крометого, в процессе саморазогревания торфа образующиеся пары, достигая гидровоэдухоизоляционного слоя внутреннейизоляции, конденсируются на ней,увлажняя тем самым зону максимальногоразогрева, снижая в ней температуру,и, следовательно, уменьшая распадорганического вещества торФа. Торф,добытый в последующих циклах уборки,отсыпается обычным образом на внутреннюю изоляцию. После окончательного складированияторфа в штабель в конце сезона добычиповерхности штабеля вновь выравниваюти снова наносят также разбрызгиванием257 ной концентрации эмульсию госсиполовой смолы, но уже в количестве1,5 - 2,0 л/м . Полученный гидро-воэдухоизоляционный слой (внешняя изоляция) предохраняет поверхности штабеля от выветривания торфа, намокания,проникновения в зону разогрева воздуха,П р и м е р, Проводят лабораторные и полевые сопоставимые исследования. Задачей лабораторных исследований является сопоставление физикомеханических свойств пленок битумнощелочной эмульсии и эмульсии госсиполовой смолы. Воздухопроницаемостьпленок, нанесенных на слой торфа,изучают на стандартном приборе ВПТИ,воздействие на пленки ультрафиолетовых лучей, температуры, влаги исследуют в камере искусственного климата3ИП-3, водопоглощаемость пленок определяют длительным .выдерживанием в воде. Результаты исследований приведены в табл,1.Полевые исследования выполняют на трех штабелях торфа, из которых один изолируют (внутренней и внешней изоляцией) 257-ной концентрации эмуль. сией госсиполовой смолы, другой - полиэтиленовой пленкой, третий слуит контрольным беэ изоляции). Опрееляют с помощью многоэонного термощупа распределение температуры торфа по сечению штабеля. Результаты исследований приведены в табл. 2,Сопоставление физико-механическихпоказателей битумно-щелочной пленкии пленки из эмульсии госсиполовойсмолы приведено в табл, 1, из кото"рой следует, что пленка из эмульсиигоссиполовой смолы обладает лучшимисвойствами. Так ее воздухопроницаемость начальная в 1,8-2,0 раза меньше, чем у пленки из битумно-щелочнойэмульсии, воздухопроницаемость через20 дней меньше в 2,3-2,5 раза, водопоглощаемость меньше в 2,4-3,1 раза,пластическая прочность выше в 1,6 раза, темпеоратура размягчения вышена 12-21 С,1196508 Таблица 1 Показатели Известный способ Предлагаемый способ 3,5 7,1 1,8 б) толщиной 2 мм 29,2 73,0 16,3 41,4 б) толщиной 2 мм 5,9 3,7Ф Пластическая прочность, н/м Температура размягчения, град. 48-51 36-39ю еюеа еюею ю аю еюаею еВею юТаблица 2 Температура в зоне Штабель без изоляции максимального разогрева, град. Через 2 мес. хранения 44 22 31 Через 3 мес. хранения 73 Через 4 мес. хранения 48 81 64 ицкаяРедактор В,Иванова Техред О,Ващишина Корректор С.Шекмар,Заказ 7541/30 Тираж 481 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Воздухопроницаемость пленок начальная, дм /м са) толщиной 1,5 мм Воздухопроницаемость пленок через20 дней, дм /м са) толщиной 1,5 мм Водопоглощаемость через 200 ч, Х Штабель, изолированный полиэтиленовойпленкой Штабель, изолированный госсиполовой смолой
