Инвертор импульсных сигналов

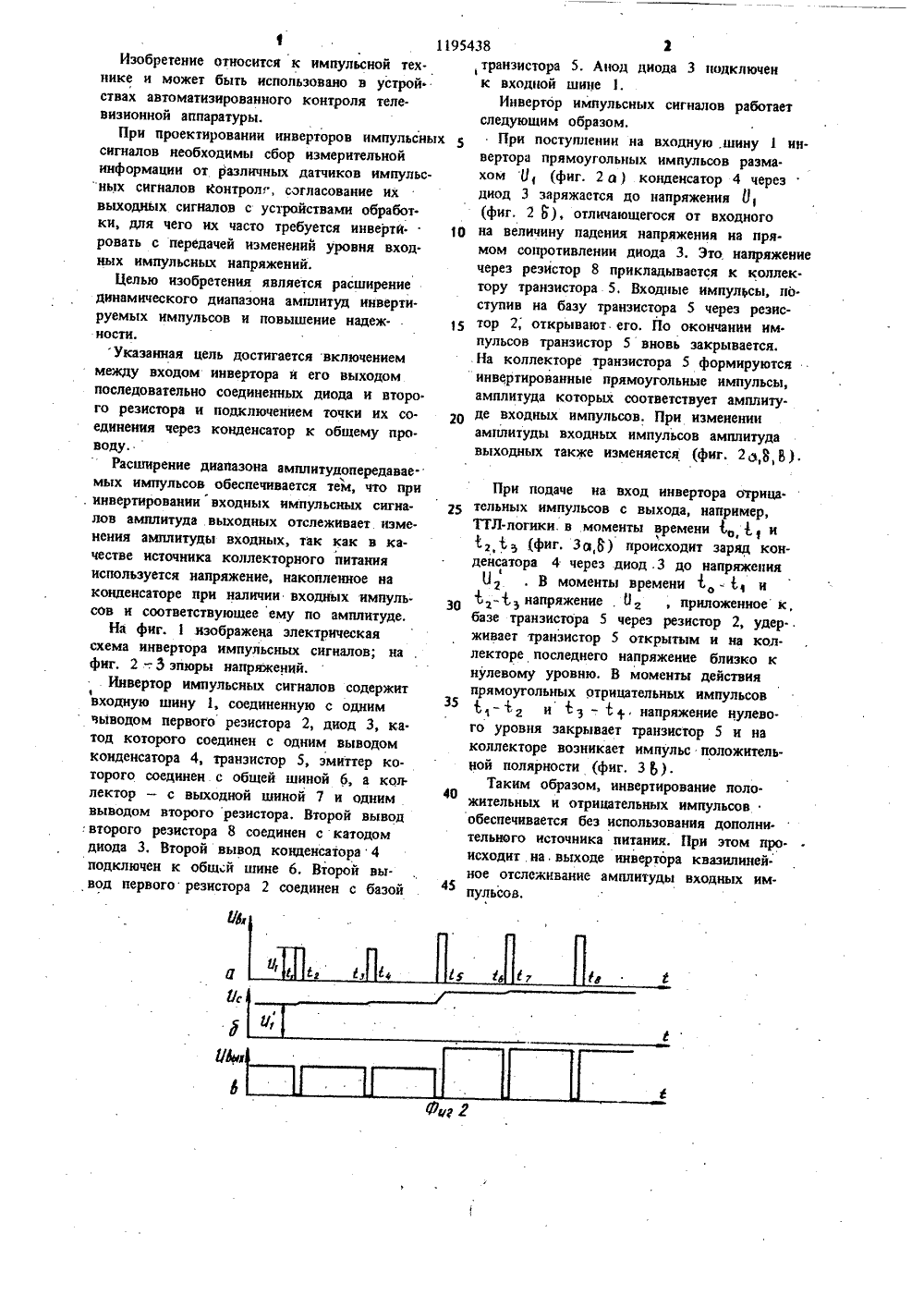

(19) (11) 151) 4 ИСАНИ ОБРЕТЕНИЯ ТОР ЕТ й шиной, а колой и одним вью т л и ч а юцелью, расшире. на амплитуд инповышения падеж го резистора соеричем второи выс общей шиной, езистора соединен диода соединен 5 г ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) ИНВЕРТОР ИМПУЛЬСНЫХ СИГНАЛОВ, содержащий входную шину, соединен.ную с одним выводом первого резистора,диод, катод которого соединен с одним выводом конденсатора, транзистор, эмиттер которого соединен с общ ектор - с выходной шин одом второго резистора, щ и й с я тем, что, с ния динамического диапазовертируемых импульсов иности, второй вывод втординен с катодом диода, пвод конденсатора соединена второй вывод первогос базой транзистора, анодс входной шиной,Изобретение относится к импульсной технике и может быть использовано в устройствах автоматизированного контроля теле.визионной аппаратуры,При проектировании инверторов импульсньсигналов необходимы сбор измерительнойинформации от различных датчиков импульс"ных сигналов контролг, согласование ихвыходных сигналов с устройствами обработки, для чего их часто требуется инвертй.ровать с передачей изменений уровня входных импульсных напряжений,Целью изобретения является расширениединамического диапазона амплитуд инвертируемых импульсов и повышение надежности.Укаэанная цель достигается включениеммежду входом инвертора н его выходомпоследовательно соединенных диода и второго резистора и подключением точки их со.единения через конденсатор к общему проводу,Расширение диапазона амплитудопередаваемых импульсов обеспечивается тем, что при. инвертировании входных импульсных сигналов амплитуда выходных отслеживает. изменения амплитуды входных, так как в качестве источника коллекторного питанияиспользуется напряжение, накопленное наконденсаторе при наличии входных импуль.сов и соответствующее ему по амплитуде.На фиг, 1 изображена электрическаясхема инвертора импульсных сигналов; нафиг. 2 - 3 эпюры напряжений,Инвертор импульсных сигналов содержит1входную шину 1, соединенную с однимвыводом первого резистора 2, диод 3, ка.тод которого соединен с одним выводомконденсатора 4, транзистор 5, змиттер которого соединен с общей шиной 6, а кол.лектор - с выходной шиной 7 и однимвыводом второго резистора. Второй вывод:второго резистора 8 соединен с катодомдиода 3, Второй вывод конденсатора 4подключен к общ,й шине 6. Второй вывод первого резистора 2 соединен с базой 1195438 2,транзистора 5. Анод диода 3 подключенк входной шипе 1,Инвертор импульсных сигналов работаетследующим образом,х 5 При поступлении на входную, шину 1 инвертора прямоугольных импульсов размахом О, (фиг. 2 о) конденсатор 4 черездиод 3 заряжается до напряжения О(фиг. 2 о), отличающегося от входного10 на величину падения напряжения на прямом сопротивлении диода 3. Это напряжениечерез резистор 8 прикладывается к коллек.тору транзистора 5, Входные импульсы, поступив на базу транзистора 5 через резистор 2; открывают, его. По окончании импульсов транзистор 5 вновь закрывается.На коллекторе транзистора 5 формируютсяинвертированные прямоугольные импульсы,амплитуда которых соответствует амплиту 20 де входных импульсов. При измененииамплитуды входных импульсов амплитудавыходных также изменяется (фиг 2 д,3,8) При подаче на вход инвертора отрицательных импульсов с выхода, например,ТТЛ-логики. в моменты времени т.ои1(фиг. За,3) происходит заряд кондейсатора 4 через диод.З до напряженияО. В моменты времени т - 1и1 - Е напряжение Иа, приложенное к,базе транзистора 5 через резистор 2, удер.,живает транзистор 5 открытым и на кол.лекторе последнего напряжение близко кнулевому уровню, В моменты действияпрямоугольных отрицательных импульсов35 из - 1напряжение нулевого уровня закрывает транзистор 5 и наколлекторе возникает импульс положительной полярности (фиг. 3 5).Таким образом, инвертирование лоло.40жительных и отрицательных импульсовобеспечивается без использования дополнительного источника питания, При этом про.исходит на выходе инвертора квазилиней.ное отслеживание амплитуды входных импульсов,1195438 Обруча р орректо Заказ 7423 Тираж ВНИИПИ Государственн по делам иэобрете 13035, Москва,. Ж - 35, илиад ППП "Патент", г. Ужгород, ул., 4 Редактор А. Лежнин I оставитель А. Кабановехред А.Кикемеэей 71 Подл исноого комитета СССРний и открытийаушская наб., д, 4/5
