Статическое фазосмещающее устройство управляющих импульсов напряжения ионных преобразователей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 119219
Авторы: Воскресенский, Травин
Текст

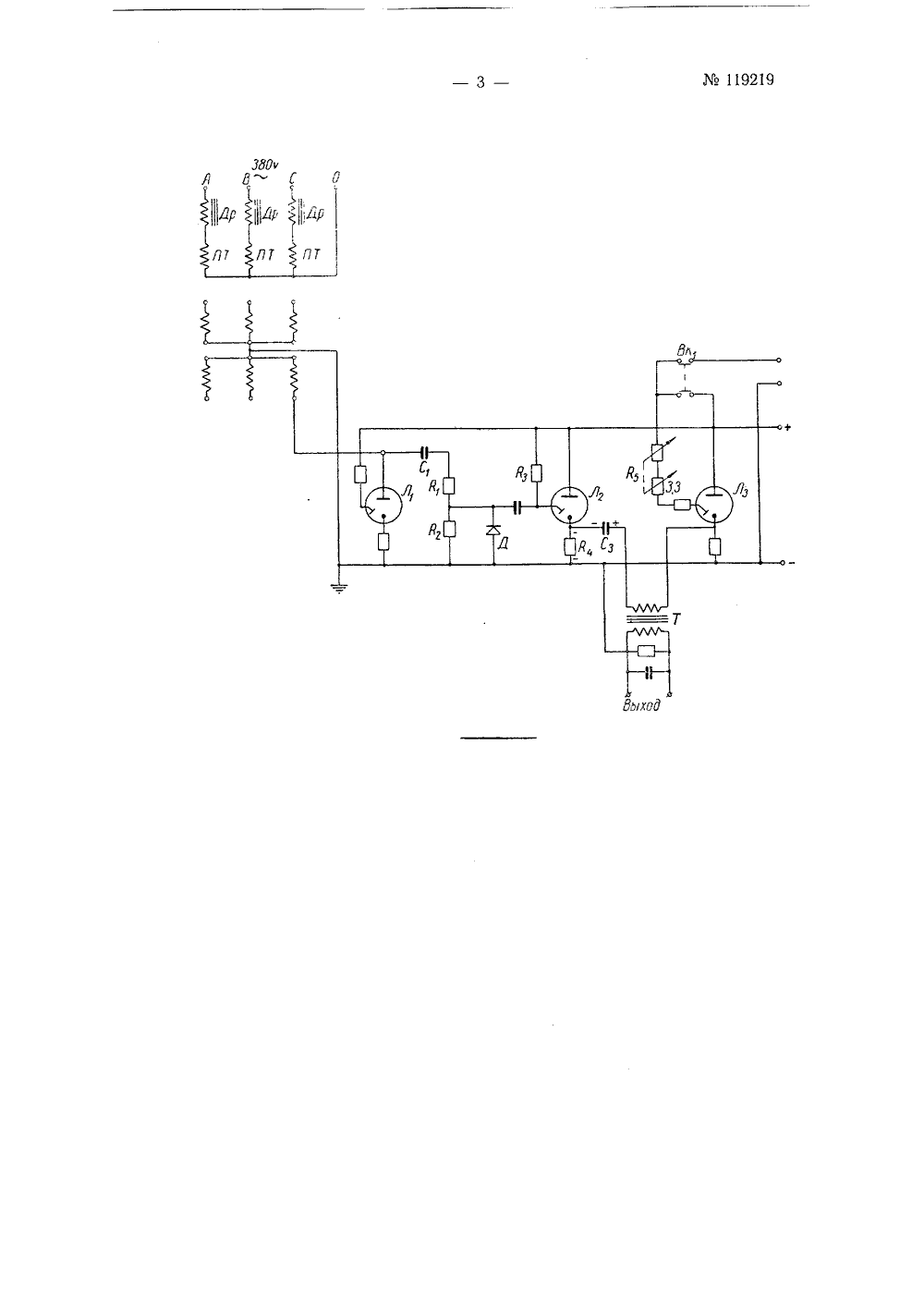

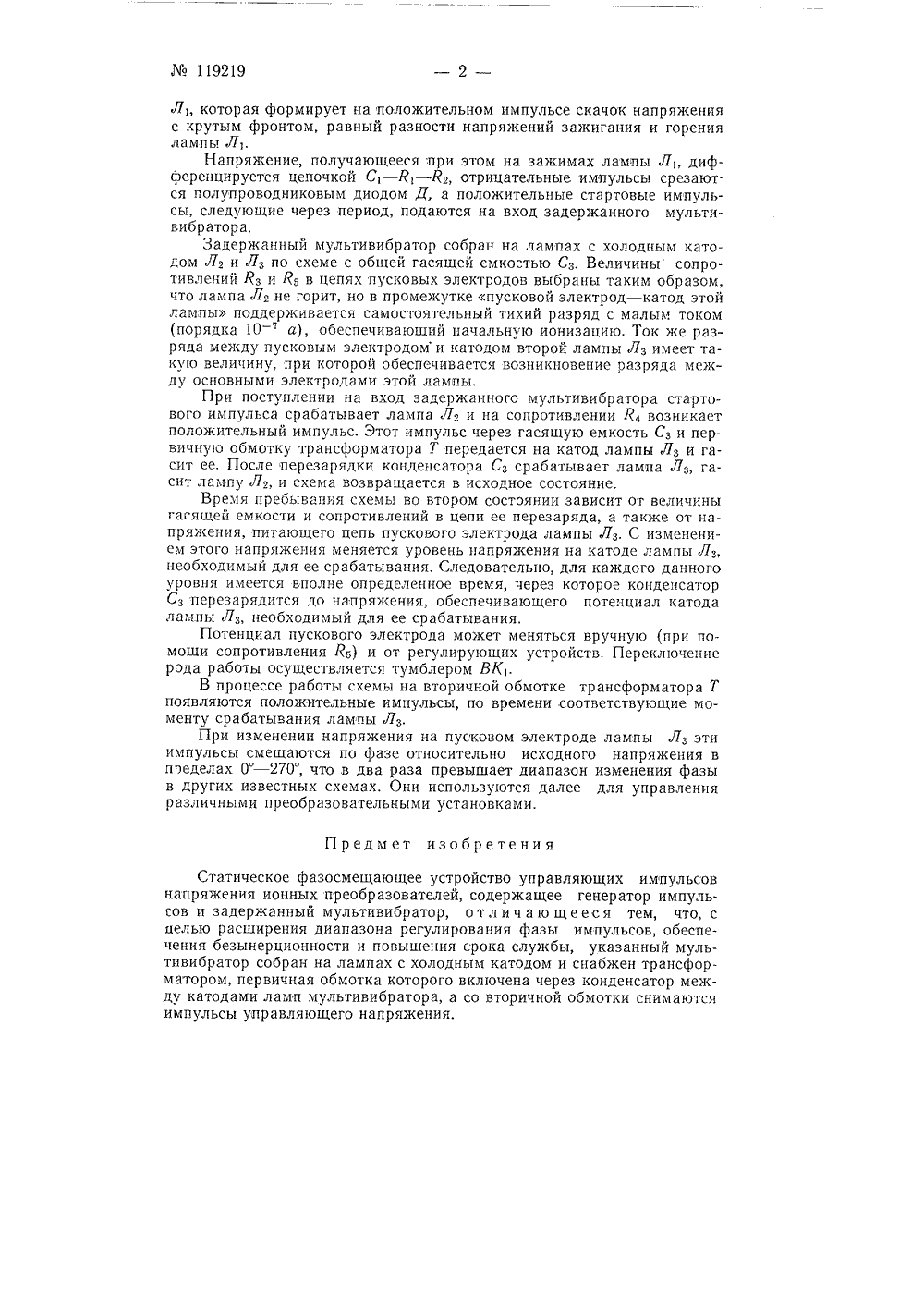

,11, ггпу ИСАНИЕ ИЗОБРАВТОРСКОМУ СВИДЕ ТЕН СТ Трави, Воскресенский и В СТРОЙСТВОЕНИЯ ИОННЫХ ОЕ фАЗОСМЕЩАЮЩЕ Х ИМПУЛЬСОВ НАПРЯ ПРЕОБРАЗОВАТЕЛЕЙ СТАТИЧЕРАВЛЯЮЩ делам изобретений иСР Заявлено 5 июня 1958 г, за Мо 6010 в Комитет Министров ткрытии при Сов 8 за 1959 г но в Бюллетене изобретений публико татические фазосмещающие устпульсов напряжения, подаваеащие генератор импульсов и заВ настоящее время поименяются сройства для смещения управляющих иммых на ионные преобразователи, содерждержанный мультивибратор.Предлагаемое устройство отличается от известных тем, что мульти- вибратор собран на лампах с холодным катодом и снабжен трансформатором, первичная обмотка которого включена через конденсатор между катодами ламп мультивибратора, Такое выполнение устройства позволяет расширить диапазон регулирования фазы управляющих импульсов, обеспечивает его безынерционность и повышает срок службы.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство содержит генератор стартовых импульсов и задержанный мультивибратор, собранный на лампах с холодным катодом.Генератор стартовых импульсов служит для получения узких импульсов, запускающих задержанный мультивибратор, лампы которого обслуживают несколько каналов.Он состоит из трех пик-трансформаторов ПТ, первичные обмотки которых совместно с дросселями Д р собраны в трехфазную звезду. Каждый пик-трансформатор имеет две вторичные обмотки, работающие соответственно на два канала; вторичные обмотки всех пик-трансформаторов соединены в шестифазную звезду, чем достигается необходимый сдвиг в 60 между каналами,Импульсы, получающиеся на каждой вторичной обмотке пик-трансформатора ПТ, через ограничивающее сопротивление подаются на лампу119219Ль которая формирует на положительном импульсе скачок напряжения с крутым фронтом, равный разности напряжений зажигания и горения лампы Л.Напряжение, получающееся при этом на зажимах лампы Л дифференцируется цепочкой С - Я, - й, отрицательные импульсы срезаются полупроводниковым диодом Д, а положительные стартовые импульсы, следующие через период, подаются на вход задержанного мультивибратора,Задержанный мультивибратор собран на лампах с холодным катодом Л и Л по схеме с общей гасящей емкостью С 3. Величины сопротивлений Рз и Р 5 в цепях пусковых электродов выбраны таким образом, что лампа Л не горит, но в промежутке пусковой электрод - катод этой лампы поддерживается самостоятельный тихий разряд с малым током (порядка 10а), обеспечивающий начальную ионизацию. Ток же разряда между пусковым электродоми катодом второй лампы Л 3 имеет такую величину, при которой обеспечивается возникновение разряда между основными электродами этой лампы.При поступлении на вход задержанного мультивибратора стартового импульса срабатывает лампа Л, и на сопротивлении Р 4 возникает положительный импульс. Этот импульс через гасящую емкость С 3 и первичную обмотку трансформатора Т передается на катод лампы Л 3 и гасит ее. После перезарядки конденсатора С 3 срабатывает лампа Л 3, гасит лампу Ль и схема возвращается в исходное состояние.Время пребывания схемы во втором состоянии зависит от величины гасящей емкости и сопротивлений в цепи ее перезаряда, а также от напряжения, питающего цепь пускового электрода лампы Л 3. С изменением этого напряжения меняется уровень напряжения на катоде лампы Л 3, необходимый для ее срабатывания. Следовательно, для каждого данного уровня имеется вполне определенное время, через которое конденсатор С, перезарядится до напряжения, обеспечивающего потенциал катода лампы Л необходимый для ее срабатывания.Потенциал пускового электрода может меняться вручную (при помощи сопротивления Рь) и от регулирующих устройств. Переключение рода работы осуществляется тумблером ВК.В процессе работы схемы на вторичной обмотке трансформатора Т появляются положительные импульсы, по времени соответствующие моменту срабатывания лампы Л 3.При изменении напряжения на пусковом электроде лампы Л 3 эти импульсы смещаются по фазе относительно исходного напряжения в пределах 0 270, что в два раза превышает диапазон изменения фазы в других известных схемах. Они используются далее для управления различными преобразовательными установками.Предмет изобретенияСтатическое фазосмещающее устройство управляющих импульсов напряжения ионных преобразователей, содержащее генератор импульсов и задержанный мультивибратор, отличающееся тем, что, с целью расширения диапазона регулирования фазы импульсов, обеспечения безынерционности и повышения срока службы, указанный мультивибратор собран на лампах с холодным катодом и снабжен трансформатором, первичная обмотка которого включена через конденсатор между катодами ламп мультивибратора, а со вторичной обмотки снимаются импульсы управляющего напряжения.
СмотретьЗаявка
601048, 05.06.1958
Воскресенский В. В, Травин Л. В
МПК / Метки
МПК: H02M 1/02
Метки: импульсов, ионных, преобразователей, статическое, управляющих, фазосмещающее
Опубликовано: 01.01.1959
