Способ определения электрических параметров металлического подземного сооружения

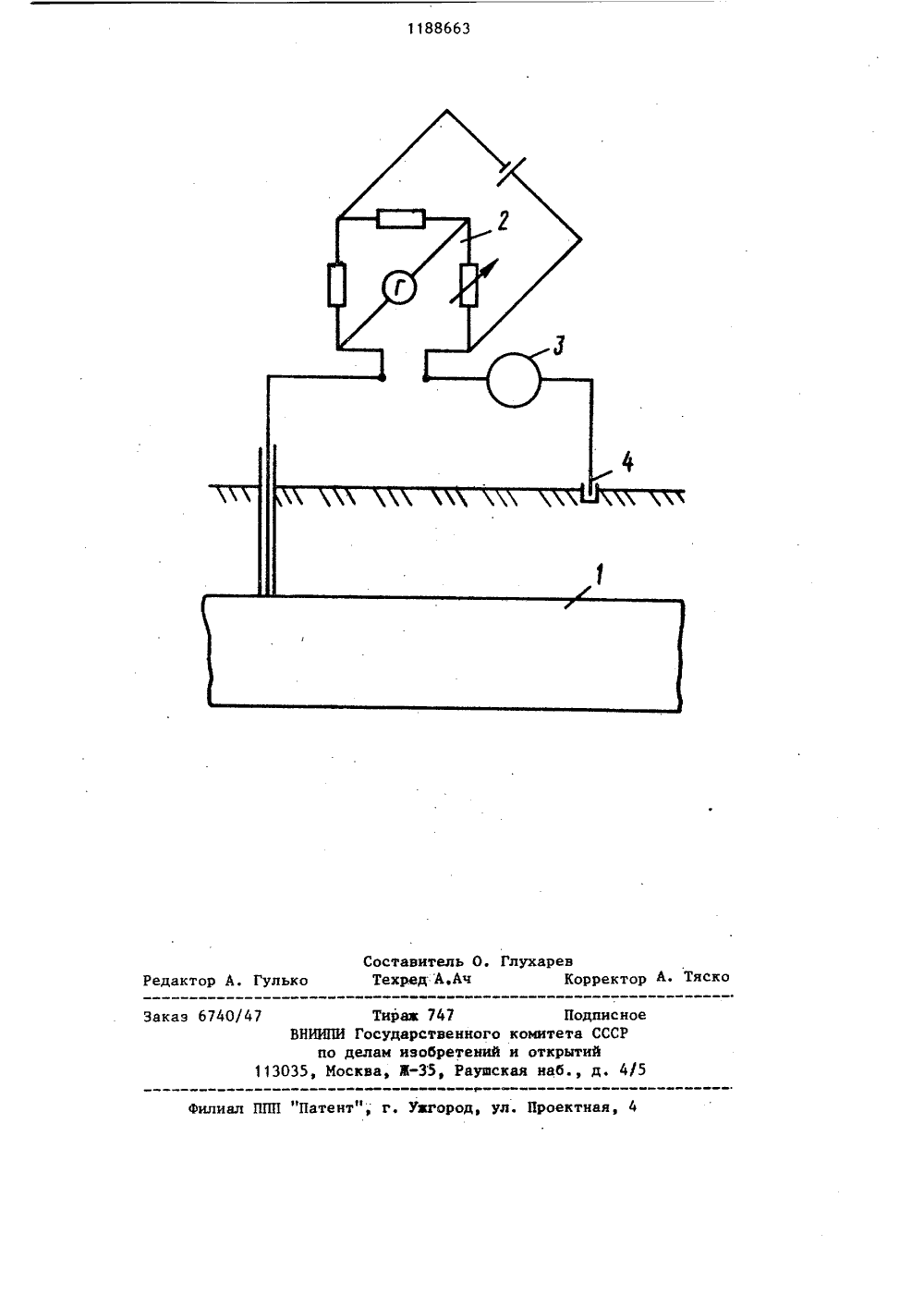

(5) 4 новь п зации полярер нап направлени ежду металкием, элен измерит омичесени изводят з лическим соор ток дземнь внения ктродом ср тельном ко кое сопрот по формуле пределяю тур вле епи измерител д Е яризационн величину ия К по определяю сопротивлЕ рмул 1/2 ( -3АРСТВЕННЫЙ КОМИТЕТ СССР М ИЗОБРЕТЕНий И ОТКРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕ АВТОРСЯОМУ СВИ ЕТЕЛ(72) В.П. Гусев и Л,А. Корбачков (71) Северный филиал Всесоюзного научно-исследовательского института по строительству магистральных трубопроводов(56) Авторское свидетельство СССР У 1046690, кл. С 01 К 19/00, 1981.Глазов Н.П., Стрижевский И.В., Калашникова А.М. и др. Методы контроля и измерений при защите подземных сооружений от коррозии, М.: Недра, 1978, с. 146, рис. 55.(54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ МЕТАЛЛИЧЕСКОГО ПОДЗЕМНОГО СООРУЖЕНИЯ путем его поляризации и измерения напряжения между металлическим подземным сооружением и электродом сравнения, о т л и - ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, одновременно фиксируют ток в измерительном контуре, включающем металлическое подземное сооружение и электрод сравнения, затем изменяют ток и напряжение в измерительном контуре при одном направлении поляризующего тока, когда он совпадает с направлением электродвижущей силы двойного слоя; ток и напряжение в измерительном контуре при другом направлении поляризующего тока, определяют величину потенциала сооружение - земля по формуле3+ Л1 1188Изобретение относится к контрольноизмерительной технике при оценке состояния средств электрохимзащиты металлических подземных сооружений, например трубопроводов. 5Цель изобретения - расширение функциональных возможностей за счет одновременного опрепеления электрическогосопротивления цепи, его составляющих и потенциала сооружения. 0На чертеже представлен пример реализации способа, на котором обозначено: подземное сооружение (трубопровод) 1, мостовая измерительнаясхема 2, миллиамперметр Э, электрод 4 сравнения.Сущность предложенного способасостоит в следующем.Металлическое сооружение 1, находящееся в грунте, под действием 20грунтового электролита поляризуется.Образуется двойной слой, локализованный на границе металл-электролит,который определяет характер и скорость электрохимического процесса. 25Поляризуя подземное сооружение током источника постоянного напряжения в контуре, включающем металлическое подземное сооружение 1,грунт и электрод 4 сравнения, напря- З 0жение между сооружением и электродомсравнения может быть записано следующим образомН 1 = Ко+ Егде Л, - ток в контуре;35К - омическое сопротивление конотура;Е - электродвижущая сила двойл,"ного слоя,При изменении направления поляризации подземного сооружения измеряемое напряжение будет равно1 гК оРешая совместно приведенные уравнения, получают выражение для определения величины омического сопротивления контураК,Решая уравнения относительно величины электродвижущей силы двойного слоя, получаютПЗ - П 3Л + 3Величина поляризационного сопротивления находится как 663Е = 1/2 ( ф),1 гВ данном примере используется ненепосредственный замер напряжениямежду металлическим подземным сооружением 1 и электродом 4 сравнения,а замер некоторой величины К, отображающей отношение ИЛ, которую условно можно назвать электрическимсопротивлением контура: сооружениеэлектрод сравнения.Устройством необходимо производитьизмерения при различном направленииподключения источника питания к мостовой схеме 2, Это позволяет менятьнаправление поляризации подземногосооружения, Расчетные выражения дляопределения электрических параметровметаллического подземного сооруженияв случае измерения величины К получаются путем подстановки в приведенные формулы величины П, равной произведению ЛфК. При этом величины Ли Кизмеряются при каждом из направленийполяризации.Способ позволяет определять электрические параметры металлическогоподземного сооружения для оперативной оценки его состояния как привключенных, так и при выключенныхсредствах электрохимзащиты, однакодля сопоставимости данных о состоянии подземного сооружения измерениянеобходимо проводить при одинаковыхсостояниях электрохимзащиты, предпочтительно при включенных средствахэлектрохимзащиты, (ГОСТ 25812-83).Оперативная оценка состояния подземного сооружения производится поинтенсивности изменения электрических параметров в сравнении с результатами предыдущих измерений, поскольку при прочих равных условиях интенсивность изменения электрических параметров металлического подземногосооружения в данном месте тем выше,чем больше скорость старения изоляционного покрытия и чем выше скоростькоррозиционного разрушения металла.Для осуществления предлагаемогоспособа необходимо использовать неполяризующиеся электроды сравнения,например медно-сульфатный.Располагать электрод сравнения необходимо как можно ближе к подземному сооружению (над осью трубопровода)с тем, чтобы грунтовая составляющаяомического сопротивления была минимальна.1188663 Гл ставитель ехред А.А тор А. Тяско К ак Гулько Заказ 6740/4 тц9 иал ППП Уагород, ул. Проектная,Тираа 747 Подписное ВНИИПИ Государственного комитета СССР по делам ивобретений и открытий 3035, Москва, Ж-З 5, Раушская наб., д. 4/5
